1.Історія еег
24 серпня 1875 Річард Кетон (1842-1926), медик, практикуючий в Ліверпулі, зробив доповідь на засіданні Британської медичної асоціації. У цій доповіді він представив науковій спільноті записи слабких струмів отриманих на мозку кроликів і мавп.
У тому ж році незалежно від Кетона російський фізіолог В.Я. Данилевський, в докторській дисертації виклав дані отримані при вивченні електричної активності мозку у собак. У своїй роботі він відзначив наявність спонтанних потенціалів, а також зміни, що викликаються різними стимулами.
Електроенцефалографія (ЕЕГ) - метод дослідження діяльності головного мозку тварин і людини; заснований на сумарній реєстрації біоелектричної активності окремих зон, областей, ділянок мозку. ЕЕГ застосовується в сучасній нейрофізіології, а також в неврології та психіатрії.
Робота мозку супроводжується електричною активністю, яку можна записати у вигляді електроенцефалограм. ЕЕГ дає інтегральний запис діяльності мозку; наївно очікувати від розшифровки подібної записи, скажімо, зміст думки. Наприклад, фахівці, що займаються налагодженням та ремонтом комп'ютерів, прекрасно розуміють "мову" імпульсних діаграм або потенціалів, що знімаються в різних точках електронних схем. Але навіть такий фахівець, як би тонко він не відчував "пульс" комп'ютера, зможе сказати тільки одне - правильно працює комп'ютер чи ні. І жоден з них, дивлячись тільки на екран осцилографа, на показання інших вимірювальних приладів, не знаючи схеми машини, принципів її роботи, не зможе сказати, яку ж завдання вона вирішує: чи то вона обчислює корінь квадратного рівняння, то чи обробляє платіжну відомість .
Електрична активність мозку мала і виражається в мільйонних частках вольта; її можна зареєструвати лише за допомогою спеціальних високочутливих приладів і підсилювачів, які називаються електроенцефалографії. Реєстрація ЕЕГ здійснюється накладенням на голову металевих пластинок (електродів), які з'єднують проводами зі входом апарату.
Електроди бувають декількох різновидів:
Мостові - застосовуються при обстеженні пацієнтів, здатних певний час знаходиться в стані сидячи або напівлежачи і виконувати команди нейрофізіолога (зазвичай дорослих або дітей старше 3-5 років, що знаходяться у свідомості і підтримують контакт з оточуючими)
Чашечкові - застосовуються для обстеження маленьких дітей, хворих з порушенням свідомості, при довготривалих записах і дослідженні ЕЕГ сну. Мають форму диска з піднятими краями, що кріпиться до Покрови голови за допомогою спеціальної шапочки.
Голчаті - застосовуються під час хірургічних операцій для оцінки стану нервової системи та глибини наркозу. Вколюється безпосередньо в покриви голови пацієнта. При нейрохірургічних операціях на головному мозку електроди встановлюються безпосередньо в мозкову тканину. На виході виходить графічне зображення коливань різниці біоелектричних потенціалів живого мозку.

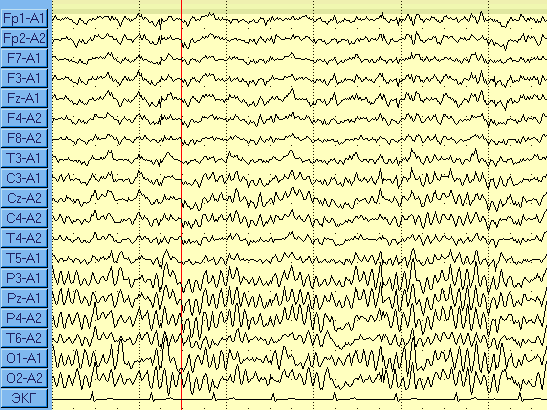

Рис.1. Приклад ЕЕГ
ЕЕГ - складна крива, що складається з хвиль різних частот і амплітуд. В залежності від частоти на ЕЕГ розрізняють хвилі, що позначаються грецькими буквами:
Альфа-активність виявляється при проведенні електроенцефалограми в стані пасивного неспання і являє собою синусоїдальні коливання частотою 8-13 Гц і амплітудою 40-100 мкВ. Альфа-активність зрілого мозку зазвичай модулювати в веретена і переважає переважно в потиличних областях (пов'язана з функціонуванням зорового аналізатора)
Бета активність являє собою коливання частотою 14-40 Гц і амплітудою до 15-20 мкВ. Виявляється переважно в передніх відділах головного мозку під час активного неспання. У структурі бета-активності виділяють низькочастотну (з частотою до 22-24 Гц) і високочастотну (з частотою більше 22-24 Гц) активність. Деякі автори в структурі бета-активності виділяють гамма-активність, або високочастотні бета-активність з частотою 40-70 Гц і амплітудою до 5-7 мкв.
Мю-активність виявляється в центральних областях головного мозку з переважанням в області роландіческой борозни (пов'язана з пропріоцептивної чутливістю). За частотою та амплітудою відповідає альфа-активності, але має характерну аркоподібними форму.
Тета-активність - повільно-хвильова активність частотою 4-7 Гц різної амплітуди, що підсилюється при емоційному збудженні і во в час сну. Поява активності на ЕЕГ в інші проміжки часу свідчить про зниження рівня функціональної активності кори і всього мозку в цілому.
Дельта-активність - повільно-хвильова активність частотою 1-3 Гц різної амплітуди, найбільш виражена під час сну. Поява активності на ЕЕГ в інші проміжки часу свідчить про зниження рівня функціональної активності кори і всього мозку в цілому
Епілептична активність - характеризує стан мозку поза нападу.
Серед епілептичної активності, яка виникає при проведенні ЕЕГ, виділяють:
-Спайки
-Гострі хвилі
-Комплекси спайк-повільна хвиля
-Комплекси гостра хвиля - повільна хвиля і їх численні комбінації (множинні спайки з подальшими повільними хвилями і пр.)
