3. Снятие амплитудной характеристики усилителя по схеме оэ

Амплитудная характеристика U_вых = F₁(U_вх) представляет собой зависимость выходного напряжения от входного при условии, что частота сигнала и сопротивление нагрузки остаются неизменными (см.рис. 4).

Рис. 4. Амплитудная характеристика

Линейность амплитудной характеристики имеет место до вполне определенного значения амплитуды U_вх – в этом случае K_U = const и входной сигнал усиливается без искажений. В режиме больших амплитуд рабочая точка транзистора заходит на нелинейную часть входной ВАХ в нижней части и на нелинейную часть выходных ВАХ в верхней части, форма колебаний тока коллектора искажается (верхушки синуса «обрезаются»); в следствие этого уровень выходного напряжения падает, K_U – уменьшается.

3.1. Снятие амплитудной характеристики усилителя по схеме оэ при отсутствии оос

На вход усилителя подавайте сигналы неизменной частоты f = 2кГц, сопротивление нагрузки установите 10 кОм. Эффективное значение входного напряжения поочередно устанавливаем ручкой «AMP» (амплитуда) от минимально возможного до 100мВ (6-7 значений).

Результаты измерений сведены в таблицу 3.1.

Таблица 3.1

Uвх, мВ	10	25	50	65	85	100
Uвых, мВ	320	810	1600	1900	2300	2500
	32	32,4	32,0	29,2	27,1	25,0

3.2. Снятие амплитудной характеристики усилителя по схеме оэ при наличии оос

Этот опыт выполняется при тех же условиях, что и п. 3.1., только U_вх изменяется от минимально возможного до 200-250 мВ.

Таблица 3.2

Uвх, мВ	17,5	25	50	85	120	170	200
Uвых, мВ	84	120	240	410	590	830	1010
	4,8	4,8	4,8	4,82	4,9	4,88	5,05

3.3. Построение амплитудных характеристик усилителя по схеме с оэ при наличии оос и при ее присутствии.

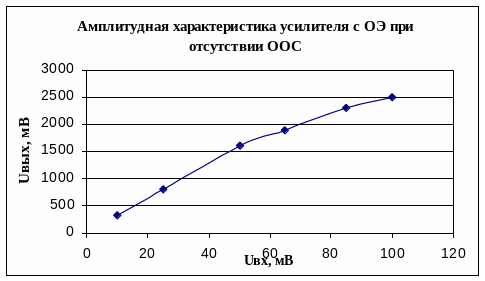

Рис.5

Рис.6

Вывод: В ходе данной лабораторной работы были изучены принцип работы и измерение характеристик усилителя на биполярном транзисторе, включенном по схеме с общим эмиттером и по схеме с общим коллектором.

Снятие нагрузочной характеристики, представляющие собой зависимость коэффициента усиления по напряжению от сопротивления нагрузки K_U = (R­_н) (снятие нагрузочной характеристики при отсутствии отрицательной обратной связи (ООС) по току и в присутствии обратной связи). Сняты амплитудно-частотные характеристики (АЧХ) усилителя (ОЭ) K_U = ₁(f), также снятие АЧХ при наличии ООС по току (С₂ отключен).

Произведено снятие амплитудной характеристики усилителя по схеме ОЭ (при наличии ООС и при ее отсутствии). По результатам эксперимента построим АЧХ, а также амплитудные характеристики усилителя по схеме с ОЭ при наличии ООС и при ее присутствии.
