3. Характеристика механізму дискового накопичувача

Накопичувачі на гнучких магнітних дисках (НГМД), або дискетах, застосовувалися з перших моделей РС, у яких вони були єдиним засобом зберігання та переносу інформації.

З розвитком комп’ютерної техніки ці пристрої зазнали відносно не великі зміни - розмір дискети був зменшений майже в два рази, а ємність зросла всього на 1 порядок. Англійське скорочена назва НГМД - FDD (F1ехibl або Floppy Disk Drive).

Пристрої НГМД показані на рисунку 8.1. Такі носії інформації являють собою гнучкий диск, на який нанесено феромагнітний шар. В даний час дискети практично не використовуються.

Таблиця 8.1

Характеристика гнучких магнітних дисків

Параметри	Формати
Діаметр диска, дюйм	3,5’’	3,5’’	3,5’’	5,25’’	5,25’’	5,25’’	5,25’’	5,25’’
Ємність диска, Кб	2880	1440	720	1200	360	320	180	160
Розмір сектора, байт	512	512	512	512	512	512	512	512
Кількість секторів	5760	2880	1440	2400	720	640	360	320

а) б)

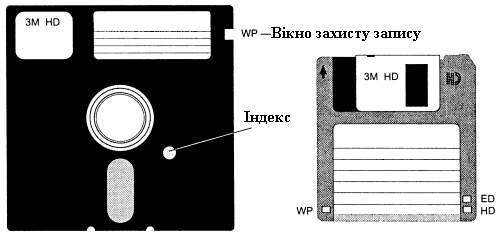

Рисунок 8.1. Дискети: а) формату 5"; б) формату 3,5"

Перші дискети, які використовувались мали діаметр 5,25 "(133 мм), були укладені в м'які конверти (рис. 8.1а) і містили 40 треків на робочій поверхні.

Разом з машинами класу АТ з'явилися накопичувачі для дискет діаметром 3,5" (89 мм) (рис 8.1б). Ці компактні дискети укладені в жорсткий пластмасовий конверт і краще захищали від зовнішніх впливів (пилу та деформації)

Всі накопичувачі 3,5" мають 80 треків (рис. 8.2). По повздовжній щільності існувало три градації, які забезпечували зберігання інформації 9, 18, 36 секторів на треці в стандартному режимі форматування з ємністю 720Кб, 1,44Мб та 2,88Мб.

Рисунок 8.2. Зовнішній вигляд 3,5" диска (вигляд знизу)

1- корпус; 2 - засув; 3 - отвір запису-зчитування; 4 - пластикова шторка;

5 - отвір диска високої щільності; 6 - отвір диска надвисокої щільності;

7 - ключ; 8 - металевий зажим; 9 - направляючий проріз.

Дискети класифікують по діаметру диска та щільності зберігання інформації.

По числу робочих поверхонь розрізняють:

1. односторонні дискети SS (Single Side);

2. двосторонні дискети DS (Double Side).

Оскільки односторонні дискети перестали використовувати, то на дискетах 3,5’’ для позначення числа робочих поверхонь стали використовувати цифру 2.

По щільності запису розрізняють такі типи дискет 3,5’’:

1. QD (Quadr-Density);

2. HD (High-Density);

3. ED ( Extra- High Density).

В табл. 8.2 наведено типи дисків з врахуванням повздовжньої щільності запису даних.

Таблиця 8.2
