8.5.2. Распределители зажигания

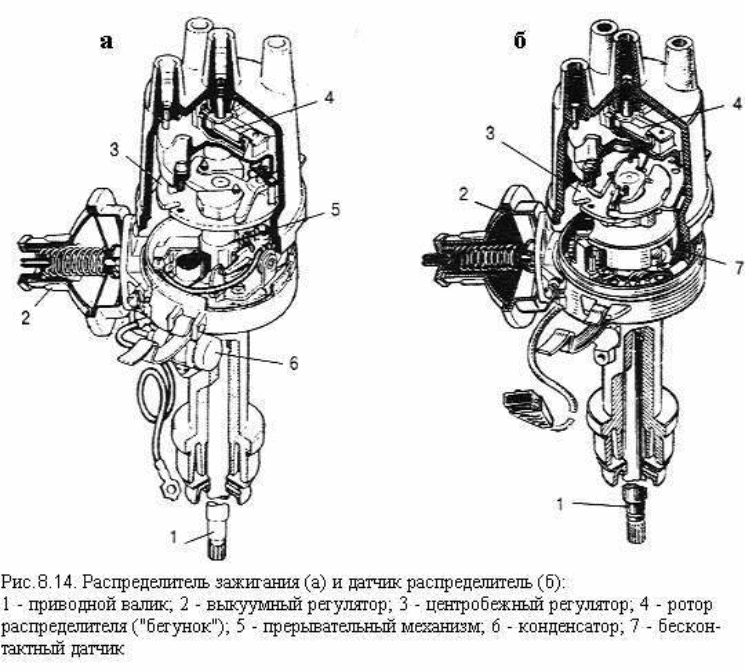

Распределители зажигания управляют моментом искрообразования и распределением искры по цилиндрам. В зависимости от того, выполнен ли механизм искрообразования контактным или бесконтактным, распределители делятся на прерыватели-распределители и датчики-распределители. На рис 8.14,а изображен прерыватель-распределитель, а на рис. 8.14, б - датчик-распределитель.

Прерыватели-распределители имеют устоявшуюся конструкцию и отличаются, в основном, элементами подсоединения к двигателю и числом выводов, зависящим от числа цилиндров двигателя. Они объединяют в один узел контактный прерыватель тока в первичной цепи катушки зажигания, центробежный и вакуумный регуляторы угла опережения зажигания и высоковольтный распределитель.

Кулачок прерывательного механизма имеет число выступов по числу цилиндров двигателя. Конструкция прерывательного механизма, а также центробежного и вакуумного автоматов была описана ранее.

Высоковольтный распределитель содержит пластмассовый ротор с центральным электродом и боковые электроды, установленные в пластмассовой крышке. Ротор закреплен на валу, связанном с подвижной пластиной регулятора опережения зажигания. Импульсы высокого напряжения поступают на центральный электрод от катушки зажигания через подпружиненный угольный электрод и помехоподавительный резистор (1-6 кОм), закрепленный в углублении ротора.

При вращении ротора импульсы высокого напряжения передаются от центрального электрода через зазор к боковым электродам, а от них через высоковольтные провода к свечам. Провода к боковым электродам подсоединяются в соответствии с порядком работы цилиндров.

На корпусе распределителя закреплен конденсатор, включенный параллельно контактам прерывателя для уменьшения их искрения.

У прерывателей-распределителей контактно-транзисторных систем зажигания этот конденсатор отсутствует.

Датчики-распределители отличаются в основном тем, что у них контактный прерыватель замещен бесконтактным датчиком {микропереключателем). В бесконтактном датчике магнитоэлектрического типа число пар полюсов соответствует числу цилиндров двигателя, в датчике Холла этому числу соответствует число прорезей вращающегося магнитного экрана. Центробежный регулятор угла опережения зажигания в магнитоэлектрическом датчике поворачивает втулку с расположенным на ней ротором датчика, в датчике Холла поворачивается муфта с закрепленным на ней магнитным экраном (шторкой). Вакуумные автоматы поворачивают пластину крепления микропереключателя. Октан-корректор имеет шкалу со знаками “+” и “-” для увеличения и уменьшения угла опережения и риски, соответствующие изменению угла опережения зажигания. В последних конструкциях датчиков-распределителей, например, переднеприводных автомобилей ВАЗ, с целью повышения точности установки момента искрообразования привод распределителя осуществляется непосредственно от распределительного вала двигателя, при этом распределитель крепится на головку блока цилиндров двигателя.

Крышка датчиков-распределителей бесконтактных систем зажигания обычно увеличена в диаметре по сравнению с распределителями контактной системы, что предотвращает вероятность высоковольтного пробоя между электродами крышки. Крышки таких распределителей изготавливают из специальной высоковольтной пластмассы на основе полибутилентерефталатов.

Возможно исполнение распределителя как неотъемного элемента конструкции самого двигателя. В этом случае ротор закрепляется непосредственно на распределительном валу.8.5.3. Свечи зажигания

Свеча зажигания должна обеспечивать гарантированное воспламенение рабочей смеси в цилиндрах двигателя при подаче на нее высокого напряжения. Расположение свечи в головке блока цилиндров и частично в камере сгорания создает чрезвычайно напряженные условия ее работы.

При работе двигателя температура в камере сгорания колеблется от 70 до 2500°С, максимальное давление достигает 5-6 МПа, напряжение на свече достигает 20 кВ. Это накладывает отпечаток на конструкцию свечи. Первоначально выпускавшиеся отечественные свечи были разборной конструкции, в настоящее время в России и за рубежом выпускаются только неразборные свечи (рис. 8.15, а).

Корпус свечи представляет собой полую резьбовую конструкцию с головкой под шестигранный ключ. Внутри корпуса располагается керамический изолятор, выполненный из уралита, боркорунда, синоксаля, хелумина или других материалов, обладающих высокой температурной, электрической и механической стойкостью. Изолятор должен выдерживать напряжение не менее 30 кВ при максимальной температуре.

Внутри изолятора закреплен центральный электрод и контактный стержень. Центральный электрод изготавливается из хромотитановой стали 13Х25Т или хромоникелевого сплава Х20Н80. В свечах с расширенным температурным диапазоном (“термоэластик”) центральный электрод выполняется из меди, серебра или платины с термостойким покрытием рабочей части.

Герметизация центрального электрода и контактного стержня производится специальной токопроводящей стекломассой.

К корпусу свечи приварен боковой электрод из никельмарганцевого или хромоникелевого сплава. Некоторые фирмы, например, Bosch, применяют до четырех боковых электродов в свече. Увеличение числа боковых электродов способствует снижений устойчивой частоты вращения коленчатого вала двигателя за счет более разветвленной и стабильной искры. Между центральным и боковым электродами устанавливается зазор 0,5-1,2 мм. Чем больше зазор, тем больше воспламеняющая способность искры, но при этом от системы зажигания требуется более высокое напряжение. Зимой рекомендуется использовать минимальные зазоры или даже уменьшать их на 0,1-0,2 мм.

Для контактной системы зажигания автомобилей ВАЗ обычно рекомендуется зазор 0,5-0,6 мм, для бесконтактных систем - 0,7-0,8 мм.

Уплотнительное кольцо обеспечивает герметизацию цилиндра.

Герметизированные экранированные свечи, например, СН443 (рис. 8.15, б), имеют встроенный помехоподавительный резистор.

Калильное число является важнейшей характеристикой свечи, которая оценивает ее тепловые свойства.

Нормальная работа свечи происходит при температуре теплового конуса изолятора 400 - 900°С. При температуре ниже 400°С на свече образуется нагар, который вызывает перебои в работе двигателя, при температуре свыше 920°С возникает калильное зажигание - самовоспламенение топливной смеси от нагретого конуса свечи. Калильное число определяется на специальном одноцилиндровом эталонном двигателе, степень сжатия которого изменяют до возникновения калильного зажигания. Среднее индикаторное давление при возникновении калильного зажигания, соответствует калильному числу, которое должно принадлежать ряду: 8; 11; 14; 17; 20; 23; 26. В некоторых странах под калильным числом понимают время работы эталонного двигателя до начала калильного зажигания. Так обозначает калильное число, например, фирма Bosch. Теплоотдача свечи определяется целым рядом параметров и, в частности, зависит от длины теплового конуса изолятора. Длинный тепловой конус затрудняет теплоотвод, нижняя часть свечи плохо охлаждается. Такую свечу называют “горячей”, она соответствует малым значениям калильного числа и рекомендуется для тихоходных двигателей с низкой степенью сжатия. Короткий тепловой конус характерен для “холодной” свечи с большими значениями калильного числа, рекомендуется для быстроходных форсированных двигателей.

Применение меди, серебра и платины для изготовления центрального электрода повышает теплоотдачу и расширяет температурный диапазон свечи. На рис. 8.16 приведены зависимости температуры теплового изолятора свечи от нагрузки двигателя для “горячей”, “холодной” свечи и свечи “термоэластик”, т.е. свечи широкого температурного диапазона.

Маркировка отечественных свечей содержит расширенную информацию о их конструкции и свойствах. Первая буква определяет размеры резьбы: А - М14х1,25; М - М18х1,5; вторая буква характеризует особенности конструкции свечи: К - с коническим уплотнением без прокладки, М - малогабаритная; следующая цифра указывает калильное число, стоящие после цифры буквы Д или М обозначают длину резьбовой части 19 или 11 мм, при отсутствии буквы длина равна 12 мм; буква В соответствует выступанию теплового конуса изолятора за торец корпуса, Т - указывают на герметизацию центрального электрода термоцементом. Через дефис может указываться порядковый номер разработки. Похожее обозначение имеют свечи фирмы Bosch. Первая буква в их обозначении W соответствует отечественной А, D соответствует М, далее может идти буква, обозначающая исполнение свечи (R - со встроенным резистором), затем цифра, характеризующая ее тепловые характеристики (чем меньше, тем свеча “холоднее”), затем идет буквенное обозначение длины резьбы (D соответствует 19 мм), наконец, буквенное обозначение числа боковых электродов, если их больше одного (D - два, Т - три, Q - четыре), и исполнение центрального электрода: С-медь, Р-платина, S-серебро.
