Конструкции чугунных литых шкивов для клиновых ремней
Исполнение 1
Шкив со ступицей, выступающей в одну сторону от торца плоскости обода, а с другой стороны совпада ющей с торцовой плоскости обода.
Исполнение 2
Шкив со ступицей, торцовые плоскости которой совпадают с торцовыми плоскостями обода.
Исполнение 3
Шкив со ступицей, утопленный с одной стороны, и совпадающей с торцовой плоскостью обода с другой стороны.
Исполнение 4
Шкив со ступицей, выступающей по отношению к одной из торцовых плоскостей обода и утопленной по отношению к другой его торцовой плоскости.
Иполнение 5
Ш кив со ступицей, симметрично расположенной относительно обода.
И
сполнение
Z

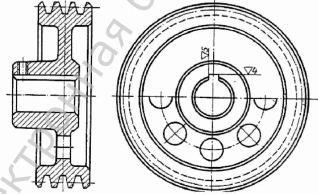

Рис.
30
Примечание По норма дяп етберстШ е диске (S штук) имеются только при В - Т50 мя (дня профиля 5) и при В=3!5 мм (для ' профиля В)
Исполнение !
ф
Рис.
31
Исполнение I
V
'
И
сполнение
6
ПРИЛОЖЕНИЯ Таблица J i
Размеры плоскоременных шкивов (мм) (гост 23831-79)
Диаметры шкивов D, мм |
|||||
40,45,50,56,63,80,90,100,112,125,140,160,180,200,225,250,280,32о.360,400, |
|||||
450,500,560,630,710,800,900,1000,1120,1400,1600,1800,2000,2250,2800,3200, |
|||||
3600,4000 |
|
|
|
|
|
Ширина ремня b |
Ширина обода шкива B |
Стрелка выпуклости обода шкива |
Ширина ремня b |
Ширина обода шкива В |
Стрелка выпуклости обода шкива |
30 |
40 |
|
80 |
100 |
|
40 |
50 |
1,0 |
85 |
100 |
1,5 |
50 |
60 |
|
90 |
100 |
|
60 |
70 |
|
100 |
125 |
|
70 |
85 |
1,5 |
125 |
150 |
2,0 |
75 |
85 |
|
- |
- |
|
Число прокладок и ширина приводных резинотканевых ремней по ГОСТ 23831-79
Ширина ремней, мм |
Число прокладок п ри прочности их, Н/мм ширины |
|||
|
55 |
150 |
200 |
30 0 |
20, 25, 32, 40 |
3-5 |
|
|
|
50, 63, 71 |
3-5 |
- |
- |
3 |
80, 90, 100, 112 |
3-6 |
3-4 |
- |
- |
125, 140, 160 |
3-6 |
3-4 |
3-4 |
- |
180, 200, 224, 250 |
3-6 |
3-4 |
3-4 |
3 |
280, 315 |
3-6 |
3-4 |
3-4 |
3 |
355 |
3-6 |
3-5 |
3-4 |
- |
400, 450 |
3-6 |
3-5 |
3-4 |
- |
500, 560 |
3-6 |
3-5 |
3-4 |
- |
700 |
- |
3-5 |
3-4 |
3-4 |
750, 800, 900, 1000, 1200 |
- |
3-6 |
3-5 |
3-6 |
Расчетная толщина тканевой прокладки ремней с резиновой прослойкой, мм |
1,5 |
1,3 |
1,4 |
1,5 |
Ремни плоские приводные резинотканевые по ГОСТ 23831-79
Механические характеристики прокладок |
Марка |
ткани для изготовления ремней |
|
|||
Б-800 |
БКНЛ- БКНЛ-62 |
ТА-150 ТК-150 |
Тк-200-2 |
Та-300; ТК-300 |
||
Номинальная прочность, Н/мм ширины, не менее: по основе |
55 |
55 |
150 |
200 |
300 |
|
по утку |
16 |
20 |
65 |
65 |
50 |
|
Максимально |
3 |
3 |
10 |
13 |
20 |
|
допускаемая рабочая нагрузка прокладки ро. Н/мм ширины. Поверхностная плотность прокладки ремня, кг/м2: без резиновой прослойки |
1,2 |
0,9 |
|
|
|
|
с резиновой прослойкой |
1,6 |
1,3 |
1,3 |
1,4 |
1,5 |
|
Примечание: 1. Ткани прокладок ремней: Б-800-хлопчато-бумажные; БКНЛ-65 и БКНЛ-62- из комбинированных нитей полиэфир- хлопок; ТА- 150, ТК-150, ТК-200-2, ТА-300 и ТК-300- из синтетических нитей.
Массу ремня Q, кг, вычисляют по формуле Q=(mz+8 1150)bl, где m -поверхностная плотность прокладки ремня, кг/м2; z - число прокладок;
^ 3
8- толщина, обкладок, м; 1150- плотность резиновой обкладки, кг/м ; b - ширина ремня, м; l - длина ремня, м.
Коэффициент Ср, учитывающий режим работы привода
Рабочая нагрузка |
Т ^пуск Т L ном |
Машины, приводимые в движение |
Ср |
Постоянная |
1,2 |
Вентиляторы, воздуходувки, центробежные насосы и компрессоры. Станки токарные, сверлильные, шлифовальные. Ленточные транспортеры. |
1,0 |
С небольшими колебаниями |
1,5 |
Станки фрезерные, револьв ерные и плоскошлифовальные. Насосы и компрессоры поршневые. Пластинчатые транс порт зры. |
0,9 |
Со значительными колебаниями |
2,0 |
Строгальные и долбежные станки, реверсивные приводы. Винтовые и эксцентриковые прессы. Винтовые и скребковы' тр анспортеры, элеваторы. |
0,8 |
Неравномерная, с резкими колебаниями |
3,0 |
Лесопильные рамы; молоты, дробилки, шаговые мельницы. Подъемники, эк каваторы. |
0,7 |
Примечание: 1. Тпуск - пусковой м^ент, Тном - номинальный.
|
|||
