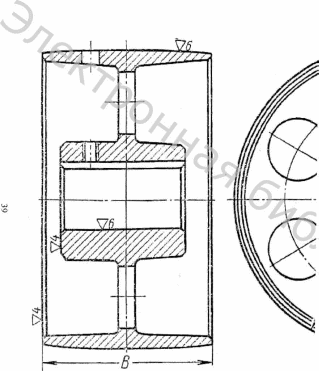

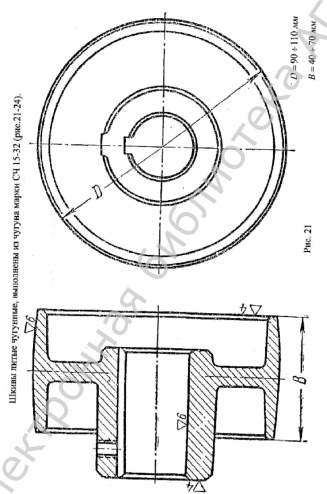

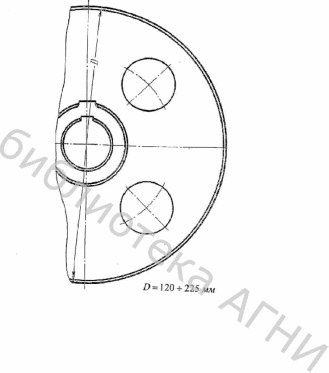

Шкивы плоскоременных передач
э
’
<s>.
Л-s
I
<1
5 -JOO * 125 mm

Z22)
ZZэ
'
<5>
Л
225 -г j60 мм
40 -г 225 мм
»Л
Рис. 25
Р = ЩН280;юи В~Ъ5 -г 300 мм
Рекомендуется применять чугун марки СЧ 12-28 при окружных скоростях до 15 м/с и чугун мах ки СЧ 15-32 при скорости свыше 15 м/с.
Литые ст алы ые шкивы рекомендуется применять при окружных скоростях больше 25 м/с. После обработки шкивы должны быть статически отбалансированы.
Б
=35 -г 3 00 мм
Неразъемные и разъемные литые чугунные шкивы с одним и с двумя рядами спиц
\Т7
.
X
У?, яон Г: 2;
'■
йяц&Ь8
Рис.
27
П
рименяются
со спицами до У=25м/сек с диском до
У=30м/сек.
Материал - чугун СЧ 12-28, а при больших скоростях СЧ 15-32.
Обод:
D=200 225-400 450-630 710-800 900-1000 1120-1250 1400-1600 1800 мм s=4 5 6 7 8 9 10 11 12 мм
Высота выступа внутги обода е = s + 0,02 В мм.
Спицы - при В ^ 300, > 300 При D = до 500 500-1600 1600-2000 мм Число рядов z - 1 2 Число спиц z2 = 4 6 8 в одном ряду
M
К
мм; а=0,4И, а'=0,8а, h'=0,8h.
3
4 z z 12
Сечение неразъемной спицы: h =
МК - кру ящий момент в Н^мм. Ступица di = (1,8-2,0) d; L = (1,5-2,0) d. Если В < 1,5 d, то L = В.
Шкивы стальные сварные
Вариант 1 , Вариант 2
Рис. 28
Применяются до V ~ 60 м/сек.
Материал: диск и обод - из стали Ст.3, ре бра из стали Ст.0 или Ст.3.
Обод: s = 0,004(b + —) + 3мм ; b - ширина ремня, D - диаметр шкива.
Диски: число дисков zj = 1 при N < 30 кВт и В < 350 мм и zj = 2 при больших N и В.
6M,
к
CM •
Толщина диска si
МК - крутящий момент в Нмм.
nd2 zi [t ]Cp
Должно быть sj > 8 мм при zj = 1 и sj > 6 мм при zj = 2 [т]ср = 500 - 600 МПа.
Спицы: D = до 500 500-1600 1600-2000 мм.
18M
к
h =
6
8
Сечение спиц
Число спиц: Т1 = 4
'1z 2 s1 [(Т ]!l
У
мм.
2
[а]и = 1000 - 1100 Кг/см h' = 0,8h; МК - крутящий момент в Нмм. Конструктивные размеры: rj = 0,8dj и Ij > (3^4)sj.
Резьба жесткости: толщина s2 = (0,7^0,8) sj s = sj + s2 Кг.

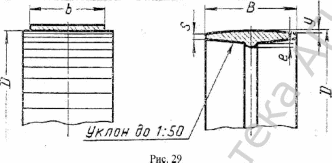

Профиль
шкива с плоским ободом приведен на рис.
29
