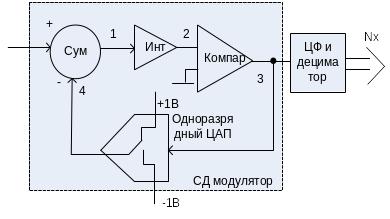

36. Сигма дельта ацп.
Основная концепция С_Д преобразований: передискритизация, цифровая фильтрация, дицимация.
Такт |
1 |
2 |
3 |
4 |
1 |
0,6 |
0,6 |
1 |
+1 |
2 |
-0,4 |
0,2 |
1 |
+
Период |
3 |
-0,4 |
-0,2 |
0 |
-1 |
4 |
1,6 |
1,4 |
1 |
+1 |
5 |
-0,4 |
1 |
1 |
+1 |
6 |
-0,4 |
0,6 |
1 |
+1 |
7 |
-0,4 |
0,2 |
1 |
+1 |
8 |
-0,4 |
-0,2 |
0 |
-1 |
(+1+1-1+1+1)/5=0,6 В
Система сбора данных.
Под ССД понимается ус-во, обеспечивающее коммутацию, усиление, фильтрацию, дискретизацию и кодирование аналоговой И-и. ССД ориентированы на совместную работу с МП-ми и содержат элементы интерфейса. ССД включают: источник опорного напряжения, фильтр, аттенюатор (делитель, ослабитель сигнала), МХ (коммутаторы), тактовый генератор, микроконтроллер, ОЗУ, электрически стираемое постоянное, перепрограммируемое, запоминающее устройство, схема управления, набор схем интерфейса, входные дифференциальные усилители, усилители с перепрограммируемым усилением, схема колибровки, схемы защиты по входу.
Для
единовременных изменений:
Связующие интерфейсы.
Хар-ки: 1) скорость передачи – практ скорость зависит от длины кабеля (чем > длина, тем < скорость); 2) электрическая – определяет полярность и min/max значение напряжения, тока, которое соответствует логическим 1/0. существует 2 типа Инт: симметричный (балансный) – каждый сигнал имеет свой собственный обратный провод; несимметричный. 3) функциональное назначение – определяется назначение каждой из цепей обмена и устанавливается количество требуемых для работы сигналов управления синхронизации и данных. 4) процедурные хар-ки – описывают сигналы управления и их последовательность во времени при работе. 5) механические – определяют тип интерфейсного разъема, кол-во контактов и соответствие между цепями обмена и контактами.
Стандартность связных интерфейсов.
ИН-сы АПД с каналами связи. Стык 1. В зависимости от типа канала: С1-ТГ телеграфные каналы, С1-ТЧР радиоканалы стандартной частоты, С1-ПГ ведомственные предгрупповые, С1-ШП широкополосные, С1- ФЛ для физических линий связи, С1-АК акустическое сопряжение, С1-ОД волоконно-оптические. Стык 2. Все цепи делятся на категории: цепи общего назначения м. б. 34 линии/цепи; цепи для автоматического установления соединения – 12 цепей. все цепи этого стыка дел на группы: заземление, данные, управление, синхронизация.
Инт RS-232 работает на скоростях до 115 бит/с, поддерживает асинхронный и синхронный режимы обмена м/д ООД и АПД. Стандартом определено 25 контактов, используется разъем DB-25/DB-9.
