Скр. Для шифр. Речи

1. Маскирующие устр. С инверс. Спектра.

2. Маск. устр.с перестан.участков спектра.

3. -||- с динамической перестановкой уч. Спектра

4. Цифровой скремблер

Организация индикации.

Средства воспроизведения информа-ции делятся на 2 группы: 1)сигнализаторы (информация об ошибках, командах и т.п.); 2) индикаторы (отображение значений).

Цифровые индикаторы: а)светодиоды

б) цифро-букво синтезирующие:

*из линий (полосок)

*матричные(мозаичные)

* шкальные

в)с лампами накаливания высокая

г) индикаторы с формированием цифр, движения, эл-го луча.

О рганизация индикации.

I Сигнализаторы:

1)на ТТЛ- элементах

2 ) применение спец элементов с тактовым выходом (выполняются в виде интегральных схем).

IIСтатическая индикация.

III Динамическая индикация

Матричная индикация

.АЦП. Параметры:

1 . характеристика преобразования- зависимость между напряжением на его аналоговом входе и множеством возможных значений выходного кода, заданное в виде таблицы, графика/формулы. Q=Umax/2ⁿ-1. различают номинальную характеристику преобразования (установлена в стандартах и ТУ) и действительную (экспериментальную).

2. количество разрядов n номинальное

3. разрешающая способность – величина, обратная max-му числу кк на выходе АЦП. Выражается в %, разрядах/дБ. Характеризует потенциальные возможности АЦП с т.з. достижимой точности.

4. входной диапазон (мин. и мах знач. вх. напряжения) 5. рабочая полоса частот 6 отношение сигнал-шум SNR. Для идеального АЦП 2 подхода: 1)SNR=20lg(Umax/кв), где Umax – амплитуда входного sin-го напряжения и кв- погрешность квантования. кв=+-q/2=+-Umax/(2*(2ⁿ-1)). SNR6.02*n дБ. 2) SNR=20lg(Urms/кв), где U – действующее значение входного sin-го напряжения и кв- среднеквадратическое значение шума квантования равномерного закона распределения. кв=q/12^0.5=. SNR6.02*n+1,76 дБ

7. Эффективная разрядность ENOB – разрядность, учитывающая все виды погрешностей.

Погрешности преобразований:

1. сдвиг- смещение характеристики в точке начала координат

3)интегральная нелинейность – max-ое отклонение квантованного сигнала от идеальной характеристики за вычетом ид. величины уровня квантования.

4)Диффер нелинейность - max-ая разность выходных кодов АЦП при подаче на вход последовательно двух значений сигналов, различающихся на шаг квантования

2)П усиления – отклонение в последней точке шкалы от идеальной после устранения сдвигов

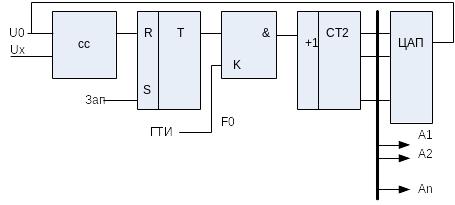

ПНК последовательного счета.

наихудшее время преобразования tпр мах=2^N/f₀(частота тактового генератора). погрешности: П квантования, п реализации, п из-за наличия порога сравнения схемы чувствительности.

ПНК с поразрядным приближением.

tпр мах=n/f_0. “+” относит высокая точность, выс быстродействие, погрешности: П квантования, п реализации, п из-за наличия порога сравнения схемы чувствительности.

ПНК с время импульсным преобразованием.

“+” высокая разрешающая способность. ГЛИН- генератор линейно-изменяющегося напряжения.

+ Простота реализации; высокая разрешающая способность; равномерное распределения шагов квантования

- накл. жестк. Ограничения на: линейность напряжения ГЛИН, точность схемы управления, стабильность ГТИ

ПНК с промежуточным преобразованием в частоту.

ЧИП- частотно импульсный преобразователь, Ф-формирователь. Погрешности: линейность преобразования Ux в частоту, длительнось Т₀ : Хромирующее устройство на одновибраторе.

ОВ-одновибратор

ЧИП – частотно –импульсный преобразователь

ГУН – генератор управл. напряжения

Ф- формирователь

Источники осн. Погрешностей: ОВ и ЧИП

АЦП сплавающей запятой

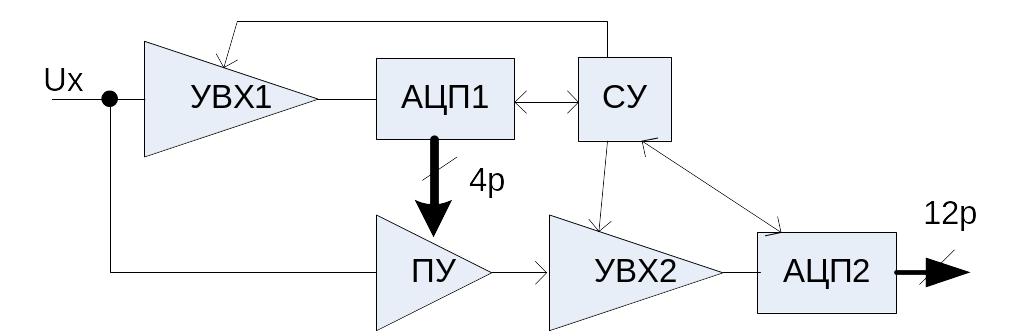

УВХ- у выборки хранения, ПУ-программируемый усилитель, СУ- система управления. Входное U через УВХ1 поступает на вход АЦП1, которое быстро и грубо оцифровывает входной сигнал. Выходной код АЦП1 задает значение коэффициента усиления ПУ. Усиленное U поступает на УВХ2, а затем преобразуется по АЦП2. Выход АЦП1 соответствует показателю степени, АЦП2 – матиссе.
