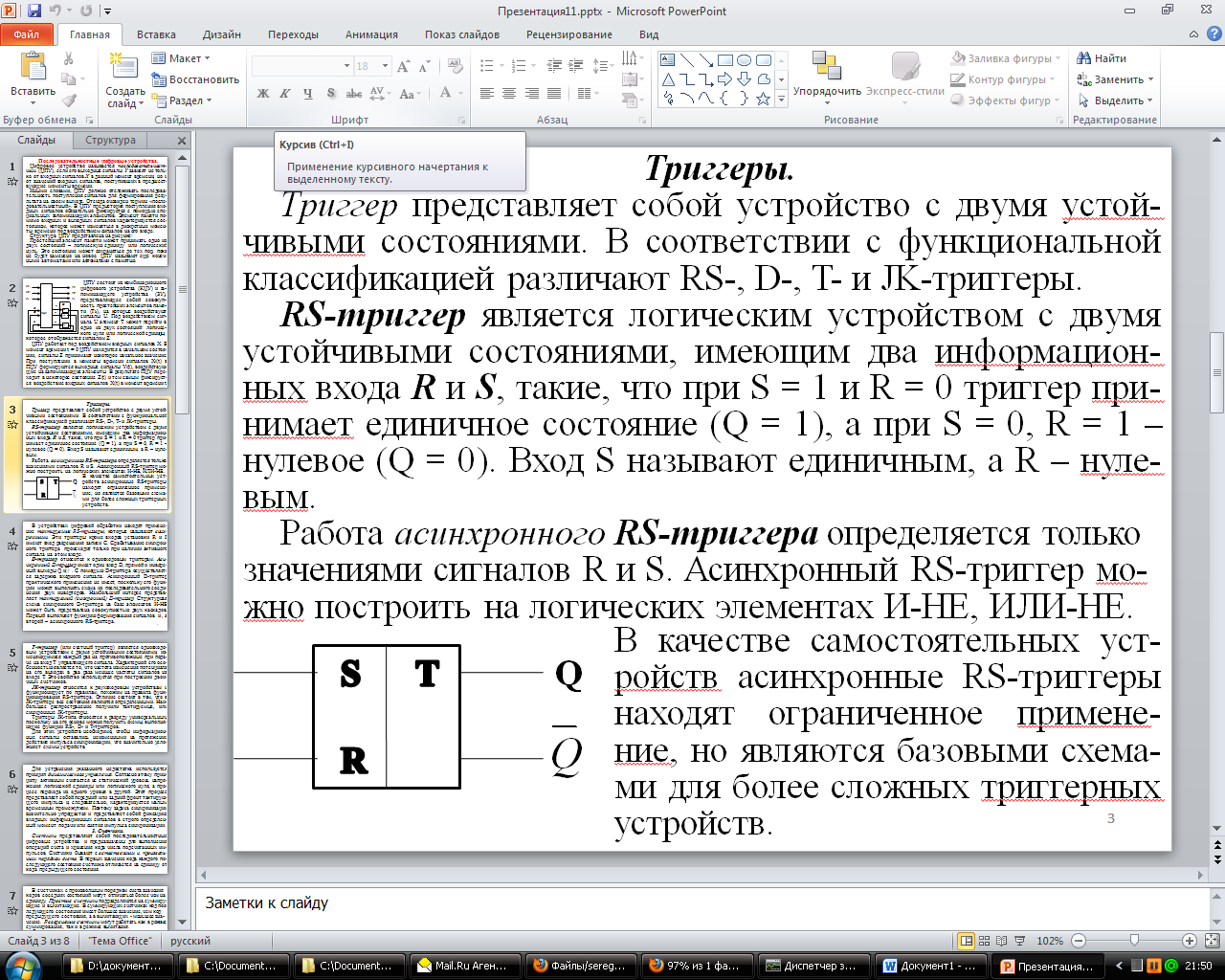

Триггеры.
Триггер представляет собой устройство с двумя устой-чивыми состояниями. В соответствии с функциональной классификацией различают RS-, D-, T- и JK-триггеры.
RS-триггер является логическим устройством с двумя устойчивыми состояниями, имеющим два информацион-ных входа R и S, такие, что при S = 1 и R = 0 триггер при-нимает единичное состояние (Q = 1), а при S = 0, R = 1 – нулевое (Q = 0). Вход S называют единичным, а R – нуле-вым.
Р
абота
асинхронного RS-триггера определяется
только значениями сигналов R и S.
Асинхронный RS-триггер мо-жно построить
на логических элементах И-НЕ, ИЛИ-НЕ.
В качестве самостоятельных уст-ройств асинхронные RS-триггеры находят ограниченное примене-ние, но являются базовыми схема-ми для более сложных триггерных устройств.
В устройствах цифровой обработки находят примене-ние тактируемые RS-триггеры, которые называют синх-ронными. Эти триггеры кроме входов установки R и S имеют вход разрешения записи С. Срабатывание синхрон-ного триггера происходит только при наличии активного сигнала на этом входе.
D-триггер относится к одновходовым триггерам. Аси-нхронный D-триггер имеет один вход D, прямой и инверс-ный выходы Q и . С помощью D-триггера осуществляет-ся задержка входного сигнала. Асинхронный D-триггер практического применения не имеет, поскольку его функ-ции может выполнять схема из последовательного соеди-нения двух инвертеров. Наибольший интерес представ-ляет тактируемый (синхронный) D-триггер. Структурная схема синхронного D-триггера на базе элементов И-НЕ может быть представлена совокупностью двух каскадов. Первый выполняет функцию формирования сигналов и , а второй – асинхронного RS-триггера.
Т-триггер (или счетный триггер) является одновходо-вым устройством с двумя устойчивыми состояниями, из-меняющимися каждый раз на противоположные при пода-че на вход Т управляющего сигнала. Характерной его осо-бенностью является то, что частота изменения потенциала на его выходах в два раза меньше частоты сигналов на входе Т. Это свойство используется при построении двои-чных счетчиков.
JK-триггер относится к двухвходовым устройствам и функционирует по правилам, похожим на правила функ-ционирования RS-триггера. Отличие состоит в том, что в JK-триггере все состояния являются определенными. Наи-большее распространение получили тактируемые, или синхронные JK-триггеры.
Триггеры JK-типа относятся к разряду универсальных, поскольку на его основе можно получить схемы, выполня-ющие функции RS-, D- и Т-триггеров.
Для этих устройств необходимо, чтобы информацион-ные сигналы оставались неизменными на протяжении действия импульса синхронизации, что значительно усло-жняет схемы устройств.
Для устранения указанного недостатка используется принцип динамического управления. Согласно этому прин-ципу активным считается не статический уровень напря-жения логической единицы или логического нуля, а про-цесс перехода из одного уровня в другой. Этот процесс представляет собой передний или задний фронт тактирую-щего импульса и, следовательно, характеризуется малым временным промежутком. Поэтому задача синхронизации значительно упрощается и представляет собой фиксацию входных информационных сигналов в строго определен-ный момент подачи или снятия импульса синхронизации.
