§ 4. Организация и задачи частей центрального подчинения

Воинские части центрального подчинения навигационно-топографической службы представлены навигационно–топографическим центром, картографической частью, складом топографических карт, непосредственно подчинённых начальнику управления.

Навигационно-топографический центр предназначен для создания, обновления, хранения и доведения до штабов и войск средств топогеодезической информации и навигационных данных в аналоговом и цифровом (электронном) виде; создания и поддержания искусственных навигационных полей в работоспособном состоянии; сбора и анализа информации о топогеодезической и навигационной обстановке. Для решения основных задач навигационно-топографический центр оснащён: навигационно-геодезической обсерваторией; автоматизированными цифровыми картографическими и фотограмметрическими комплексами; ГИС-лабораторией; фотолабораторным и полиграфическим оборудованием; глобальными позиционирующими системами; теодолитами различной точности; свето- и радиодальномерами; походными картографическими комплексами; походными хранилищами карт и другой топогеодезической техникой и вооружением. Организационно-штатная структура навигационно-топографического центра представлена в прил. 1.

Картографическая часть существует для оперативного создания специальных карт и фотодокументов местности в аналоговом виде, а также создания отдельных листов топографических карт, обеспечения командных пунктов Вооружённых Сил этими средствами и другой топогеодезической информацией. Организационно-штатная структура части представлена на рис. 1.

Начальник

Фотограмметрическое отделение

Рис. 1. Организационная структура картографической части

Склад топографических карт предназначен для оперативной доставки топографических, специальных карт и каталогов координат геодезических пунктов на склады карт видов ВС, объединений и соединений при подготовке и в ходе боевых действий; эвакуации ненужных войскам топографических и специальных карт в навигационно-топографический центр. Организационно-штатная структура склада топографических карт представлена на рис. 2.

Рис. 2. Организационная структура склада топографических карт

§ 5. Навигационно-топографическая служба видов Вооруженных Сил

Навигационно-топографическая служба Сухопутных войск. Руководство топогеодезическим обеспечением Сухопутных войск осуществляет Главный штаб Сухопутных войск через навигационно-топографическую службу (рис. 3).

Основными задачами службы являются:

создание необходимых запасов топографических и специальных карт, каталогов координат геодезических пунктов и других топогеодезических документов и доведение их до штабов и войск, входящих в состав Сухопутных войск, а также стоящих на обеспечении в командовании Сухопутных войск;

топогеодезическая подготовка позиций;

создание банка цифровых картографических данных, доведение до органов военного управления и войск цифровой информации о местности;

получение и доведение до войск навигационной информации;

организационно-методическое руководство топографической подготовкой войск.

Запасы топографических и специальных карт, каталогов координат геодезических пунктов в Сухопутных войсках создаются на предполагаемые районы боевого применения в соответствии с нормами.

Рис. 3. Организация навигационно-топографической службы

Сухопутных войск

Топографическая подготовка позиций заключается в создании геодезической основы в районах стартовых и огневых позиций РВиА, а также топографической привязки элементов боевых порядков. В создании геодезической основы участвуют подразделения навигационно-топографического центра и навигационно-топографических частей Сухопутных войск и оперативных командований (рис. 4).

Топогеодезическая привязка выполняется непосредственно войсками.

Рис. 4. Организационная структура навигационно-топографической части Сухопутных войск

Навигационно-топографическая служба ВВС и войск ПВО. Руководство топогеодезическим обеспечением ВВС и войск ПВО осуществляет Главный штаб ВВС и войск ПВО через навигационно-топографическую службу (рис. 5).

При топогеодезическом обеспечении постоянной боевой готовности и боевых действий навигационно-топографическая служба ВВС и войск ПВО осуществляет:

создание необходимых запасов топографических и специальных карт, каталогов координат геодезических пунктов и других топогеодезических документов и доведение их до штабов и войск;

топогеодезическую подготовку аэродромов базирования авиационных частей, позиционных районов радиотехнических систем навигации, автоматизированных систем управления;

обеспечение штабов расчетно-геодезическими данными;

подготовку исходных топогеодезических данных в районах предполагаемого развертывания войск;

топогеодезическую подготовку районов и позиций;

создание банка цифровых картографических данных;

обеспечение органов военного управления и войск цифровой информацией о местности;

получение и доведение до войск навигационной информации;

организацию и ведение топографической разведки в зонах ответственности;

организационно-методическое руководство топографической подготовкой войск.

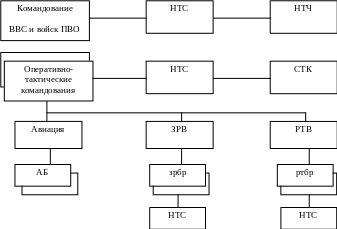

Рис. 5. Организация навигационно-топографической службы ВВС и войск ПВО

Запасы топографических и специальных карт, каталогов координат геодезических пунктов создаются на предполагаемые районы боевого применения в соответствии с нормами.

Топогеодезическая подготовка аэродромов – комплекс мероприятий, направленных на определение исходных геодезических данных, необходимых для программирования полёта и ориентирования курсовых систем.

Она включает:

выбор и маркировку площадок предполётной подготовки ПНК;

производство геодезических работ по определению координат площадок и истинных ориентирных направлений.

Эффективность боевых действий частей и соединений ВВС достигается широким применением радиотехнических средств навигации, наведения и управления, автоматизированных систем управления, которые, в свою очередь, также требуют определения координат позиций и азимутов исходных ориентирных направлений.

Большой объём и жёсткие требования к срокам выполнения измерительных и вычислительных работ (особенно в ходе боевых действий) при подготовке аэродромов и позиционных районов радиотехнических и автоматизированных систем управления требуют от командиров и начальников на всех уровнях знания специфики выполнения работ, затрачиваемого времени и средств для чёткого их планирования и организации.

Своевременное обеспечение исходными расчётно-геодезическими данными авиационных частей, вооружённых самолётами с прицельно-навигационными комплексами, позволяет сократить сроки подготовки самолётов к полёту, повысить точность самолётовождения по маршруту выхода на цель и эффективность поражения .

К расчётно-геодезическим данным, подготовленным для боевого применения самолётов, оборудованных прицельно-навигационными комплексами, относятся:

геодезические координаты точек предполётной подготовки ПНК на аэродроме, позиций расположения станций РСБН, запасных аэродромов, целей и ориентиров коррекции;

истинные азимуты направлений на ориентиры (продольных линий, отмаркированных на площадках ПНК), истинные и магнитные азимуты склонений.

Подготовка исходных топогеодезических данных в районах предполагаемого развертывания войск производится, как правило, в мирное время и заключается в развитии (сгущении) государственной и специальных геодезических сетей (определении координат и высот дополнительных исходных точек (ДИТ)), а также в создании (обновлении) крупномасштабных топографических карт. Эти работы выполняются как воинскими частями навигационно-топографической службы центрального подчинения по заявкам штаба ВВС и войск ПВО, представляемым в Генеральный штаб Вооруженных Сил, так и навигационно-топографической частью ВВС и войск ПВО (рис.6). Топогеодезическая подготовка позиционных районов и позиций производится силами подразделений бригады, как правило, до развёртывания элементов боевых порядков одновременно с рекогносцировкой местности и заключается:

в предварительном выборе и оценке позиционного района (позиции) по карте;

в рекогносцировке и выборе позиционного района (позиции) на местности;

в топографической съёмке позиции;

в определении углов закрытия и расстояний до препятствий с намеченных точек стояния станций наведения ракет (СНР) и станций разведки и целеуказания (СРЦ) для предварительной оценки позиции;

в определении углов наклона местности в ближней зоне (обычно в радиусе до 1000 м);

в определении контрольных (реперных) точек;

в определении по крупномасштабной карте абсолютной высоты точек стояния станций наведения ракет (СНР) и станций разведки и целеуказания (СРЦ);

в составлении справки-легенды о местности на район позиций. Требования к позиционным районам и позициям , порядок размещения элементов боевых порядков бригады определяются соответствующими уставами и наставлениями.

Работу по обеспечению подразделений бригады топогеодезической основой организует начальник навигационно-топографической службы бригады, в частях, где он не предусмотрен по штату , – начальник штаба бригады.

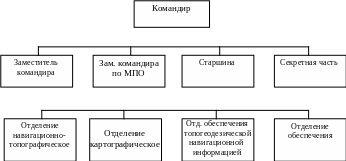

Рис. 6. Организационная структура навигационно-топографической

части ВВС и войск ПВО
