Соединение элементов в диаграмме процесса
Соединения задают хронологическую последовательность операций в процессе. По соединению управление от одной задачи, подпроцесса, решения или другого элемента передается следующей задаче или элементу.
Для того чтобы соединить элементы на диаграмме процесса, выполните следующие действия:
В диаграмме процесса щелкните на начальном узле , чтобы выбрать его, затем щелкните правой кнопкой мыши и выберите Удалить.
Для того чтобы добавить в диаграмму еще один узел остановки
,
щелкните в том месте диаграммы, где нет
элементов. Щелкните правой кнопкой
мыши, чтобы открыть всплывающее меню,
и выберите Создать → Узел остановки.
В диаграмму будет добавлен второй узел
остановки.
В наборе элементов щелкните на значке соединения
.
В диаграмме процесса щелкните на задаче Подобрать литературу. Поместите указатель мыши на элемент объединения и щелкните еще раз. Обратите внимание, что появилось соединение со стрелкой, указывающей направление потока данных и управления (Рис 11)
Рисунок 11 – Соединение работ в диаграмме
Аналогичным способом соедините все элементы диаграммы.
Теперь необходимо показать, что процесс Выполнения курсовой работы получает входные данные в форме Варианта задания и создает выходные данные в форме оценки за курсовую. Для этого оба конца процесса следует соединить с границами диаграммы.
11. Соедините процесс, чтобы показать его вход и выход.
Сохраните процесс, выбрав Файл → Сохранить.

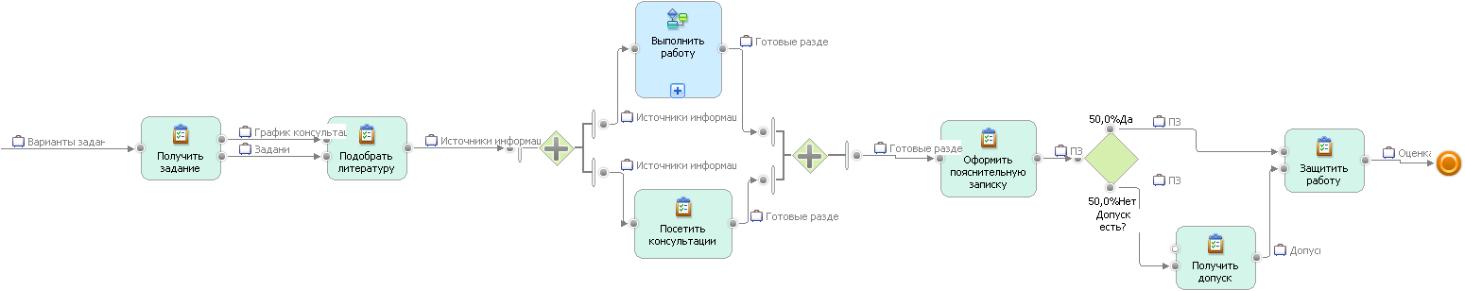

Теперь на диаграмме процесса соединены все необходимые элементы. Диаграмма должна выглядеть так, как показано на Рисунке 12
Рисунок 12 – Диаграмма процесса
Модель процесса отражает направление передачи данных и управляющих команд в ходе рассмотрения процесса выполнения курсовой работы. После получения задания на курсовую, студент подбирает литературу, выполняет работу, параллельно посещая консультации. После чего оформляется пояснительная записка и в соответствии с решением о допуске к защите происходит защита курсовой работы.
На этом этапе была создана диаграмма простого процесса, отражающая реальный процесс Выполнения курсового проекта. Эту модель можно использовать в качестве основы для имитации процесса и анализа данных.
6. Запуск имитаций
Имитация позволяет просмотреть, как будет реагировать процесс на изменение входных значений в реальной среде.
Возможность имитировать процессы - мощнейшее средство бизнес-анализа. Выполнение имитаций в WebSphere Business Modeler помогает определить текущую эффективность любого процесса компании. С помощью сценариев "что, если..." можно варьировать исходные данные для процесса. Можно регулировать ресурсы, текущее распределение ресурсов, расписания, стоимости – любое условие, которое может повлиять на результаты процесса. Эта возможность помогает планировать деловые операции, просчитывать узкие места и быть готовым к любым неожиданностям.
Выполнение имитации
Выполнение имитации позволяет наблюдать за результатами процесса для заданного набора исходных данных.
Процесс Выполнение курсовой работы определяет, будет ли сдана курсовая работа. Каждый допуск(не допуск) передается по определенному пути, выбор которого зависит от решения. Независимо от того, какой путь выбран, для каждой курсовой выполняется определенное число задач.
Для запуска имитации процесса Заявка на получение ссуды (как будет) выполните следующие действия:
