Федеральное агентство по образованию
Государственное образовательное учреждение
Высшего профессионального образования
Уфимский государственный авиационный университет
Кафедра автоматизированных систем управления
ДИНАМИЧЕСКОЕ МОДЕЛИРОВАНИЕ ПРЕДМЕТНОЙ ОБЛАСТИ
С IBM WebSphere Business Modeler
Лабораторный практикум
по дисциплинам
«Проектирование информационных систем»,
«Проектирование АСОИУ»
Уфа 2009
Составители: М.А. Шилина, Н.Д. Торопова
УДК
Динамическое моделирование предметной области с IBM WebSphere Business Modeler: Лабораторный практикум по дисциплинам «Проектирование информационных систем», «Проектирование АСОИУ» / Уфимск. гос. авиац. техн. ун-т; Сост.: М.А. Шилина, Н.Д. Торопова. – Уфа, 2009. - … с.
Целью лабораторного практикума является закрепление теоретических знаний по проектированию информационных систем и приобретение практических навыков динамического моделирования предметной области с использованием IBM WebSphere Business Modeler. Рассматривается создание динамической модели от создания ресурсов процесса до выполнения имитации процесса. В приложении приводится функциональная модель предметной области необходимая для проведения динамического моделирования, что позволяет сформировать целостное представление о моделируемом процессе.
Предназначен для подготовки студентов специальностей 230102 – «Автоматизированные системы обработки информации и управления», 080801 – «Прикладная информатика (в экономике)».
Табл: Библиогр.:
Рецензенты:
Уфимский государственный
авиационный университет, 2009
Содержание
Введение
Цель работы
Задачи
Краткие теоретические сведения
Методика выполнения работы
Задание
Порядок выполнения работы
Требования к отчету
Контрольные вопросы
Рекомендации по выполнению лабораторных работ
Список литературы
Приложение
Введение
Проектирование информационных систем – это сложнейшая задача, предполагающая использование различных методик и инструментов. Данный лабораторный практикум с использованием WebSphere Business Modeler позволяет приобрести навыки, необходимые для моделирования собственных ресурсов, процессов и организаций.
Студенты специальностей, связанных с информационными системами и информационными технологиями, должны иметь навыки динамического моделирования и проектирования БД на основе созданных моделей.
Лабораторный практикум направлен на рассмотрение процесса динамического моделирования с использованием IBM WebSphere Business Modeler.
Полученные в результате выполнения лабораторного практикума навыки могут быть использованы студентами указанных специальностей в ходе дипломного проектирования, а так же в практической деятельности по анализу и проектированию информационных систем.
При необходимости дополнительного изучения вопросов, связанных с динамическим моделированием или теорией баз данных, следует обратиться к литературным источникам.
1. Цель работы
Целью работы является изучение технологии построения динамической модели процесса с использованием пакета IBM WebSphere Business Modeler.
Задачи моделирования
Основными задачами лабораторного практикума являются: закрепление и расширение теоретических знаний студентов, приобретение навыков динамического моделирования собственных ресурсов, процессов и организаций.
Краткие теоретические сведения для выполнения лабораторного практикума
Методика выполнения лабораторной работы
1. Создание нового проекта
Для создания
нового проекта моделирования бизнеса
выберите значок
«Новый проект моделирования бизнеса».
Откроется окно создания проекта (Рис
1).

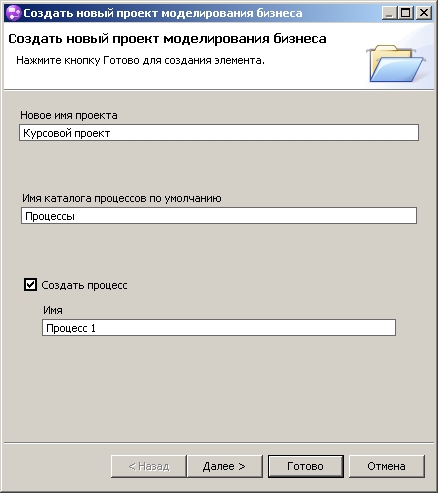

Рисунок 1 – Окно создания нового проекта моделирования бизнеса
В поле «Новое имя проекта» введите название проекта. Остальные поля рекомендуется оставить без изменений.
После нажатия на кнопку «Далее» выбрать «Стиль BPMN», «Свободный макет» (Рис 2)

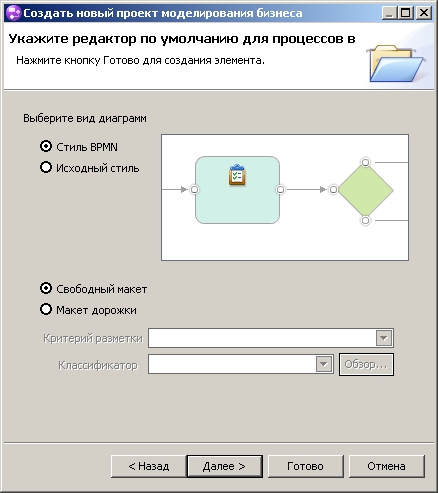

Рисунок 2 – Окно редактора по умолчанию для процессов
После нажатия на кнопку «Готово», в дереве объектов появится папка «Курсовой проект» (Рис 3)

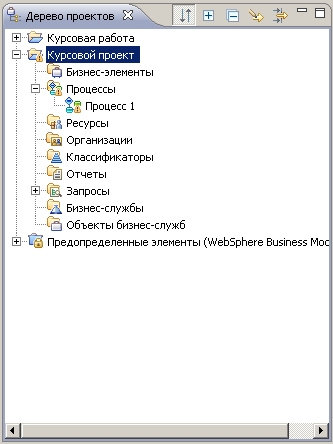

Рисунок 3 – Дерево объектов
2. Создание бизнес - элементов
Бизнес-элементы - это объекты, которые передаются из одной операции бизнес-процесса в другую. В качестве бизнес-элемента может выступать любой объект, который можно создать, собрать, проверить, изменить или улучшить.
Так же, бизнес-элементы - это объекты, над которыми выполняются работы. В качестве бизнес-элемента может выступать любой объект, который можно создать, собрать, проверить, изменить или улучшить. На различных этапах процесса бизнес-элементы могут изменяться. Например, в проекте «Курсовая работа», литература - это бизнес-элемент. По завершению выполнения курсовой работы на основе литературы будет создана пояснительная записка, что так же является бизнес элементом.
Цель этого раздела состоит в том, чтобы ознакомится с бизнес-элементами, а также научится создавать и изменять бизнес-элементы рассматриваемого процесса.
Для создания бизнес-элементов необходимо выполнить следующие действия:
В Дереве проектов щелкните правой кнопкой мыши на папке «Бизнес-элементы» и выберите Создать > Бизнес-элемент (Рис 4).
Рисунок 4 – Создание бизнес-элемента
В открывшемся окне «Создать бизнес-элемент» в поле «Имя нового бизнес-элемента» введите имя создаваемого бизнес-элемента. Например, Протокол консультаций (Рис 5).

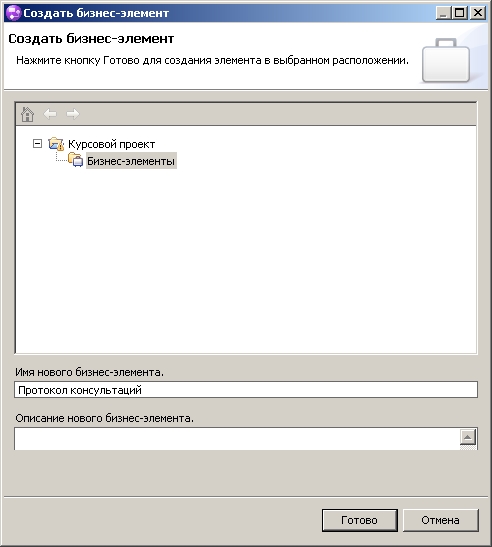

Рисунок 5 – Окно «Создать бизнес-элемент»
Нажмите кнопку «Готово». Бизнес-элемент Протокол консультаций появится в дереве проектов и откроется в редакторе определений, где будет предложен ввод атрибутов для созданного бизнес-элемента (Рис 6). Однако тема создание атрибутов для бизнес-элемента не входит в рамки лабораторной работы. Сохраните и закройте окно.

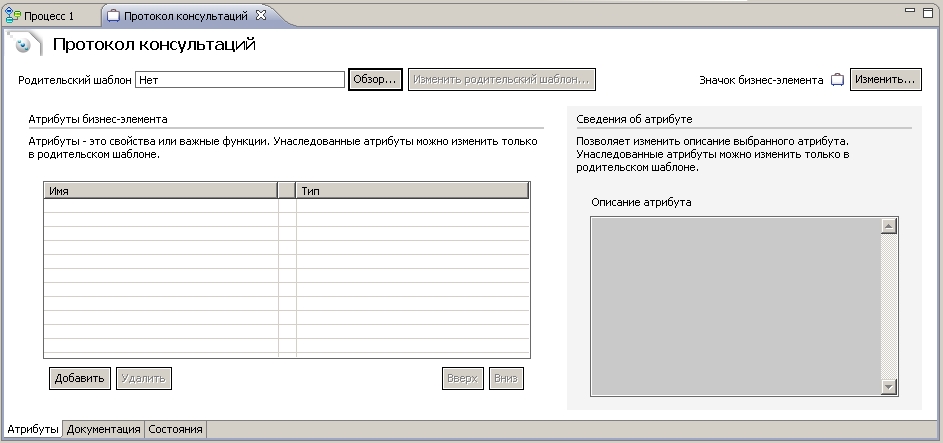

Рисунок 6 – Окно для ввода атрибутов бизнес-элемента «Протокол консультаций»
В последующих упражнениях будет показано, как связать созданные бизнес-элементы с соединениями в диаграмме процесса. А так же, как созданные бизнес-элементы могут быть переданы из одной операции в диаграмме процесса в другую, и как определенные операции могут создавать бизнес-элементы. Следующим шагом будет создание диаграммы процессов и связь созданных бизнес-элементов с отдельными операциями бизнес-процесса.
