Выполнение работы

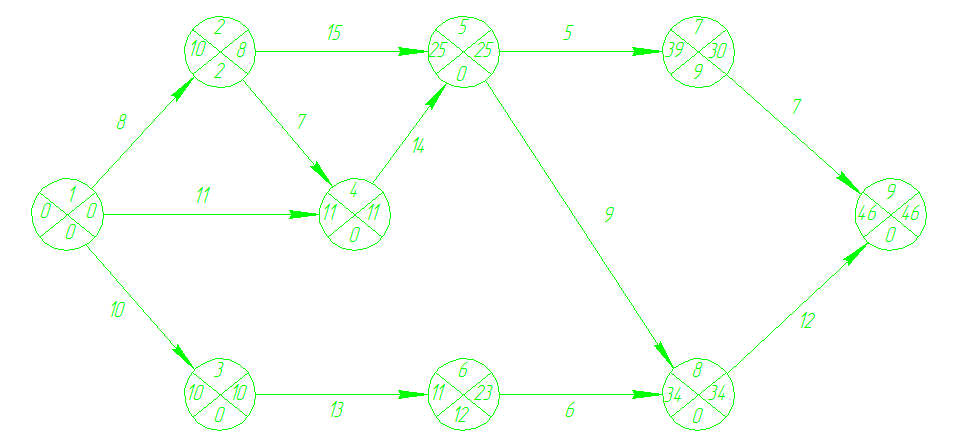

Для сетевого графика, представленного на рис. 4.9, вычислить длину полных путей, время свершения событий и время выполнения работ, продолжительность которых проставлена у стрелок.
Расчет параметров сетевого графика и определение критического пути
№ |
Обозначение |
Длина пути, |
Резерв, |
|
п/п |
чел.-мин |
чел.-мин |
|
|
|
|
|||
|
|
|
|
|
1 |
1-2-5-7-9 |
35 |
11 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
2 |
1-2-4-5-7-9 |
41 |
5 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
3 |
1-4-5-7-9 |
37 |
9 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
4 |
1-4-5-8-9 |
46 |
0 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
5 |
1-3-6-8-9 |
41 |
5 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
||||
Сетевой график
|
|
Продолжи- |
Начало работы |
Окончание работы |
Полный за- |
|||
№ |
Код |
тельность |
|
|
|
|
пас времени |
|
раннее |
позднее |
раннее |
позднее |
|||||
п/п |
работ |
работ, чел.-ч |
|
|
|
|
|
|
tр.нij = Tpi |
tп.нij = Tпj-tij |
tр.оij = Tpi+tij |
tп.оij = Tпj |
Rij= tп.нij- tр.нij |
||||
1 |
0-1 |
|
|
|
|
|
|
|
2 |
1-2 |
8 |
0 |
0 |
8 |
8 |
0 |
|
3 |
1-3 |
10 |
0 |
0 |
10 |
10 |
0 |
|
4 |
2-4 |
7 |
10 |
4 |
17 |
11 |
6 |
|
5 |
2-5 |
15 |
10 |
10 |
25 |
25 |
0 |
|
6 |
3-6 |
13 |
10 |
10 |
23 |
23 |
0 |
|
7 |
5-7 |
5 |
25 |
34 |
30 |
30 |
9 |
|
8 |
5-8 |
9 |
25 |
25 |
34 |
34 |
0 |
|
9 |
6-8 |
6 |
11 |
28 |
17 |
34 |
17 |
|
10 |
7-9 |
7 |
39 |
39 |
37 |
46 |
0 |
|
11 |
8-9 |
12 |
34 |
34 |
46 |
46 |
0 |
|
