8) Классификация резервуаров для нефти и нефтепродуктов

- по технологическим операциям: хранение маловязких высокоиспаряющихся нефтей, хранение высоковязких высокозастывающих нефтей, резервуары-отстойники, резервуары-смесители

- по величине избыточного давления в газовом пространстве резервуара: резервуары низкого давления (0,002 мпа), повышенного давления объем больше 5000 м3

- по отношению к поверхности земли: наземные, надземные, заглубленные, подземные

- по конструкции и применяемых материалов: вертикально – цилиндрические стальные резервуары - со стационарной крышей, - с плавающей крышей; горизонтально цилиндрические: - шаровые, - шаровидные; монолитный железобетон: железобетонные резервуары; сборный железобетон

- в зависимости от объема и местоположения

1 класс: особо опасные резервуары (более 5-10 тыс. м3); 2 класс: резервуары повышенной опасности (5-10 тыс. м3)

3 класс: опасные резервуары

РВСП применяются для снижения потерь нефти от испарения

типы понтона: мембранные, поплавковые, многослойные

преимущества применение РГС (15-50 м3) :располагается в основном на заправках, высокая степень герметичности, высокое раб давление и вакуум, поставка в готовом виде, серийное изготовление, возможность подземной установки

9) Дыхательная арматура (оборудование для сокращения потерь нефтепродуктов от испарения)Дыхательная арматура в основном используется для регулировки давления продукта внутри резервуара в определенных пределах. Это необходимо, поскольку изменение давления в резервуаре, а именно появление вакуума в последствии слива или охлаждения содержимого, а также избыточное давление при наполнении либо нагреве, может вызвать разрушение конструкции.

Стандартная дыхательная арматура изготавливается не только в виде дыхательных клапанов которые регулируют избыточное давление и вакуум, и предохранительных клапанов, а также в виде специальных вентиляционных патрубков.Дыхательные клапаны существенно различаются по типу затвора. Более функциональны клапаны с механическим затвором. Они могут использоваться не только в качестве дыхательных, но и в качестве предохранительных. Клапаны с гидравлическим затвором можно использовать только как предохранительные. Это связано с существенным недостатком такого типа клапанов — потеря жидкости гидрозатворов при работе.

10) ПРП и ПРУ

ПРП. Назначение: Приемо-раздаточный патрубок ППР является технологическим оборудованием вертикальных цилиндрических резервуаров. Патрубок является комплектующим изделием приемо-раздаточного устройства ПРУ и служит для подсоединения запорной арматуры, сливо-наливного оборудования и др. Данное изделие связывает приемные и раздаточные технологические трубопроводы и резервуары с нефтепродуктами.

Патрубок ППР используется в процессе операций при приемке/раздаче (выдаче) нефти, а также при сливе/наливе ее для восстановления плавучести затонувшего понтона. Приемо-раздаточный патрубок ППР устанавливается на стенке в нижнем поясе резервуара.

У стройство и принцип работы

Патрубок ППР состоит из следующих основных частей: фланца 1 для подсоединения запорной арматуры, усиливающей накладки 2 для усиления места установки патрубка в резервуаре, трубы патрубка 3, фланца 4 для подсоединения хлопушки внутри резервуара. К обоим концам патрубков приваривают фланцы. Фланец с наружной стороны резервуара — для присоединения внутрибазовой коммуникации, а с внутренней – для присоединения хлопушки (светлые нефтепродукты) или шарнира подъемной трубы (темные нефтепродукты). Для придания жесткости с наружной стороны резервуара вокруг патрубка приваривают усиливающее кольцо. Во избежание утечки нефтепродуктов при нарушении герметичности задвижки на каждом приемо-раздаточном патрубке внутри резервуара устанавливают хлопушу.

ПРУ. Назначение: Приемо-раздаточное устройство устанавливается в действующие или вновь строящиеся резервуары взамен хлопушки и предназначено для закачки (откачки) нефти (нефтепродуктов) в резервуар (из резервуара) и предотвращения потерь нефти (нефтепродуктов) через неплотности в приемо-раздаточном трубопроводе и в резервуарной задвижке при ее закрытии.

Применение ПРУ позволяет: увеличить полезную емкость стальных резервуаров за счет уменьшения уровня минимального взлива; уменьшить интенсивность накопления парафинистых отложений; увеличить срок службы 1-го пояса и днища резервуаров за счет снижения зоны коррозионной активности донного остатка.

М есто установки приемо-раздаточного устройства — на конце приемо-раздаточного патрубка ППР внутри резервуара.

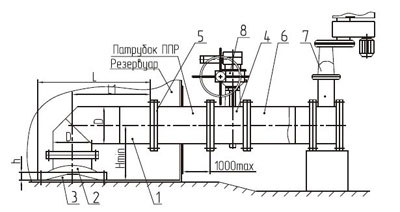

Общий вид приемо-раздаточного устройства с электроприводом:

1-патрубок с отводом, 2-зонт, 3-рассекатель, 4-заслонка поворотная, 5-фланец, 6-вставка, 7-задвижка, 8-электропривод

Устройство и принцип работы

В состав устройства входят приемо-раздаточные патрубки (2 шт.) с отводами 1, зонтами 2, рассекателями 3, поворотными заслонками 4 и электрическими приводами 8. При заполнении резервуара нефть, проходя через приемо-раздаточное устройство, распространяется по днищу резервуара в виде затопленной струи, смывает донный осадок и переводит его во взвешенное состояние в массе нефти.

Уменьшение уровня минимального взлива при откачке нефти из резервуара происходит за счет того, что зазор между зонтом приемо-раздаточного патрубка и дном резервуара составляет минимальную величину (по допустимому значению скорости истечения нефти в резервуар через ПРУ с учетом образования статического электричества). При открытой поворотной заслонке нефть (нефтепродукты) свободно поступает в резервуар (или откачивается из резервуара). При закрытой заслонке доступ (откачка) нефти (нефтепродуктов) прекращается. Вращение и фиксация диска поворотной заслонки в положении «открыто» и «закрыто» осуществляется с помощью ручного или электрического привода.
