Введение
В данной работе проводится расчёт пространственной фермы матричным методом перемещений.
В
процессе выполнения данной работы
проделаем следующее:
- подготовим
исходные данные для расчёта на ЭВМ;
-
для указанного стержня S1
вручную вычислим матрицу жёсткости в
общей системе координат и составим блок
её элементов в матрицу жёсткости
конструкции
;
-
после получения результатов вычислений
сделаем проверку правильности расчёта,
составляя уравнения равновесия узлов;
-
по найденным на ЭВМ узловым перемещениям
вручную определим усилие в стержне S1
и сравним его с полученным на ЭВМ.
1.Пространственная ферма

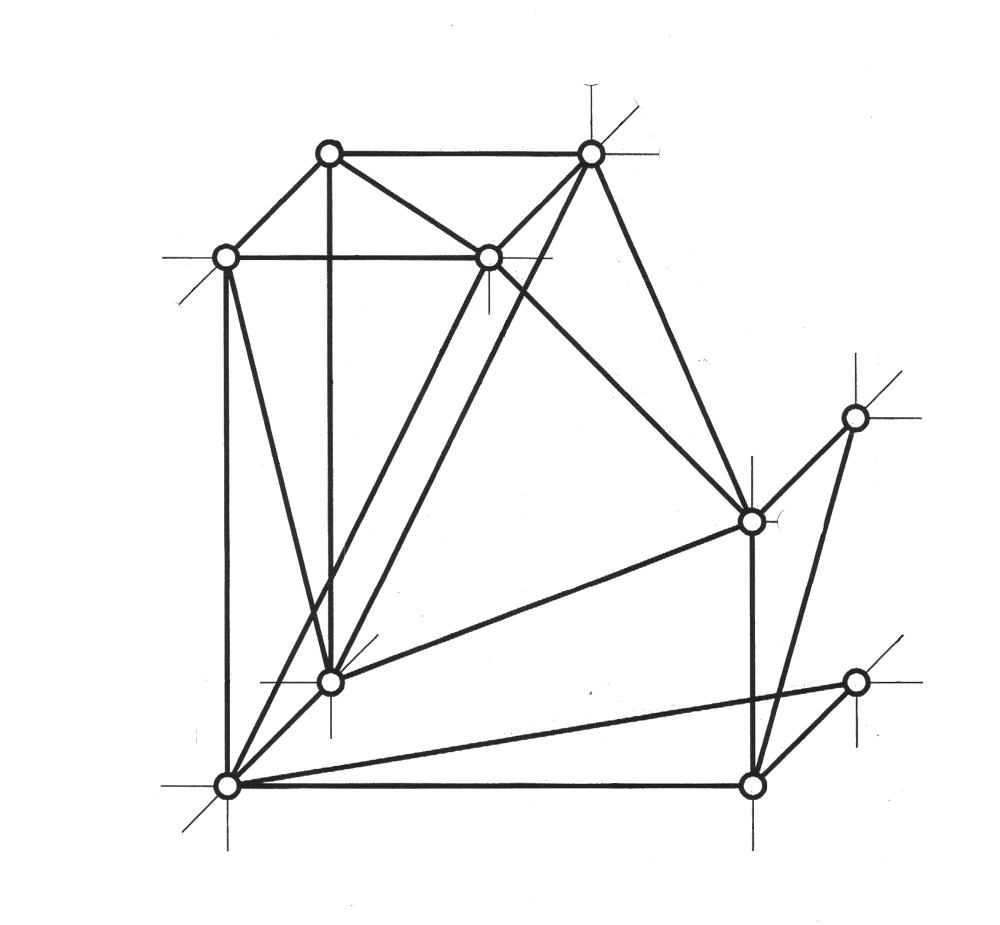

1.1 Привяжем ферму к общей системе координат, пронумеруем узлы, проведём сквозную нумерацию неизвестных перемещений
Обозначение узловых перемещений пространственной фермы
1.2 Схема формирования сокращённых матриц
Из
условия закрепления системы узловые
перемещения с индексами 2z,
3x,
3y,
4y,
4z,
5y,
5z,
6x,
6y,
6z,7x,7y,7z,8x,8y,8z,9x,
9y,
9z,
10x,
10y,
10z
равны нулю. Поэтому для получения
сокращённых матриц из матриц
и
вычёркиваются строки, а из общей матрицы
жёсткости
– строки и столбцы, соответствующие
этим индексам. Оставшиеся элементы,
заштрихованные на рисунке 5, образуют
матрицу
.
Схема
формирования сокращённых матриц
,
и
для фермы, изображённой на рисунке 4
1.3 Исходные данные для выполнения расчёта на эвм
Таблица 1 – Ввод характеристик материалов
Номер материала |
Модуль упругости, МПа |
1 |
200000 |
2 |
70000 |
Таблица 2 – Ввод площадей сечений
Номер сечения |
Площадь сечения, мм2 |
1 |
380 |
2 |
420 |
3 |
180 |
4 |
220 |
5 |
400 |
Таблица 3 – Ввод информации для узлов
Номер узла |
Координаты узла, мм |
Номера перемещений узла |
||||
x |
y |
Z |
Vx |
Vy |
Vz |
|
1 |
0 |
0 |
1600 |
1 |
2 |
3 |
2 |
1000 |
1600 |
0 |
4 |
5 |
0 |
3 |
1000 |
0 |
1600 |
0 |
0 |
6 |
4 |
1000 |
800 |
1600 |
7 |
0 |
0 |
5 |
1000 |
1600 |
800 |
8 |
0 |
0 |
6 |
0 |
800 |
1600 |
0 |
0 |
0 |
7 |
0 |
1600 |
800 |
0 |
0 |
0 |
8 |
0 |
1600 |
0 |
0 |
0 |
0 |
9 |
1000 |
0 |
0 |
0 |
0 |
0 |
10 |
0 |
0 |
0 |
0 |
0 |
0 |
Таблица 4 – Ввод информации для стержней
Номер стержня |
Номера узлов |
Тип материала стержня |
Тип сечения стержня |
|||
i |
j |
|||||
1 |
1 |
3 |
2 |
1 |
||
2 |
1 |
4 |
1 |
4 |
||
3 |
1 |
6 |
2 |
4 |
||
4 |
1 |
10 |
2 |
1 |
||
5 |
2 |
5 |
1 |
3 |
||
6 |
2 |
7 |
2 |
2 |
||
7 |
2 |
8 |
2 |
5 |
||
8 |
2 |
9 |
1 |
3 |
||
9 |
3 |
4 |
2 |
2 |
||
10 |
3 |
9 |
2 |
1 |
||
11 |
3 |
10 |
2 |
2 |
||
12 |
4 |
5 |
1 |
4 |
||
13 |
4 |
6 |
1 |
3 |
||
14 |
4 |
9 |
2 |
2 |
||
15 |
5 |
6 |
2 |
5 |
||
16 |
5 |
7 |
2 |
5 |
||
17 |
5 |
10 |
2 |
5 |
||
18 |
6 |
10 |
1 |
3 |
||
19 |
8 |
9 |
2 |
5 |
||
20 |
9 |
10 |
2 |
5 |
||
Таблица 5 – Ввод узловых сил
Номер силы |
Сила, Н |
1 |
-10000 |
2 |
0 |
3 |
0 |
4 |
0 |
5 |
12000 |
6 |
15000 |
7 |
0 |
8 |
0 |
