3.2 Расчет деревянной крепи

При установке крепежных рам вразбежку и необходимости возведения межрамного ограждения (затяжки), то параметры затяжки также подлежат расчетам.

В породах с коэффициентом крепости f>4, когда борта выработки устойчивы, а кровля неустойчива и при отсутствии бокового давления определяют только прочные размеры верхняка крепежной рамы. Диаметр стойки принимается равным принятому диаметру верхняка.

Расчет верхняка. Верхняк уподобляется балке, лежащей на двух опорах. Он выдер­жит давление со стороны кровли, если его сопротивление изгибу (R_из) будет не меньше мак­симального изгибающего момента, обусловленного этим давлением (М_из, кН×м):

R_из×W> М_из, (3)

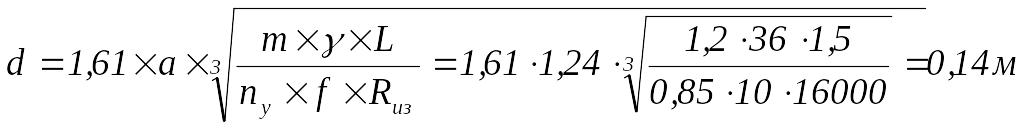

Данному условию будет удовлетворять верхняк диаметром (d, м):

, (4)

где a – полупролет выработки по кровле вчерне, м; m - коэффициент перегрузки, ед. (m=1,5 - для стволов, их сопряжений, околоствольных дворов и камер, m=1,2 - для остальных выработок, m=1,5÷2 - соответственно в сложных горно-­геологических условиях); L - расстояние между смежными крепежными рамами, м; R_из – расчетное сопротивление древесины изгибу, кПа [2, табл. 2]; n_v - коэффициент условий работы деревянной крепи, [2, табл. 3].

Расчет межрамных ограждений. Межрамные ограждения (затяжки), бортов и кровли выработок могут сооружаться из досок, обапола, распилов. При расчете межрамных ограждений норма­тивные и расчетные нагрузки на них от горного давления принимаются такими же, как и при расчете крепежной рамы. Затяжка рассчитывается как балка, свободно лежащая на двух опорах - соседних рамах, ее пролет принимается рав­ным (L) - шагу рамы.

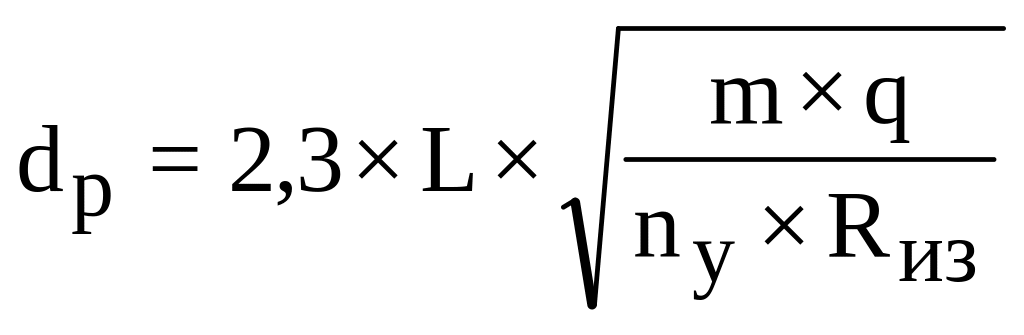

Толщина затяжек из распилов (d_р, м): , = (5)

где q - максимальная интенсивность нагрузки, кН/м²:

q = b×γ = (a/ƒ)×γ = (6)

Окончательно принимаем:

Толщина стоек и верхняка 0,16 м. Толщина затяжки из распила 0,06 м

4 Выбор способа проходки и оборудования

Способ проведения горной выработки зависит от свойств пересекаемых пород, размеров поперечного сечения выработки и положения ее в пространстве.

В зависимости от свойств, пересекаемых выработками пород, различают способы проведения выработок в обычных (обычный способ проведения выработок) и сложных (специальный способ проведения выработок) горногеологических условиях.

К специальному способу проведения выработок относят проведение выработок в рыхлых водонасыщенных породах и в устойчивых трещиноватых весьма водообильных породах.

К обычному способу проведения выработок относят проведение выработок в:

1. крепких однородных породах (квершлаги, полевые штреки, камеры), когда выемку породы производят в основном при помощи буровзрывных работ;

2. мягких однородных породах, когда выемка породы может производится проходческими комбайнами;

3. неоднородных породах, когда необходимо производить раздельную выемку полезного ископаемого и пустых пород.

В зависимости от размеров поперечного сечения выработки различают два способа их проведения:

- сплошным забоем, когда работы по выемке породы выполняют сразу по всей площади забоя;

- уступным (сложным) забоем, когда забой разделяют на несколько уступов и работы по выемке породы выполняют в каждом уступе самостоятельно.

Принимаем способ проведения сплошным забоем. Отбойку производим с помощью БВР.

Таблица 1 - Технические характеристики буровой установки БУ-1Б

Наименование характеристики	Значение
Глубина бурения ,м	2,78
Размер зоны обуривания: ширина,м высота,м	3,6 5
Диаметр бурения шпуров, мм	до 46

Для погрузки отбитой породы применяем погрузочную машину ППН-1 (табл. 3).

Таблица 2 - Технические характеристики погрузочной машины ППН-1

Наименование характеристики	Значение
Вместимость ковша, м3	0,2
Техническая производительность, м3/мин	0,8
Фронт погрузки, м	2
Ширина, м:	1,05
Высота: Максимальная высота, м Транспортная, м	1,9 1,3
Масса, т	14,4

Отбитая порода транспортируется по орту в вагонетках электровозом. Для обмена груженых порожними принимаем тупиковую разминовку (рисунок) – дать рисунок тупиковой разминовки

Рис. Хх Схема тупиковой разминовки
