2 .5. Крепёжные резьбовые соединения (болтовые, шпилечные, винтовые). Правила их вычерчивания

Соединение винтом упрощенное. ГОСТ 2.315–68

Рис. 7. Типы резьбовых соединений: а — болтовое; б — соединение

винтом; в, г — соединение шпилькой

а винтовом соединении граница резьбы на стержне винта должна находиться внутри гладкого отверстия, запас резьбы, не использованный при ввинчивании, равен примерно трем шагам резьбы. Если диаметр головки винта меньше 12 мм, то шлиц рекомендуется изображать одной утолщенной линией. На виде сверху шлиц в головке показывается повернутым на 45°. На чертеже соединения наносят три размера: диаметр резьбы, длину винта, диаметр отверстия для прохода винта.

Соединение шпилькой упрощенное.

При вычерчивании на сборочных чертежах шпилечного соединения рекомендуется, как при болтовом соединении, пользоваться условными соотношениями между диаметром резьбы d и размерами элементов гайки и шайбы.

Соединение болтом упрощенное. ГОСТ 2.315–68

При изображении болтовых соединений размеры болта, гайки и шайбы берутся по соответствующим ГОСТам. На учебных сборочных чертежах, с целью экономии времени, болт, гайку и шайбу рекомендуется вычерчивать не по всем размерам, взятым из ГОСТа, а только по его диаметру и длине стержня. Остальные размеры обычно определяются по условным соотношениям элементов болта и гайки в зависимости от диаметра резьбы. ГОСТ2.315-68 предусматривает упрощенные и условные изображения крепежных деталей на сборочных чертежах. При упрощенных изображениях резьба показывается по всей длине стержня крепежной резьбовой детали. Фаски, скругления, а также зазоры между стержнем детали и отверстием не изображаются. На видах, полученных проецированием на плоскость, перпендикулярную оси резьбы, резьба на стержне изображается одной окружностью, соответствующей наружному диаметру резьбы.

2.6. Резьбовые трубные соединения

Резьбовые соединения труб широко применяются в системах отопления» водопровода, газопровода и т. п. При этом используются стальные водогазопроводные трубы, изготавливаемые по ГОСТ 3262-75. Для соединения труб между собой используются стандартные соединительные детали, называемые фитингами (муфты, кресты, тройники, угольники) . Необходимую плотность соединения обеспечивает трубная цилиндрическая резьба, а в бензопроводах — метрическая коническая с углом профиля 60° и метрическая резьба с мелкими шагами.

Размеры труб и фитингов определяются условным проходом соединяемых труб, величина которого практически равна внутреннему диаметру трубы D_y.

В соединении муфтами и тройником должны применяться контргайки (ГОСТ 8961-75). При этом со стороны контргайки берется короткая стальная труба, называемая сгоном (ГОСТ 8969-75). Сгоны изготавливаются из труб по ГОСТ 3262-75. На одном конце сгона длина резьбы равна короткой длине резьбы на трубе. На другом конце длина резьбы приблизительно в 5 раз больше. Этим концом сгон ввинчивается в фитинг со стороны контргайки.

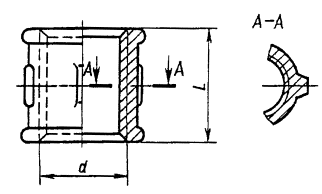

Конструкцию соединения показывают в разрезе, выполненном плоскостью, проходящей через ось трубы и фитинга, и дополняют разрезом, полученным секущей плоскостью, перпендикулярной оси соединения.

В обозначение трубной резьбы размер номинального наружного диаметра не входит, а только его условное обозначение, проставляемое на полке линии-выноски, причем обозначение относят не к диаметру, а к контуру резьбы. В обозначения труб по ГОСТ 3262-75, кроме условного прохода D_y и указания на наличие покрытия, входят: сведение о наличии резьбы (буква Р), толщина стенки трубы и мерная длина в миллиметрах. Цинковое покрытие обозначается буквой Ц. Для труб с длинной резьбой после слова «Труба» вместо буквы Р указывается буква Д.
