1.7 Выбор числа и мощностей силовых трансформаторов.
Выбор числа трансформаторов на подстанциях представлен в таблице
Таблица 34- Выбор числа трансформаторов на подстанциях
№ подстанции |
1 |
2 |
3 |
4 |
5 |
Категория потребителей |
3 |
3 |
1,2,3 |
1,2,3 |
1,2,3 |
Количество трансформаторов |
1 |
1 |
2 |
2 |
2 |
Выбор мощностей силовых трансформаторов на подстанции.
Мощность трансформатора на подстанции можно выбирать двумя способами: по заданной мощности нагрузки; по графику нагрузки. Второй способ при известном графике является более точным и потому предпочтительным.
Выбор мощности трансформаторов в курсовом проекте осуществляем для двух номинальных напряжений 110 и 150 кВ.
Для 110 кВ:
Определяем среднюю квадратичную нагрузку по графику характерных «зимних» суток.
Определяем среднюю квадратичную нагрузку по графику характерных «зимних» суток.

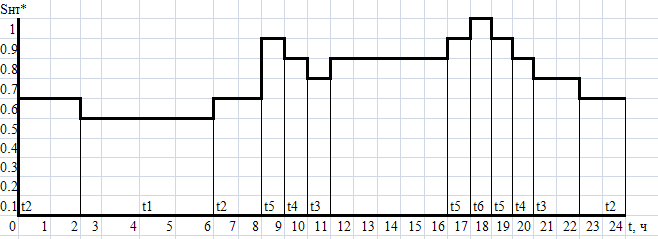

Рисунок 9 – Зимний суточный график нагрузок
Sск=
;
(1.46)
где
–
мощность ступени нагрузки в относительных
единицах;
ti - продолжительность ступени в часах
k – количество ступеней графика.
Sск=
=0,755
Ориентировочная мощность трансформатора
Sор = Sск SМ/n; (1.47)
Для первой подстанции
Sор1= 0,75*14,4 = 10,7 МВА
Принимаем за номинальную мощность трансформаторов ближайшую большую стандартную.
Принимаем к установке на п/с 1 два трансформатора мощностью 16 МВА каждый, тип трансформатора - ТДН-16000/110.Расчеты по всем подстанциям приведены в таблице 1.7
Таблица 35 – Выбор мощности трансформаторов 110 кВ
-
№ п/с
Sм, МВА
n
Sор, МВА
Sнт, МВА
Kнт*, МВА
Тип трансформатора
1
14,3
1
10,8
16
1,1
ТДН-16000/110
2
20,8
1
17,7
16
0,769
ТДН-16000/110
3
29,4
2
11,1
16
1,09
ТДН-16000/110
4
26,9
2
10,2
16
1,13
ТДН-16000/110
5
23,4
2
8,8
10
0,962
ТДН-10000/110
Таблица 36 – Выбор мощности трансформаторов 150 кВ
-
№ п/с
Sм, МВА
n
Sор, МВА
Sнт, МВА
Kнт*, МВА
Тип трансформатора
1
14,3
1
10,8
16
1,1
ТДН-16000/150
2
20,8
1
17,7
16
0,769
ТДН-16000/150
3
29,4
2
11,1
16
1,09
ТДН-16000/150
4
26,9
2
10,2
16
1,13
ТДН-16000/150
5
23,4
2
8,8
16
1,36
ТДН-16000/150
