1.4 Выбор способа производства работ основных машин и механизмов.
Выбор монтажного крана и других механизмов осуществляется после выбора метода монтажа сборных ж/б конструкций. С учетом размера здания в плане и по высоте и этажности выбирают типы кранов. Для выбранного типа крана выбирают марку крана, которая по своим параметрам: грузоподъемности, требуемому монтажному вылету стрелы и высоте подъема крана обеспечивает установку всех элементов конструкций здания.

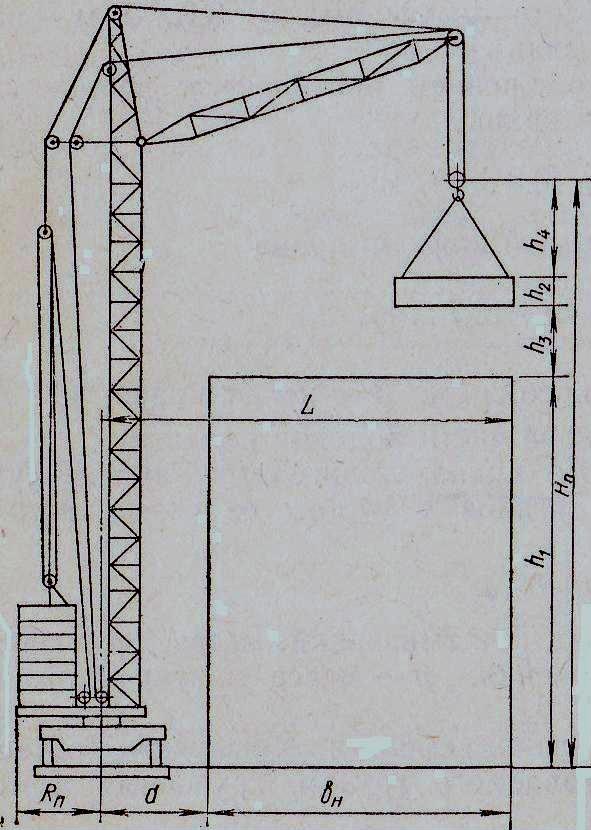

HП
– требуемая высота подъема стрелы
h1 – высота здания до отметки опоры плиты покрытия;
h3 –высота запаса-1м;
h2 – высота монтируемого элемента;
h4– высота грузозахватного устройства (Строп четырех- ветвевой Грузоподъемность-5т Масса-88кг Расчет высоты-4,24м) -4,24м;
h5 – высота полиспаста-2м;
Rn – радиус выступающей части платформы;
d – расстояние от оси вращения крана до здания;
вн – ширина надземной части здания с учетом выступающих элементов;
Км = 1,08…1,12 – коэффициент, учитывающий массу грузозахватных органов и величину ее отклонения;
qэл = масса монтируемого элемента.
1. Требуемая высота подъема стрелы, м:
Hп = h1.+ h2+ h3+ h4 + h5
Hпл= 14,7+0,22+1+4,24+2 = 22,16м
Hпп= 17,1+0,22+1+4,24+2=24,56м
Hкоз.=2,4+0,22+1+4,24+2=9,86м
2. Требуемая грузоподъемность крана, тн:
Qк =Км* qэл
Qпл = 1,12*2,32=2,6тн
Qпп = 1,12
*2,95=3,3 тн
Qкоз.= 1,12*1,33=1,49 тн
3. Длина стрелы, м:
Lстр. = вн +Rн+1
Lпл =15,4+6=21,4м
Lпп =13,4+6=19,4м
Lкоз.=15,6+6=21,6м
Наименование монтируемого элемента |
Параметры для элементов |
Параметры крана КБ – 308 |
Параметры крана КБ – 403(КБк-160.2) |
||||||||||
Hэл., м |
Qэл., т |
Lэл., м |
Hк, м |
Qк, т |
Lк, м |
Пк, т/ч |
Ск, м.-ч. |
Hк, м |
Qк, т |
Lк, м |
Пк, т/ч |
Ск, м.-ч |
|
Плита лоджий |
22,16 |
2,6 |
21,4 |
З2,5- 42 |
3,2 - 8 |
4,5 - 25 |
2,7 |
2075р/ч |
41- 57,5 |
4,5 - 8 |
5,5 - 30 |
2,7 |
2375р/ч |
Плита покрытия |
24,56 |
3,3 |
19,4 |
||||||||||
Козырек |
9,86 |
1,49 |
21,6 |
||||||||||
Вывод: Сравнив два башенных крана КБ-308 и КБ 403,определив требуемые расчетные параметры башенного крана вылет стрелы, высоту крана и его грузоподъемность, сравнив производительность и стоимость маш.ч. каждого из них. По наиболее выгодной технической характеристике подбираем кран: КБ-308 с длиной стрелы 4,5-25 м,
грузоподъемностью 3,2-8т.
1.5. Подсчет объемов работ.
№ п/п |
Наименование работ |
Объем |
Схемы и формулы, подсчет. |
|
Ед. изм. |
Кол. |
|||
1 |
2 |
3 |
4 |
5 |
2 |
Кирпичная кладка наружных стен толщ. 510 мм с расшивкой с одной стороны простых с проемами |
м3 |
426,2 |
Vк.к.510=((Р*Н)- Sок.бл.- Sдв.)*0,51 = (57,96*16,1-97,44))*0,51=426,215м3 Sпроемов=97,44м2 Из спецификации О1=45,75;О2=26,6; О3=5,32; Б1=16,7;Д1=3,07; |
3 |
Кирпичная кладка внутренних стен толщ. 380 мм под штукатурку простых с проемами |
м3
|
240,56 |
Vк.к.380=(( L*Н)- Sдв)* 0,38=((32,59* 16,1+5,6*14,3+57,96*0,99)-29,1)*0,38 =240,56 м3 Sпроемов=29,1м2 Из спецификации Д2=10(18,6) м2 ПР3=5(10,5) м2 |
4 |
Кирпичная кладка перегородок толщиной в1/2 кирпича под штукатурку с проемами |
м3 |
513,35 |
Sпер.=( Lстен*Нэт.) - Sдв =(3+3,07+5,88+3,8+3,29+2,78+ 2,84+1,5*2+5,98+4,31+3,18+2,77*2+1,5+2,72)*5*2,5-122,77=513,355 м2 Sпроемов=122,77м2 Из спецификации Д1=27,6 м2 Д2=25(46,5) м2 Д3=20(29) м2 Д4=10(16,6) м2 Д5=1(3,07) м2 |
5 |
Устройство и разборка инвентарных подмостей (с двухярусным ленточным подмащиванием) с подачей краном пакетных размером 5,3-5,5*2,5 м . при толщине наружных стен: 510-590мм |
10м3 |
72,84 |
(Vк.к.+ Sк.к.*0,12)/10= ((426,215+240,56+513,35*0,12)/10=72,84 |
6 |
Подача кирпича глиняного обыкновенного при высоте подъема до 12м автокраном грузоподъемностью до 10т на поддонах, до : 400шт |
1000 шт |
288,44 |
(Vк.к.+ Sк.к.*0,12)*396/1000= ((728,38)*396/1000= 288,44 |
7 |
Подача раствора при высоте подъема до 12м автокраном грузоподъемностью до 10т в ящиках и бункерах емкостью,до: 1.2 м3
|
1м3 |
174,81 |
(Vк.к.+ Sк.к.*0,12)*0,24= ((728,38)*0,24=174,81м3 |
8 |
Укладка брусковых перемычек общей массой для 1 проема ,до 0,5т 1т |
1про-ем |
121 5 |
согласно рабочим чертежам |
9 |
Заделка отверстий в пустотных плитах перекрытий на отм 0.000 круглых кирпичным половняком |
10 отверстий |
182,6
|
Согласно рабочим чертежам 148*12+5*10/10=182,6 |
10 |
Укладка плит перекрытия на в кирпичных зданиях с креплением их анкерами к стенам и между собой площадью элемента до:5м2 10м2 |
шт |
60 65 |
согласно рабочим чертежам П1-60шт П2-5шт П3-20шт П4-40шт
|
11 |
Установка лестничных маршей и укладка плит лестничных площадок массой элементов до: 2,5т |
шт |
16 |
согласно рабочим чертежам ЛП1-8 шт ЛМ1-8 шт
|
12 |
Установка козырька |
шт |
1 |
согласно рабочим чертежам козырек-1шт БП-10 |
13 |
Установка плит лоджий, массой элемента до 2,5 т
|
шт |
10 |
согласно рабочим чертежам ПЛ1-10 шт
|
14 |
Укладка плит покрытия на отм.0.000 в кирпичных зданиях с креплением их анкерами к стенам и между собой площадью элемента до:5м2 10м2 |
шт |
12 16 |
согласно рабочим чертежам ПП1-10шт ПП2-6шт ПП3-10шт ПП4-2шт
|
15 |
Электросварка закладных деталей в нижнем положении толщина свариваемой стали 8 мм лестничных маршей, лестничных площадок, балконных плит, плит лоджий |
10 п.м. |
1,38 |
ЛП=(кол-во)х0,4=8х0,4=3,2 ЛМ=(кол-во)х0,5=8х0,5=4,0 БП=(кол-во)х0,6=1х0,6=0,6 ПЛ=(кол-во)х0,6=10х0,6=6
(3,2+4+6,6)/10=1,38 |
16 |
Заливка швов пустотных плит перекрытий
|
100м шва |
13,35 |
согласно рабочим чертежам 222,48*6=1334,88 |
