курсавой отопление Гончар А.С.121

Министерство образования Республики Беларусь

“Индустриально-педагогический колледж”

Учреждение образования

“Республиканский институт профессионального образования”

Специальность 2-70 04 31

“Санитарно техническое оборудование

зданий и сооружений”

Курсовая работа

По предмету: “ Отопление”

Тема: “ Отопление 6 – ти этажного общежития.”

Разработал учащийся группы 121-11: Гончар А.С

Принял: Сосновский В.П.

2012г.

Оглавление.

СТР.

Расчетно – пояснительная записка…… … ………………………………...2

2.Введение . ……………………………………………………………………….…3

3.Краткая характеристика здания ……………… …………………………….……4

4.Обоснование выбранной системы отопления

и типа нагревательных приборов ………………………………………………..5

5.Теплотехнический расчет наружных ограждений

6.Расчет теплопотерь .……………………………………………………….……. 12

7.Гидравлический расчет …………………………………………………………..23

8.Тепловой расчет нагревательных приборов …………………………………...2

9.Расчет и подбор элеватора ………………………………………………………

Оглавление

Лист

2

Введение.

Для создания теплового комфорта в помещениях во время холодного периода года в настоящее время используют системы отопления различных видов: с верхней, с нижней разводкой и т.д. Тепловой комфорт в холодный период года обеспечивается и в том случае если в помещении должна поддерживаться постоянная температура.

Постоянная температура в помещении поддерживается при помощи нагревательных приборов, что положительно влияет на жизнь и деятельность человека.

Первоначально в системах отопления в качестве теплоносителя использовался пар, который поступал после машины. В дальнейшем с развитием технологии развивалась система отопления. Наибольшее развитие отопительной техники связано с индустриализацией страны. В это время создавались различные университеты, вузы которые работали в области отопления.

Наши ученые решили ряд очень важных и трудных теоретических и практических задач, стоящих перед отопительно-вентеляционной техникой. Большие успехи достигнуты в индустриализации монтажных работ.

В плане развития народного хозяйства решается труднейшие задачи по улучшению жилищных условий трудящихся, которые только по линии государственного строительства ежегодно получают миллионы квадратных метров жилой площади. Кроме того, ежегодно расширяется сеть санаториев домов отдыха больниц детских учебных культурно просветительских учреждений; возводится большое количество производственных зданий.

Затраты на отопительно-вентиляционные устройства во вновь строящихся зданиях составляют около 5-6% от общих капиталовложениях в строительстве. Это ставит перед специалистами, работающими в области отопления, задачи экономного и эффективного расходования выделяемых средств и важное и важные задачи по оборудованию зданий установками обеспечивающими поддержание в нутрии помещения температурных условий на заданном уровне при оптимальном расходовании тепла.

Введение

Лист

3

Краткая характеристика здания.

Жилой дом, расположенное в городе Минске. Ориентация главного фасада Запад.

Здание шестиэтажное, бесчердачное с холодным подвалом.

Высота этажа в свету hэт=2,7 м.

Н аружная стена

1 слой – Камни керамические 18 щелевые.( б₁= 120 мм; р₁=1700кг/м³)

2 слой –Газо и пенобетон газо и пеносиликат .( б₂=14 мм; р₂=1000

кг/м³)

3 слой – Известково песчаный раствор.( б₃=Х мм; р₃=15 кг/м³)

Перекрытие над холодным подвалом.

1 слой: Бетон на гравии или щебне из природного камня.

( б₁=160 мм; р₁=2400 кг/м³)

2 слой: Гравий керомзитовый.( б₂=Х мм; р₂=600 кг/м³)

3 слой: Цементно песчаный раствор.( б₃=50 мм; р₃=1800 кг/м³)

4 слой: Дуб вдоль волокон.( б₄=14 мм; р₄=700 кг/м³)

П окрытие.

1 слой: Бетон на гравии или щебне из природного камня.( б₁=180мм; р₁=2400 кг/м³)

2 слой: Плиты мягкие , полужесткие и жесткие минераловатные на сентетическом связующем.( б₂=Х мм; р₁=250 кг/м³)

3 слой: Цементно песчаный раствор.( б₃=35 мм; р₃=1800 кг/м³)

4 слой: Битумы нефтяные строительные и кровельные..( б₄=4 мм; р₄=1000 кг/м³)

5 слой: Рубероид пергамент ,толь ( б₅=200 мм; р₅=2400 кг/м³)

Краткая характеристика здания

Лист

4

Обоснование выбранной системы отопления и типа нагревательных приборов.

Для отопления жилого дома принята система отопления с нижней разводкой магистрали, однотрубная, со смещенным замыкающими участками и кранами двойной регулировки , эта система принята на основании СНиП 2 04.05. Эта система экономична, т.к. узлы обвязки нагревательных приборов однотипны, что значительно снижает сроки, денежные и трудовые затраты на монтаж системы, изготовление деталей по монтажным чертежам, осуществляется индустриальным методом на заводе ЦЗМ.

Нижняя разводка магистрали обусловлена отсутствием чердака и технологического этажа в верхней точке здания . На подводках нагревательных приборов МС140 - 98. устанавливаются краны двойной регулировки, обеспечивающие количественное регулирование теплоносителя. Эта система отопления получила широкое распространение на территории нашей республики. В качестве нагревательных приборов запроектированы чугунные радиаторы, эти радиаторы имеют высокий номинальный тепловой поток что экономично.

Особенности выбранной системы

Лист

5

Теплотехнический

расчет ограждающих конструкций.

Должн.

Фамилия

Подпись

Дата

ИПК 2-70 04 31

Теплотехнический расчет

ограждающих конструкций.

Стадия

Лист

Листов

Разраб.

Гончар А.С.

У

6

6

Консульт

Сосновский В.П.

СТОЗиС гр.121-11

Руковод.

Сосновский В.П.

Конструкция Наружной стены:

1 слой – Камни керамические 18 щелевые.( б₁= 120 мм ; р₁=1700 кг/м³)

2 слой – Газо и пенобетон ,газо и пеносиликат.( б₂=Х мм;

\ р₂=900 кг/м³)

3 слой – Известково песчаный раствор.( б₃=15 мм;

р₃=1600 кг/м³)

Требуется определить сопротивление теплопередачи и толщину кладки

наружной стены жилого здания из мелкоштучных материалов для

климатических условии г. Минска.

Последовательность расчета наружной стены:

1.В соответствии с Л-1 Т.4.1 температура внутреннего воздуха равна t_в=18⁰С,

а относительная влажность 55%

2. В соответствии с Л-1 Т.4.2 влажностной режим помещения «нормальный»,

условия эксплуатации ограждений принимаем по параметру «Б».

3.Расчетные коэффициенты теплопроводности и теплоусвоения принимаем по

Л-1 приложение А:

для камней керомичиских 18 щелевых:

л₁=0,630 (Вт/м ⁰С) п.

S₁=9,58 (Вт/м^{2 0}С)

для газо и пенобетона, газо и пеносиликата:

л₂=0,29 (Вт/м ⁰С) п.

S₂=4,38 (Вт/м^{2 0}С )

для известково-песчаного раствора:

л₃=0,81 (Вт/м ⁰С) п..

S₃=9,76 (Вт/м^{2 0}С)

Теплотехнический расчет

ограждающих конструкций.

Лист

6

4.Нормативное сопротивление теплопередачи для наружных стен крупнопанельных зданий принимается согласно Л-1 Т.5.1: R_н=2,0 ( м ⁰С/Вт)

5. Для определения расчетной зимней температуры наружного воздуха, вычислим тепловую инерцию (массивность) стены по формуле:

Д = R₁*S₁ + R₂*S₂ + R₃*S₃

Определяем термическое сопротивление отдельных слоёв:

для камней керамических 18щелевых:

R₂=б₂/ л₂ =0,120/0,630=0,19 (м^{2 0}С/Вт)

для известкова песчаной штукатурки:

R₃=б₃/ л₃ =0,015/0,81=0,019 (м^{2 0}С/Вт)

Термическое сопротивление для газо пенобетона и газо пеносиликата определяется по формуле:

R₁=R_Н - (R_В + R₂ + R₃ + R_Н);

R_в=1/a _в; R_н=1/a _н.

R_Н=2,0 Л-1 Т.5.1 a _н=23 (Вт/кВ м ⁰С) Л-1 Т.5.7 a _в=8,7 (Вт/кВ м ⁰С) Л-1 Т.5.4

R₂=2,0–(0,115+0,19+0,019+0,043)=1,63 (м²С/Вт)

Значения подставляем в формулу для определения массивности:

Д = R₁*S₁ + R₂*S₂ + R₃*S₃ = =0,19*9,58+1.63*4,38+0,019*9,76=9,1

По табл. 5.2 D>7

6.Согласно Л-1 Т.5.2 для ограждающей конструкции с тепловой инерцией более 7 за температуру наружного воздуха следует принимать среднюю температуру наиболее холодной пятидневки обеспеченностью 0,92 для г.Минска, которая состовляет t_н=-24⁰С Л-1 Т.4.3

7.Определяем требуемое термическое сопротивление стены:

R _тр= (t_в-t₅)*n/a_в* t= (18+24)*1/8,7*6 = 0,804 (м^{2 0}С/Вт)

n-1 Л-1 Т.5.3

а_в-8,7 Л-1 Т.5.4

t_в-6 Л-1 Т.5.5

8.Толщина кладки из перлитобетона должна быть

б₂=л₂*R₂= 0,29*1,63=0,47=470(мм)

Принимаем толщину кладки из перлитобетона равной 500 мм и уточняем сопротивление

теплопередачи стены:

R₂=б₂/л₂=0,120/0,630=0,19

R_т = R_в + R₁ + R₂ + R₃ + R_Н

R_т =0,115+0,19+0,5/0,29+0,019+0,043=2,09 (м^{2 0}С/Вт)

9.Определим коэффициент теплопередачи ограждения:

К=1/R₀=1/2=0,5 (Вт/м^{2 0}С)

R_о=2,0

б₀ = б₁ + б₂ + б₃ = 120+470+15=615=0,62 м

Принимаем толщину ограждающей стены 0,62(м).

Теплотехнический расчет

ограждающих конструкций.

Лист

7

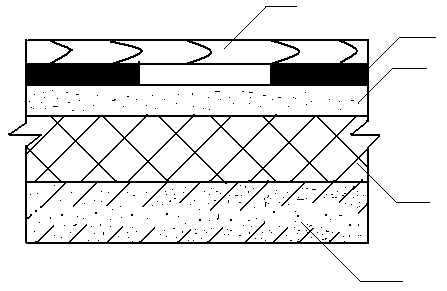

Конструкция перекрытия над

холодным подвалом:

2

1 слой: Бетон на гравии или щебне из природного камня

б₁=160 мм

р₁=2400 кг/м³

4 3

2 слой: Гравий киромзитовый

б₂=Х мм

р₂=600кг/м³

3 слой: Цементно-песчаный раствор

б₃=50 мм

р₃=1800 кг/м³

4 слой: дуб вдоль волокон

б₄=14 мм

р₄=700 кг/м³

Последовательность расчета:

1.В соответствии с Л-1 Т.4.1 температура внутреннего воздуха равна t_в=18⁰С,

а относительная влажность 55%/

2. В соответствии с Л-1 Т.4.2 влажностной режим помещения «нормальный»,

условия эксплуатации ограждений принимаем по параметру «Б».

3.Расчетные коэффициенты теплопроводности и теплоусвоения принимаем по

Л-1 приложение А:

Бетон на гравии или щебне из природного камня

л₁=1,86 (Вт/м ⁰С)

S₁=17,88 (Вт/м^{2 0}С)

Гравий киромзитовый

л₂=0,23 (Вт/м ⁰С)

S₂=3.60 (Вт/м^{2 0}С )

Цементно-песчаный раствор

л₃=0,93 (Вт/м ⁰С)

S₃=11,09 (Вт/м^{2 0}С)

Дуб вдоль волокон

л₄=0,41 (Вт/м ⁰С)

S₄=7,83 (Вт/м^{2 0}С)

4.Нормативное сопротивление теплопередачи для перекрытия над неотапливаемым подвалом принимается согласно Л-1 Т.5.1: R_н=3,0 (кв м ⁰С/Вт)

5. Для определения расчетной зимней температуры наружного воздуха, вычислим тепловую инерцию (массивность) ограждения по формуле:

Д = R₁*S₁ + R₂*S₂ + R₃*S₃ + R₄*S₄

Определяем термическое сопротивление отдельных слоёв:

Бетон на гравии или щебне из природного камня

R₁=б₁/ л₁ =0,16/1,86=0,086 (м^{2 0}С/Вт)

Цементно-песчаный раствор

R₃=б₃/ л₃=0,05/0,93=0,054 (м^{2 0}С/Вт)

Дуб вдоль волокон

R₄=б₄/ л₄ =0,014/0,41=0,034(м^{2 0}С/Вт)

Теплотехнический расчет

ограждающих конструкций.

Лист

8

Термическое сопротивление для матов минераловатных прошивных определяется

по формуле:

R₂=R_Н - (R_В + R₁ + R₃ + R₄ + R_Н);

R_в=1/a _в; R_н=1/a _н.

R_Н=3,0 Л-1 Т.5.1 a _н=6 (Вт/кВ м ⁰С) Л-1 Т.5.7 a _в=0,9 (Вт/кВ м ⁰С) Л-1 Т.5.4

R₂= 3–(1,1+0,086+0,054+0,034+0,16)=1,71 (м²⁰С/Вт)

Значения подставляем в формулу для определения массивности:

Д = R₁*S₁ + R₂*S₂ + R₃*S₃ + R₄*S₄= =0,086*17,88+1,71*3,60+0,054*11,09+0,034*7,83=8,5

Ограждение массивное ; т.к. 3,75 <4

6.Согласно Л-1 Т.5.2 для ограждающей конструкции с тепловой инерцией ниже 4 за температуру наружного воздуха следует принимать температуру наиболее холодных суток обеспеченностью 0,92 которая для города Минска равна t_н=-28⁰С Л-1 Т.4.3

7.Определяем требуемое термическое сопротивление стены:

R_тр= (t_в-(-t_н⁵))*n/a_в* t_в= (18-(-24))*0,9/0,9*2 = 21 (м^{2 0}С/Вт)

n-0,9 Л-1 Т.5.3

а_в- 8,7 Л-1 Т.5.4

t_в-2 Л-1 Т.4.3

8.Толщина слоя матов минераловатных прошивных определяется по формуле:

Б₂=л₂*R₂= 0,023*1,71=0,4 (мм)

уточняем сопротивление теплопередачи перекрытия:

R_т = R_в + R₁ + R₂ + R₃ + R₄ + R_Н

R_т =1,1+0,0,86+0,4/0,23+0,054+0,034+0,16= 3(м^{2 0}С/Вт)

9.Определим коэффициент теплопередачи перекрытия над холодным подвалом:

К=1/R₀=1/3=0,3 (Вт/м^{2 0}С)

б₀ = б₁ + б₂ + б₃ + б₄ = 0,16+0,00004+0,05+0,014=0,2(м)

Принимаем толщину перекрытия над холодным подвалом 0,2(м).

Теплотехнический расчет

ограждающих конструкций.

Лист

9

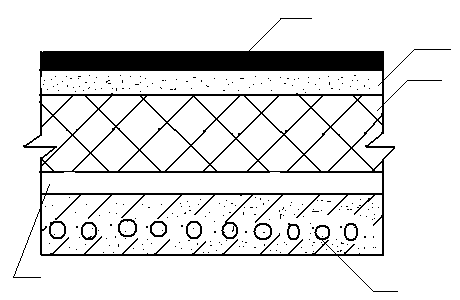

Конструкция покрытия:

2

1 слой: Бетон на гравии или щебня из природного камня

б₁=180 мм

р₁=2400 кг/м³

2 слой: плиты мягкие, полужесткие и жесткие минераловатные на синтетическом связуещем

б₂=Х мм

р₂=250кг/м³

3 слой: Цементно песчаный раствор

б₃=35 мм

р₃=1800 кг/м³

4 слой: Битумы нефтяные строительные кровельные

б₄=4мм

р₄=1000кг/м³

5 слой: Рубероид, пергамент ,толь

б₅= 5 мм

р₅₌ 600 мм

Последовательность расчета:

1.В соответствии с Л-1 Т.4.1 температура внутреннего воздуха равна t_в=18⁰С,

а относительная влажность 55%/

2. В соответствии с Л-1 Т.4.2 влажностной режим помещения «нормальный»,

условия эксплуатации ограждений принимаем по параметру «Б».

3.Расчетные коэффициенты теплопроводности и теплоусвоения принимаем по

Л-1 приложение А:

Бетон на гравии или щебня из природного камня

л₁=1,86(Вт/м ⁰С) п.

S₁=17,88 (Вт/м^{2 0}С)

Плиты мягкие полужесткие и жесткие минераловатные

Л₂=0,069 (Вт/м ⁰С) п.

S₂=1,08 (Вт/м^{2 0}С)

Цементно-песчаный раствор:

Л₃=0,93 (Вт/м ⁰С) п.

S₃=11,09 (Вт/м^{2 0}С )

Битумы нефтяные строительные кровельные

Л₄=0,27 (Вт/м ⁰С) п.

S₄=6,80 (Вт/м^{2 0}С)

Руберойд, пергамент .толь

Л₅= 0,17 (Вт/м ⁰С) п

S₅=3,53 (Вт/м^{2 0}С)

4.Нормативное сопротивление теплопередачи для покрытия принимается согласно Л-1 Т.5.1:

R_н=3,0 (кв м ⁰С/Вт)

5. Для определения расчетной зимней температуры наружного воздуха, вычислим тепловую инерцию (массивность) ограждения по формуле:

Д = R₁*S₁ +R₁*S₁ + R₂*S₂ + R₃*S₃ + R₄*S₄

Определяем термическое сопротивление отдельных слоёв:

Бетон на гравии или щебня из природного камня

R₁=б₁/ л₁ =0,18/1,86=0,097 (м^{2 0}С/Вт)

Цементно –песчаный раствор

R₃=б₃/ л₃ =0,035/0,93=0,038 (м^{2 0}С/Вт)

Теплотехнический расчет

ограждающих конструкций.

Лист

10

Битумы нефтяные строительные кровельные

R₄=б_4/ л₄ =0,004/0,027=0,015 (м^{2 0}С/Вт)

Рубероид, пергамент, толь

R₅=б₅/ л₅ =0,005/0,17=0,029 (м^{2 0}С/Вт)

Термическое сопротивление для матов минераловатных прошивных

определяется

по формуле:

R₂=R_Н - (R_В + R₁ + R₃₊ R₄ + R₅ + R_Н);

R_в=1/a _в; R_н=1/a _н.

R_Н=3,0 Л-1 Т.5.1 a _н=12(Вт/кВ м ⁰С) Л-1 Т.5.7 a _в=8,7 (Вт/кВ м ⁰С) Л-1 Т.5.4

R₂=3,0–(0,115+0,097+0,038+0,015+0,029+0,083)=2,62 (м²⁰С/Вт)

Значения подставляем в формулу для определения массивности:

Д = R₁*S₁ +R₂*S₂ + R₃*S₃ + R₄*S₄ + R₅*S₅= 0,097*17,88+2,62*1,08+0,038*0,93+0,015*6,80+0,029*3,53=4,8

6.Согласно Л-1 Т.5.2 для ограждающей конструкции с тепловой инерцией свыше 4,0 «7,0» за температуру наружного воздуха следует принимать среднюю температуру наиболее холодных трёх суток которая для г. Минской области равна -28 (Л-1 Т.4.2)

7.Определяем требуемое термическое сопротивление :

R _тр= (t_р-(-t_хс³))*n/a_в* t_в= (18-(-28))*0,9/8,7*4 = 1,19 (м^{2 0}С/Вт)

n- 1 Л-1 Т.5.3

а_в- 8,7 Л-1 Т.5.4

t_в- 4 Л-1 Т.4.3

8.Толщина слоя из матов минераловатных определяется по формуле:

Б₂=л₂*R₂= 0,069*2,62=0,2 (м)

уточняем сопротивление теплопередачи перекрытия:

R_т = R_в + R₁ + R₂+ R₃ + R₄ + R₅ + R_Н

R_т = 0,115+0,097+0,2/0.069+0,038+0,015+0,029+0,083=3(м^{2 0}С/Вт)

9.Определим коэффициент теплопередачи ограждения:

К=1/R₀=1/3=0,3 (Вт/м^{2 0}С)

б₀ = б₁+ б₂+ б₃ + б₄ + б₅ =0,18+0,00002+0,035+0,004+0,005=0,21 (м)

Принимаем толщину покрытия 0,21 (м).

Результаты теплотехнического расчета сводим в таблицу:

Теплотехнический расчет

ограждающих конструкций.

Лист

11

Расчет

теплопотерь.

Должн.

Фамилия

Подпись

Дата

ИПК 2-70 04 31

Расчет теплопотерь.

Стадия

Лист

Листов

У

12

11

Разраб.

Гончар А.С.

СТОЗиС гр.121-11

Консульт.

Сосновский В.П.

Руковод.

Сосновский В.П.

Рассчитать тепло потери 6 - ти этажного жилого здания расположенного в

г. Минске.

Исходные данные:

1)Высота этажа в свету h_эт=2,7м

2)Здание без чердачное с холодным подвалом

3)Ориентация главного фасада – Запад “З”

4)Расчетная температура наружного воздуха t_н= - 24⁰С

5)Коэффициент теплопередач:

а)Наружная стена К=0,5Вт/м^{2 0}С,

б)Покрытие К=0,3Вт/м^{2 0}С,

в) Перекрытие над холодным подвалом К=0,3Вт/м^{2 0}С.

Значение а,б,в, принимаем из теплотехнического расчета

6)Сопротивление теплопередачи световых проемов (окна). R=0,42 м^{2 0}С/Вт (Л-1).

К=1/R=1/0,42=2,38 Вт/м^{2 0}С

7)Коэффициент теплопередачи дверных проемов в деревянных переплетах К=2,32 Вт/м^{2 0}С (ссылка на литературу Л-2)

8)Наружные двери лестничной клетки высота 2,2м и ширина 1,2 м.

9)толщина межэтажных перекрытий: δ=0,3м.

Расчет теплопотерь.

Лист

12

Расчет теплопотерь.

Лист

13

.

Лист

Бытовые тепловыделения:qбыт.=A*21=10,5*21=220; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (1205+450)-220=1435; Вт Qрасч = 1435Вт

Комнаты 117-127 аналогичны комнате 116.

Расчет теплопотерь.

Лист

15

=====2 ЭТАЖ=====

Бытовые тепловыделения:qбыт.=A*21=9.9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (910+420) – 210=1120; Вт Qр =1120 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420) – 210=665; Вт Qр =665 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420) – 210=665; Вт Qр =665 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420) – 210=665; Вт Qр =665 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420) – 210=665; Вт Qр =665 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420) – 210=665; Вт Qр =665 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*39*19,8=780; Вт ∑ Q=625 ; Вт

Бытовые тепловыделения:qбыт.=A*21=19.8*21=415; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (625+780)-415=990; Вт Qр =990 Вт;

Расчет теплопотерь.

Лист

16

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*40*9,9=400; Вт ∑ Q=430 ; Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (430+400)-210=620; Вт Qр =620Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=455 ; Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420)-210=665; Вт Qр =665Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9.9=420; Вт ∑ Q=455 ; Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420)-210=665; Вт Qр =665Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9.9=420; Вт ∑ Q=455 ; Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (455+420)-210=665; Вт Qр =665Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*40*9,9=400; ∑ Q=430 ; Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (430+400) –210=620; Вт Qр =620Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*40*9,9=400; Вт ∑Q=430;Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (430+400) – 210=620; Вт Qр =620Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*20,3=865; Вт ∑ Q=900 ; Вт

Бытовые тепловыделения:qбыт.=A*21=20,3*21=420; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (900+865)-420=1345; Вт Qр =1345Вт;

Расчет теплопотерь.

Лист

17

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=470

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (470+420)-210=680; Вт Qр =680 Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*9,9=420; Вт ∑ Q=470

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (470+420)-210=680; Вт Qр =680 Вт

Бытовые тепловыделения:qбыт.=A*21=9,9*21=210; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (975+420)-210=1185; Вт Qрасч = 1185Вт

Комнаты 217-227 аналогичны комнате 216.

Расчет теплопотерь.

Лист

18

=====6 ЭТАЖ=====

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; Вт ∑ Q=1345 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (1345+550)-270=1625; Вт Qр =1625 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; ∑ Q=740 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (740+550) – 270=1020; Вт Qр =1020Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; ∑ Q=740 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (740+550) – 270=1020; Вт Qр =1020Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; ∑ Q=740 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (740+550) – 270=1020; Вт Qр =1020Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; ∑ Q=740 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (740+550) – 270=1020; Вт Qр =1020Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*12,9=550; ∑ Q=740 ; Вт

Бытовые тепловыделения:qбыт.=A*21=12,9*21=270; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (740+550) – 270=1020; Вт Qр =1020Вт ;

Расчет теплопотерь.

Лист

19

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*39*39=1545; Вт ∑Q=1165; Вт

Бытовые тепловыделения:qбыт.=A*21=39*21=820; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (1165+1545)-820=1890; Вт Qр =1890Вт

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*40*19,5=790; Вт ∑ Q= 710 ; Вт

Бытовые тепловыделения:qбыт.=A*21=19,5*21=410; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (710+790) – 410=1090; Вт Qр =1090 Вт;

На инфильтрацию воздуха:Q=0,28*Ln*P*C*(tp-tн)*n*A=0,28*3*1,21*1*42*19,5=830; Вт ∑ Q=745; Вт

Бытовые тепловыделения:qбыт.=A*21=19.5*21=410; Вт

Расчетные теплопотери:Qр=(Qобщ.+Q)-qбыт = (745+830)-410=1165; Вт Qр =1165 Вт
