4.10 Эллипс (Ellipse)
Эллипс рисуется:
- с помощью команды Рисовать/ Эллипс(см. рис. 2.11, рис.2.12);
-
пиктограммы;
- команды ellipse , вводимой с командной строки.

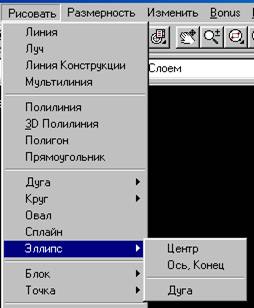

Рисунок 2.11. – Диалоговое окно
Рисунок 2.12 Эллипс
Эллипс в зависимости от выбранных опций в команде можно построить четырьмя способами:
- по центру и двум полуосям;
- по оси и полуоси;
- по оси и углу поворота воображаемого круга относительно оси построений;
- по центру, длине полуоси и углу поворота воображаемого круга относительно оси построений.
4.11. Полилиния (Pline)
Полилиния - ломаная линия . Этот примитив в AutoCADе рисуется командой Рисовать/ Полилиния и далее м.б. задан стиль линии Формат/ Стиль линии (см. рис. 2.14).
Command: Pline
From point:
Current line-width is 0.0000 (Текущая ширина линии) Arc/Close/Halfwidth/Length/Undo/Width/<Endpoint of line>:
Рассмотрим опции:
Arc (Дуга) A – переход в режим рисования дуг;
Close (Замкни) C - Замкнуть полилинию;
Halfwidth (Полуширина) H- Полуширина текущего сегмента;
Length (Длина) L –Длина последующего сегмента;
Undo (Отмени) U - отмена последнего сегмента;
Width (Ширина)W –ширина последующего отрезка;
Рисунок 2.14 – Полилиния
4.12. Фигура (Solid)
Фигура - это часть плоскости ограниченная четырехугольником (треугольником) . Область может быть закрашенной или не закрашенной в зависимости от значения системной переменной FILLMODE (1-закраска включена, 0-отключена). Этот примитив в системе AutoCAD рисуется командой ФИГУРА (solid), с помощью четырех точек, две из них могут совпадать, последовательность точек влияет на вид фигуры. Команда дает возможность вычерчивать сплошные области путем ввода их как четырехугольных или треугольных секций.
Сначала вводятся две крайние точки начальной грани. Затем либо две точки следующей грани, либо одну точку для задания треугольной секции. Ввод граней можно продолжать до завершения построения тела. Например для вычерчивается тела (см. рис. 2.15) необходимо выполнить:
Command:Fill
OFF/ON <ON>: ON
Command: Solid
First point: 100,200
Second point: 200,200
Third point: 150,250
Fourth point:
Third point: 100,200
Fourth point: 200,200
Third point: 100,100
Fourth point: 200,100
Рисунок 2.15. – Фигура
4.13. Кольцо (Donut)
С помощью команды donut введенной с командной строки можно построить кольцо. Пример команды donut :
Command: donut
Inside diameter <10.0000>: Second point:
Outside diameter <20.0000>: Second point:
Center of doughnut:
Рисунок 2.16 Кольцо
Рисунок 2.17 Эскиз
4.14. Эскиз (Sktch)
С помощью команды sktch можно рисовать эскизные линии или линии выполненные как бы от руки (реки на картах и т.д.). Перед использованием команды необходимо отключить режимы ORTO (кл.F8) и шаг (кл.F9).
Пример команды sktch :
Command: sketch
Record increment <1.0000>: (Приращение)
