4.3. Линия (Line).

Линия - это часть прямой линии, задаваемая двумя крайними точками с нулевой шириной (1 пиксель). Линия является наиболее фундаментальным примитивом для любого чертежа. Для его обрисовки вводим команду Рисовать/ Линия.Линию, как любой др. примитив можно нарисовать путем выбора с помощью мыши соответствующей пиктограммы на панели инструментов.

Команда рисования линии:

Command:

Line From point:

To point:

Координаты точек можно ввести с клавиатуры либо с помощью мыши. При этом получим изображение представленное на рис.2.3.

Рисунок 2.3. Рисование линии

4.4. Мультилиния (Mline)

Мультилиния двумерная ломаная линия состоящая из нескольких параллельных отрезков (от 1 до 16) каждый из которых может иметь свои атрибуты.

Этот примитив в системе AutoCAD рисуется либо командой меню Рисовать/ Мультилиния и далее м.б. задан стиль линии Формат/ Стиль Мультилиний (см. рис. 2.4), либо командой вводимой с командной строки:

Command: Justification\Scale\Style\<From Point> указываются координаты первой точки;

J - установка режима выравнивания;

S - установка масштаба (ширины) мультилинии;

ST - выбор стиля мультилинии,

Command: To point указываются координаты точек.

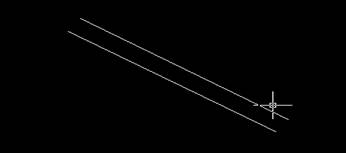

Рисунок 2.4. - Мультилиния

4.5. Линия конструкции (Xline).

Прямая. Линия конструкции линия с концами уходящими в бесконечность. Этот примитив в системе AutoCAD рисуется командой Рисовать/ Линия конструкции и далее м.б. задан стиль линии Формат/ Стиль линий (см. рис. 2.5).

Рисунок 2.5. - Линия конструкции

4.6. Полигон (Polygon Многоугольник).

Многоугольник рисуется с помощью команды Рисовать/ Полигон (см. рис. 2.6). Для ее выполнения необходимо задать опции:

количество углов от 3 до 1024;

координаты центра (можно курсором);

вписанный либо описанный в окружность (I/C).

Рисунок 2.6. – Полигон

4.7 Прямоугольник (Rectangle)

Прямоугольник рисуется:

• с помощью команды Рисовать/ Прямоугольник (см. рис. 2.7);.

• пиктограммы ;

- команды rectangle, вводимой с командной строки.

Рисунок 2.7. – Прямоугольник

4.8. Дуга (Arc)

Дуга - часть окружности, которая геометрически определяется центром, радиусом и двумя центральными углами. Существует более 10 способов построения дуги (рис. 2.9). При выполнении команды в диалоге предлагается выбрать способ построения из экранного меню, один из способов предлагается по умолчанию (3-точки ) (рис. 2.10).

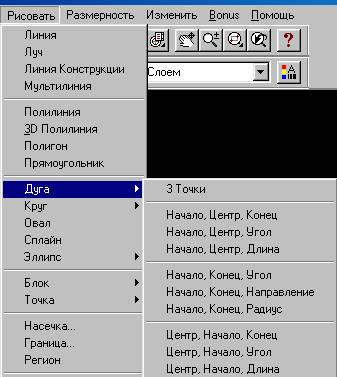

Рисунок 2.9. – Диалоговое окно

Рисунок 2.10. – Дуга

4.9. Круг (Circle)

Круг - часть плоскости ограниченная окружностью. Для построения круга используется команда Circle при этом м.б. использовано шесть способов построения (см. рис. 2.9). Выполнение команды, приведенной ниже рисует круг (см. рис. 2.10) .

Command: circle

3P/2P/TTR/<Center point>: 100,100

Diameter/<Radius>:100

Command:

Рисунок 2.10. – Круг

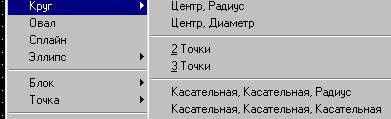

Рисунок 2.9. – Диалоговое окно
