4.2. Полевые транзисторы

Полевым транзистором называется трёхэлектродный полупроводниковый прибор, работа которого основана на использовании электрического поля для управления током, протекающим от одного электрода полевого транзистора к другому. Поле воздействует на проводимость полупроводникового материала, что и приводит к изменению силы тока. Область между двумя электродами (проводящий слой), по которой течёт ток, называется каналом. Ток в канале создаётся за счёт основных носителей заряда, а канал имеет один тип проводимости. Поэтому такие транзисторы называют униполярными19.

Электрод, из которого в канал втекают основные носители, называется истоком и обозначается буквой И, а электрод, в который носители вытекают из канала, называется стоком и обозначается – С [10]. Электрод, на который подаётся сигнал, управляющий электрическим полем в канале, называется затвором и обозначается буквой З.

4.2.1. Типы и работа полевых транзисторов

Основным способом движения носителей заряда, образующих ток в канале полевого транзистора, является их дрейф в электрическом поле.

Затвор полевого транзистора может быть выполнен в виде p-n перехода или в виде проводящего слоя, отделённого от канала тонким слоем изолятора. В качестве изолятора преимущественно используется оксид, в частности, двуокись кремния – SiO2. В качестве проводящего слоя затвора может быть использован металл, например алюминий. Такой полевой транзистор называется МДП – транзистором (металл – диэлектрик - полупроводник)20.

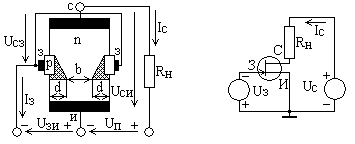

Рис. 5.1. Полевой транзистор с p-n переходом и каналом типа n.

В полевом транзисторе с объёмным каналом площадь поперечного сечения канала меняется за счёт изменения площади обеднённого слоя обратно включённого p-n перехода [9]. Сечение полевого транзистора с управляющим p-n переходом показано на рис 5.1. На этом рисунке включение источников питания соответствует схеме с общим истоком. При анализе будем учитывать полярность подключения источников.

На управляющий p-n переход, то есть, между затвором и истоком подаётся обратное напряжение Uзи. Рабочую область переменной величины, расположенную под p-n переходом (затвором), как указывалось выше, называют каналом. На рисунке толщина21 канала обозначена b. При увеличении абсолютного значения обратного напряжения, приложенного к p-n переходу, площадь перехода увеличивается, а проводящий канал сужается. Это означает увеличение сопротивления канала и уменьшение выходного тока.

Ток затвора имеет малую величину, так как на затвор подано обратное напряжение Uзи. Характер изменения тока стока удобно рассмотреть на передаточной характеристике22, рис. 5.2.

Рис. 5.2. Статическая передаточная вольтамперная характеристика полевого транзистора с управляющим p-n переходом (для схемы с общим истоком).

На рис. 5.2. показано семейство, состоящее из трёх характеристик. Каждая кривая соответствует конкретному напряжению сток-исток. Кривые, расположенные выше, соответствуют большим напряжениям Uси. Для одной из характеристик указано напряжение отсечки тока.

При входном напряжении Uзи = Uзи отс, соответствующем обратному напряжению на p-n переходе, при котором токопроводящий канал транзистора будет полностью перекрыт, выходной ток транзистора Ic будет равен нулю. При Uзи > Uзи отс в канале появляется слой шириной b, по которому от стока к истоку начинает протекать ток Ic . Из рассмотрения характеристик, приведённых на рис. 5.1, видно, что полярности управляющего и выходного напряжений полевого транзистора с управляющим p-n переходом не совпадают.

В МДП транзисторе металлический затвор изолирован от полупроводниковой подложки слоем диэлектрика. Обычно в качестве диэлектрика, как упоминалось выше, используется двуокись кремния (SiO2). Структура МДП транзистора приведена на рис. 5.3.

Рис. 5.3. Модель структуры МДП транзистора.

Рассмотрим случай, когда напряжение на затворе отсутствует. В этом случае при подаче напряжения между стоком и истоком, с учётом полярности, указанной на рисунке, между стоком и истоком окажутся встречно включённые p-n переходы. Это означает, что сопротивление между истоком и стоком велико. Соответственно ток стока оказывается мал. При подаче на затвор отрицательного напряжения Uзи , приповерхностный слой подложки p типа обогатится дырками и значении тока Ic практически не изменится.

Если подать на затвор положительное напряжение, то под его действием дырки будут вытесняться вглубь подложки, а электроны будут концентрироваться в подзатворной области. Таким образом, под пластиной затвора образуется обогащённый электронами слой подложки. Количество этих электронов существенно меньше, чем в областях положки n+ типа23, примыкающих к истоку и стоку. Однако, этой концентрации электронов по отношении к основным носителям заряда в p области, по мере возрастания положительного напряжения на затворе, становится достаточно для образования проводимости противоположной к проводимости подложки р типа. Образовавшийся слой с проводимостью типа n называется инверсным (обратным). Образовавшийся проводящий канал замыкает собой, примыкающие к стоку и истоку n+ области подложки.

Такой канал называется индуцированным, то есть, наведённым полем. Индуцированные каналы отсутствуют в равновесном состоянии и возникают под действием внешнего напряжения, имеющего необходимые полярность и величину.

Напряжение на затворе, при котором возникает токопроводящий канал, называется пороговым.

Выходные вольтамперные характеристики МДП транзистора с индуцированным n каналом для схемы с общим истоком лежат в первом квадранте. Для этих транзисторов полярности входного и выходного напряжений совпадают, увеличение напряжения Uзи ведёт увеличению тока стока.

Транзисторы с индуцированными каналами широко распространены. Топологические параметры транзисторов определяют их параметры и возможности применения. Обозначим длину канала L, а ширину канала – W. Неравенство L/W>>1 («длинный» канал) и обратное неравенство L/W<<1 («короткий» канал) определяют схемное использование соответствующего транзистора. Соотношение L/W определяет усилительные свойства МДП транзистора. Для увеличения крутизны s надо делать короткий канал.

Наряду с транзисторами с индуцированным каналом существуют транзисторы со встроенным каналом. У этих транзисторов существует под затвором инверсный слой, то есть, проводящий встроенный канал. Этот канал создают путём ионного легирования в виде тонкого приповерхностного слоя. Транзисторы с встроенным каналом работают при обеих полярностях напряжения на затворе. При отсутствии управляющего напряжения (Uзи = 0) значение выходного тока отлично от нуля. Это значение тока называют начальным током стока.
