144) Виды приточных турбулентных струй
Используются для подачи притока в помещение. Это позволяет отказаться, в ряде случаев, от воздуховодов. В вентиляции все струи турбулентные. Струя – воздушный поток с поперечным сечением конечных размеров. Компактные струи – образуются при истечении воздуха из круглых, прямоугольных и квадратных отверстий. На некотором расстоянии от отверстия истечения, компактная струя преобразуется в круглую.
Коническая струя: Кольцевая струя: Веерная струя:
З
акрученные
струи – насадок истечения имеет
крыльчатку.
- направляющий аппарат вентилятора. В порядке дальнобойности: компактные, конические, кольцевые (несмыкающиеся, смыкающиеся), веерные, закрученные.
145) Формулы определения скорости и температуры в произвольной точке оси струи
;
146) Формулы определения скорости и температуры в произвольной точке струи
1
)
проводим через точку плоскость
перпендикулярную оси струи и определяем
Х1.
2) определяем координату У1
с=0,082.

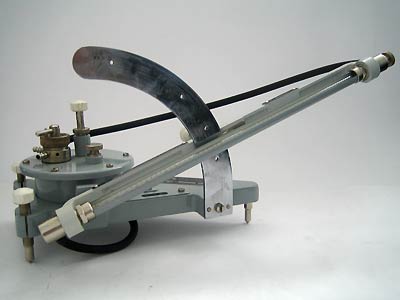

147) Конструкция микроманометра ММН
Н
азначение:
измерение незначительных разностей
давлений неагрессивных к стали, латуни
и олову газов. С привлечением
пневмометрических трубок может быть
использован для измерения скорости
воздушного потока в различных воздуховодах.
148) Измерение статического, динамического и полного давления в приточном и вытяжном воздуховодах. Трубка Пито.
Прибор для измерения динамического напора текущей жидкости (суспензии) или газа. Названа по имени изобретателя. Представляет собой Г-образную трубку. Применяется при определении относительной скорости и объемного расхода в газоходах и вентиляционных системах в комплекте с дифференциальными манометрами.
149) Разновидности приточных струй
Изотермические и неизотермические. Все вентиляционные струи – неизотермические. Изотермическая – температура струи = температуре воздуха помещения. Неизотермические делятся на слабоизотермические и сильноизотермические. Если есть разность температур воздуха струи и окружающего, то есть разность плотностей воздуха. В помещение могут подаваться несколько струй, которые влияют друг на друга.

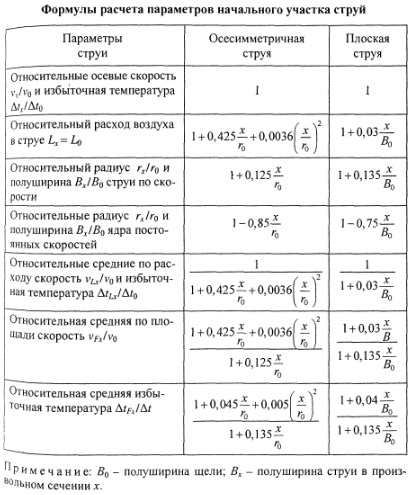

150) Основные расчетные формулы для расчета воздухораздачи.
Возможно интенсивное воздействие
гравитационных струй, оценивается
критерием Архимеда, рассчитывается для
определенного сечения струи
* ответ на 150 возможно не по теме.
