Силикоз
Возникает при вдыхании в течение
длительного времени пыли, содержащей
SiO
.
Признаки – выделение гнойной мокроты.
Является причиной туберкулеза лёгких.
Асбестоз
Следствие вдыхания волокнистой асбестовой пыли. Симптомы: приступообразный кашель, резкая слабость, серо-землистая окраска кожных покровов, осложнение – рак легких.
Задачи вентиляции
поддержание состояния воздушной среды, благоприятной для пребывания в помещении человека и выполнения технологических процессов.
Борьба с профессиональными заболеваниями, путем обеспечения требуемых нормами условий на рабочих местах.
Защита атмосферного воздуха от загрязнений вредными веществами, содержащимися в вентиляционных выбросах.
Результирующая температура
;
более точно:
.
Определяется, как средняя арифметическая
между температурой воздуха и радиационной
температурой.
Эффективная температура
Температура насыщенного водяными парами неподвижного воздуха, вызывающая такое же тепловое ощущение, как ненасыщенный неподвижный воздух, при исследуемой температуре.
Эквивалентная эффективная температура
Температура насыщенного водяными парами воздушного потока определенной скорости, который вызывает такое же тепловое ощущение, как и воздушный поток ненасыщенного воздуха.
Шаровой термометр
обычный – для измерения результирующей температуры; в виде зачерненной снаружи полой сферы, внутри которой помещен либо стеклянный термометр, либо термоэлектрический преобразователь.
Для определения локальной ассиметрии результирующей температуры – при наличии поверхностей с высокими температурами; одна полусфера зеркальная, вторая – черная.
Конструкция кататермометра, порядок применения
Продолговатый термометр, особой
конструкции, резервуар которого наполнен
ртутью или спиртом. При измерениях его
помещают в воду с t = 50-70
и выдерживают в ней до тех пор, пока
мениск спирта или ртути не достигнет
верхней расширенной чести термометра.
После нагрева его вытирают и определяют
время, за которое мениск проходит
значения с 38
до
35
.
Цель применения кататермометра
A – Ката; q
– количество теплоты, за время охлаждения
термометра (указано на термометре)
- время охлаждения. Используют 3 типа
кататермометров: сухой, мокрый
(резервуар обматывается влажной тканью)
и посеребренный (резервуар посеребрен).
Используются для определения различных
комплексных показателей, например для
измерения радиационной температуры,
вместо шарового можно применить сухой
и посеребренный,
,
- разность величин Ката сухого и
посеребренного,
-
разница между коэффициентами излучения.
Понятие вентиляции
Вентиляцией называется регулируемый воздухообмен в помещении, удаление воздуха из помещения и замена его свежим, в необходимых случаях обработанных воздухом. Предназначена для обеспечения необходимой чистоты, температуры, влажности воздуха Бывает естественная и принужденная.
Определение воздухообмена
Под воздухообменом принято понимать удаление загрязненного воздуха и подача в помещение чистого воздуха.
Классификация вентиляционных систем по назначению
Разделяются на приточные и вытяжные. Приточные – подают воздух в помещение, системы, удаляющие воздух, принято называть вытяжными. Своим совокупным действием они организуют приточно-вытяжную вентиляцию помещения. Если вентилируется весь объем помещения или его рабочая зона, при наличии рассредоточенных источников вредных выделений, вентиляцию называют общеобменной приточно-вытяжной. Удаление воздуха непосредственно от выделяющего вредные выделения оборудования или подача воздуха на рабочие места или в определенную часть помещения, называется местной вентиляцией.
13) Понятие «Вентиляционная система»
Вентиляционной системой называют совокупность устройств для обработки, транспортирования, подачи или удаления воздуха.
14) Понятие «Вентиляционная камера»
Помещение, в котором располагается комплект оборудования для обработки и перемещения воздуха в системах вентиляции. Приточно-смесительные камеры – для смешивания наружного воздуха с рециркуляционным. Приточные вент-камеры предназначены для промышленного и гражданского строительства и могут быть использованы в качестве вентиляционных и отопительно-вентиляционных установок, с рециркуляцией воздуха и без.
15) Классификация вентиляционных систем по способу организации вентиляции
Различают централизованные и децентрализованные системы вентиляции. В централизованных системах приточные и вытяжные установки обслуживают группу помещений или здание в целом. В случае вентиляции помещений большой площади, предпочтительнее может оказаться децентрализованная вентиляция несколькими приточно-вытяжными агрегатами. Этот способ позволяет обойтись без разветвленной сети воздуховодов.
16) Классификация вентиляционных систем по способу побуждения движения воздуха
- с механическим побуждением (с применением вентиляторов, эжекторов и пр.)
- с гравитационным побуждением (действие гравитационных сил, ветра).
Воздух в вент. помещение может подаваться или удаляться через разветвленную сеть воздуховодов (канальные) или через проемы в ограждениях (бесканальные). Наиболее широко применяются канальные системы с механическим побуждением. Приточная система вентиляции с мех. побуждением, может быть выполнена с рециркуляцией.
17) Понятие рециркуляции
Рециркуляцией называют подмешивание удаленного воздуха к приточному. Бывает полная и частичная. Частичная применяется в системах обычной вентиляции в рабочее время, так как в помещение необходим приток наружного воздуха. Минимальное количество наружного воздуха не должно быть меньше санитарной нормы. Применение рециркуляции позволяет экономить расход теплоты зимой.
18) Прямоточная приточно-вытяжная вентиляция
П
рименяется
преимущественно в производственных
помещениях, в которых применение
рециркуляции запрещено. Причиной запрета
могут являться выделение в воздух
помещения токсичных паров и газов,
болезнетворных бактерий и т.д. Расход
теплоты на подогрев приточного воздуха
максимален. ВУ - вытяжная вентиляционная
установка, ПК – приточная камера.
19) Приточно-вытяжная вентиляция с частичной рециркуляцией
П
рименяется
для вентиляции гражданских и
производственных помещений с теплоизбытками
при отсутствии выделения в воздух
токсичных паров и газов, резких запахов
и т.п.
Кл 1 – клапан, регулирующий количество воздуха, удаляемого в атмосферу. Кл 2 – регулирует количество рециркуляуионного воздуха.
20) Приточно-вытяжная вентиляция с полной рециркуляцией
П
рименяется
в случае работы системы вентиляции в
режиме воздушного отопления в нерабочее
время. Является специальным видом
вентиляции, применяемой в космических
кораблях, на космических станциях,
подводных лодках и т.п.
21) Аварийная система вентиляции. Схема.
Д
ля
одноэтажных зданий часто состоят из
ПК, подающей в помещение при внезапном
поступлении большого количества
токсичных или взрывоопасных веществ
неподогретый наружный воздух. Загрязненный
воздух удаляется через специальный
проем в ограждении или вытяжную шахту.
Рис. – прямоточная приточно-вытяжная
система вентиляции с механическим
побуждением и вытяжкой на «выдавливание».
22) Приточно-вытяжная бесканальная система вентиляции с естественным побуждением.
П
рименительно
к производственным зданиям получила
название аэрация. Производится
через специальные аэрационные приточные
и вытяжные проемы с регулирующими
устройствами, позволяющими изменять
величину воздухообмена или полностью
прекращать его. Широко применяется для
удаления теплоизбытков из производственных
помещений.
23) Приточная местная канальная вентиляция
П
рименяется
в производственных помещениях. Служит
для подачи притока по сети воздуховодов
на постоянные загазованные или
подвергающиеся тепловому облучению
рабочие места. Более известна как
воздушное душирование наружным
воздухом. Приточный воздух предварительно
обрабатывается (нагревается или
охлаждается адиабатически, или с
применением искусственного холода).
24) Приточная местная бесканальная вентиляция с механическим побуждением
Я
вляется
разновидностью воздушного душирования
рабочих мест внутренним воздухом
помещения. Производится специальным
вентиляционным агрегатом, называемым
аэратор, струя воздуха от которого
направлена на рабочее место. Применимо
в случае, если воздух помещения существенно
не загазован.
25) Вытяжная приточно-вытяжная вентиляция с естественным побуждением
Х
арактерна
для жилых и гражданских зданий. Приток
в помещения поступает через притворы
окон и другие неплотности в ограждающих
конструкциях. В технической литературе
эта система называется: приточно-вытяжная
система вентиляции с гравитационным
побуждением и неорганизованным притоком.

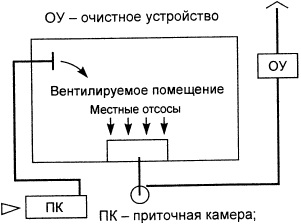

26) Прямоточная приточно-вытяжная вентиляция с общеобменным притоком и местной вытяжкой
П
рименяется
в производственных помещениях без
выделений в воздух вредных паров и газов
(например, деревообрабатывающие цехи).
2
7)
Смешанная система приточно-вытяжной
вентиляции
В них имеет место воздушное душирование, местная гравитационная вытяжка, местная механическая вытяжка. Обязательной составляющей является общеобменный механический или естественный воздухообмен. Смешанную систему применяют по 2 причинам:
- эффективность местных отсосов не является абсолютной, какая-то часть вредных выделений от укрытия поступает в воздух помещения;
- экономически нецелесообразно, а технически невыполнимо устройство местной вытяжки из всех источников вредных выделений, поэтому в воздух помещения поступают вредные выделения от незащищенных местными отсосами источников. Задача общеобменного воздухообмена при этом состоит в удалении поступивших в объем помещения вредных выделений от незащищенных и, частично, от защищенных местными отсосами источников
