1.Исходные данные

Исходные данные выбираются по шифру студента, который состоит из первой буквы фамилии и двух последних цифр зачетной книжки.

1. Шифр -

2. Минимальное значение горизонталей -

3. Вид разрабатываемого грунта – суглинок

4. Планировка производится под нулевой баланс

5. Уклоны - ,

6. Размер стороны квадрата -

7. Шаг горизонталей -

8. Дальность транспортирования грунта -

9. Определение объемов планировочных работ выполняется способом треугольных призм

Рис.1 – Схема плана площадки

2.Определение черных отметок вершин квадратов (отметок поверхности земли)

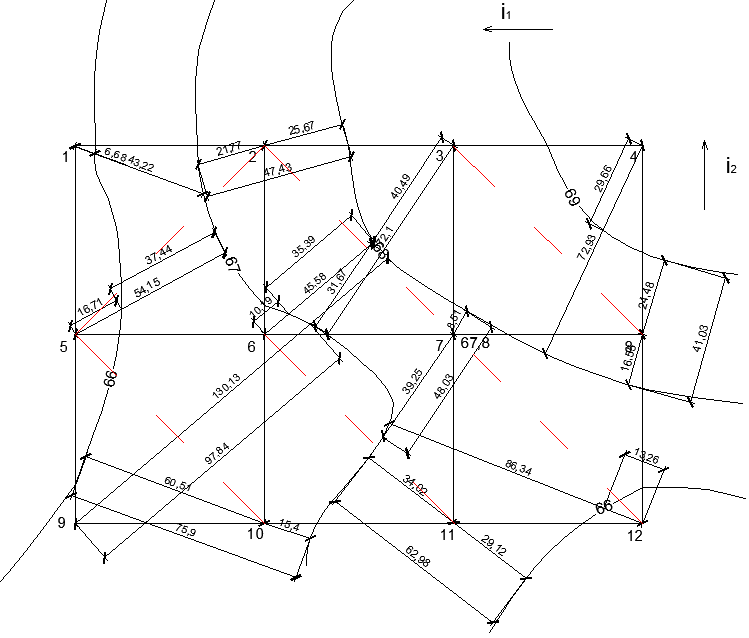

Рис.1 – Схема плана площадки с размерами для определения черный отметок.

Значения черных отметок можно определить графическим или графо-аналитическим методами на основе интерполяции. В случае графо-аналитического метода черная отметка i-той вершины определяется по формуле (см. рис.2):

где соответственно, меньшая и большая отметки горизонталей; кратчайшее расстояние между горизонталями по прямой проходящей через i-ю вершину; расстояние от i-й вершины до горизонтали с меньшей отметкой.

Расстояния определяются посредством замеров линейкой на плане участка или проставлением размеров в среде AutoCad.

Рис.3 – Схема для определения черных отметок графо-аналитическим методом

Например, вершина №1:

тогда:

Аналогично определяем значения остальных черных отметок (см. рис.3):

4.5. Определение средней планировочной отметки

• для способа треугольников:

, м

где: Н₁, Н₂, Н₃. . . Н₈ – черные отметки вершин квадратов в формуле (4.2) или треугольников (4.3), принадлежащих, соответственно, одному, двум, трем…восьми квадратам или треугольникам, м;

n – количество треугольников – в формуле

3.Определение красных отметок вершин

Значения красных отметок определяем по формуле: где уклоны строительной площадки вдоль осей X и Y, соответственно; координаты i-й вершины в системе координат XOY;

средняя планировочная отметка.

Начало координат располагаем в центре площадки (см. рис.4). Направление оси Х назначаем противоположным направлению уклона i₁ , а оси Y- противоположным направлению i₂ (см. рис.4).

4.Определение рабочих отметок вершин

Значения рабочих отметок определяем по формуле:

где соответственно, красная и черная отметки i-й вершины.

тогда:

Если h < 0, то мы имеем дело с выемкой, если же h > 0 - с насыпью. Красные, черные и рабочие отметки приведены в табл.1 (по расчетам программы "TSP").
