Тема 2.4. Точность геометрической формы и расположение поверхностей.
Основные понятия и определения.
Отклонения формы для цилиндрических поверхностей.
Отклонения формы для плоских поверхностей.
Отклонения расположения поверхностей.
Суммарные отклонения формы и расположения поверхностей.
Обозначение допусков формы и Расположение поверхностей на чертежах.
Отклонение формы – отклонение формы реальной поверхности или реального профиля от формы номинальной поверхности или профиля. Отклонением формы является наибольшее расстояние от реальной поверхности до прилегающей поверхности.
Под номинальной поверхностью понимается идеальная поверхность, номинальная форма которой задана чертежом или другой технической документацией.
Реальная поверхность (профиль) получается после обработки с учётом микро и макро неровностей.

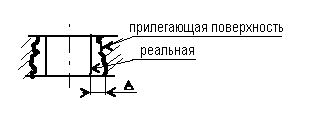

Прилегающая поверхность – геометрически правильная поверхность (профиль) касательная к реальной, проходящая вне материала деталей так, чтобы расстояние между ними было наименьшим.
-
отклонение формы
Допуск формы – это наибольшее допускаемое значение отклонения формы.
2.4.2 Отклонения формы для цилиндрических поверхностей.
1. Комплексные:
1) отклонение от круглости -
2) отклонение от цилиндричности -
3) отклонение от профиля продольного
сечения -
2. Элементарные (частные виды отклонения профиля продольного сечения) :
1) конусообразность
2) бочкообразность
3) седлообразность
2.4.3 Отклонения формы для плоских поверхностей.
1. Комплексные
1) отклонение от прямолинейности
2) отклонение от плоскости
П. Элементарные (частные виды отклонения от плоскости) :
1) вогнутость -
2) выпуклость -
Отклонение формы задаются по 16 степеням точности.
2.4.4. Отклонения расположения поверхностей.
1) отклонение от параллельности -
2) отклонение от перпендикулярности -
3) отклонение от соосности -
4) отклонение от симметричности -
5) отклонение от пересечения осей -
6) отклонение от наклона -
7) позиционное отклонение -
Суммарные (одновременные) отклонения формы и расположения поверхностей.
радиальное или торцевое биение в заданном направлении -
радиальное или торцовое биение полное -
отклонение формы заданного профиля -
отклонение формы поверхности -
Допуска взаимного расположения поверхностей задаются по ГОСТ 24643-81 по 16 степени точности.
Для отклонения от соосности, от параллельности допуска могут задаваться относительно диаметра или радиуса. Допуска на взаимное расположение отверстий для крепежных деталей болтов, шпилек и т.д.1 – по ГОСТ 14140-81.

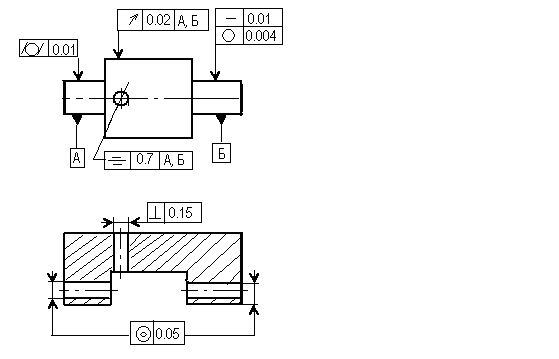

Обозначение допусков формы и расположения поверхностей на чертежах.
(ГОСТ 2.308-79)
Существуют два способа:
1)условными обозначениями на чертеже (предпочтительный):
на поле чертежа в прямоугольнике, разделённом на две или три части, указываются:
- знак отклонения
- допускаемое предельное значение отклонения
- обозначение базы.
