1. Техническое задание на расчет
Проектируемая электроустановка ТЭЦ
Установленная мощность станции (Ртэц)……………………..450 МВт
График нагрузки генераторов…………………………………... табл.1
Вид топлива газ
Длина линии электропередачи: L1 65 км
Дополнительные технические условия:
- коэффициент мощности для всех потребителей (cosф) 0,85

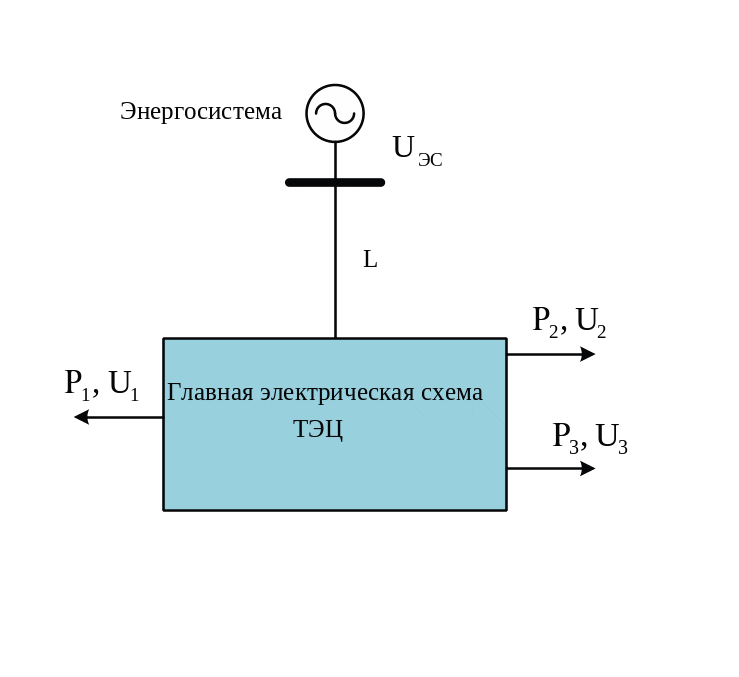

Рис.
1. Схема подключения проектируемой
ТЭЦ к энергосистеме.
Таблица 1
Параметр системы |
Значение |
Напряжение, кВ |
110 |
Номинальная мощность, МВА |
4800 |
Относительное сопротивление, о.е. |
0,97 |
Таблица 3
Параметр потребителя |
Потребитель Р1 |
Потребитель Р2
|
Потребитель Р3
|
Максимум активной мощности, МВт |
108 |
185 |
122 |
Напряжение на шинах, кВ |
10 |
110 |
35 |
Отрасль промышленности |
Печатные и отделочные фабрики |
Деревообработка |
Угледобыча |
2. Структурная схема тэц.

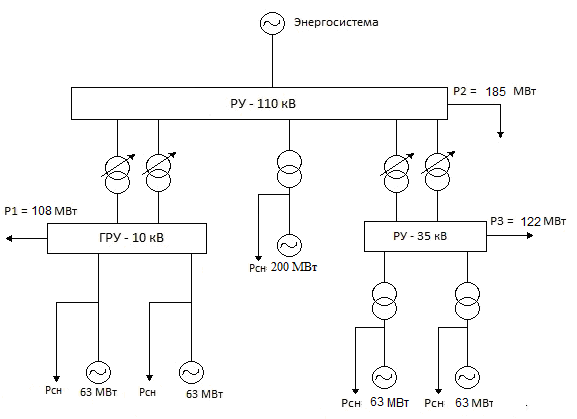

Рис. 2 Структурная схема проектируемой электроустановки.
Суммарная активная мощность электростанции:
Pсуммарная = 452 МВт;
Суммарная активная мощность потребителей:
Рнагр = 415 МВт;
Суммарная мощность собственных нужд (коэффициент мощности собственных нужд 0,1):
Рсн = 45,2 МВт ;
Разница между суммарной активной мощностью электростанции и суммарными активными мощностями потребителей и собственными нуждами электростанции:
dP = - 8,2 МВт.
Так как суммарная мощность генераторов обеспечивает нужды потребителей и находится в допустимых пределах установленной мощности станции (отклонение составляет 0,44 %), то принимаем данную структурную схему.
3. Выбор генераторов.
ГРУ: ТВФ – 63-2У3 (Pном = 63 МВт, Uном = 10,5 кВ, cosф = 0.8,
Sном = 78, 75 МВА).
РУ – ВН: ТГВ – 200 – 2У3 (Pном = 200 МВт, Uном = 15,75 кВ, cosф = 0,85; Sном = 235,3 МВА).
РУ – CН: ТВФ – 63-2У3 (Pном = 63 МВт, Uном = 10,5 кВ, cosф = 0,8,
Sном = 78, 75 МВА).
Таблица 2
Суточный график работы генераторов
-
Час
Рген,%
Sгру, МВА
Sрувн, МВА
Sрусн, МВА
0
85
133,88
212,5
133,88
1
85
133,88
212,5
133,88
2
85
133,88
212,5
133,88
3
85
133,88
212,5
133,88
4
85
133,88
212,5
133,88
5
85
133,88
212,5
133,88
6
94
148,05
235
148,05
7
94
148,05
235
148,05
8
94
148,05
235
148,05
9
94
148,05
235
148,05
10
100
157,5
250
157,5
11
100
157,5
250
157,5
12
100
157,5
250
157,5
13
100
157,5
250
157,5
14
100
157,5
250
157,5
15
100
157,5
250
157,5
16
100
157,5
250
157,5
17
100
157,5
250
157,5
18
100
157,5
250
157,5
19
100
157,5
250
157,5
20
100
157,5
250
157,5
21
85
133,88
212,5
133,88
22
85
133,88
212,5
133,88
23
85
133,88
212,5
133,88
