Порядок оформления отчета
Отчет о практической работе оформляется на белой бумаге формата А4 с одной или обеих сторон. Правила оформления отчета изложены в методических указаниях к оформлению расчетно-практических, расчетно-графических работ. курсовых и дипломных проектор [5].
Отчет включает в себя следующие разделы:
цель роботы;
теоретическую часть. в которой приводятся способы восстановления зубчатых колес с иллюстрациями;
расчетную часть. включающую методику выбора рационального способа восстановления зубчатых колес по величине вероятности беяотказной работы и распечатку полученных результатов на ЭВМ с их анализом и рекомендациями.
Контрольные вопросы
Назовите причины вызывающие повышенный износ и поломку зубчатых колес.
Охарактеризуйте способы восстановления зубчатых колес.
Как определяется правильность зацепления зубчатых колес?
Поясните методику определения вероятности безотказной работы по критерию сопротивления контактной усталости.
Поясните методику определения вероятности безотказной работы по критерию выносливости зубчатого колеса при изгибе.
Работа № 7 Расчет фундаментов под технологическое оборудование
Цель работы: освоение практических навыков статического и динамического расчета фундаментов машин и аппаратов.
Краткие теоретические сведения
Фундаментом называется расположенное ниже спланированной поверхности земли искусственное. обычно бетонное сооружение. воспринимающее нагрузку от машины и передающее ее на основание (рис.7.1)

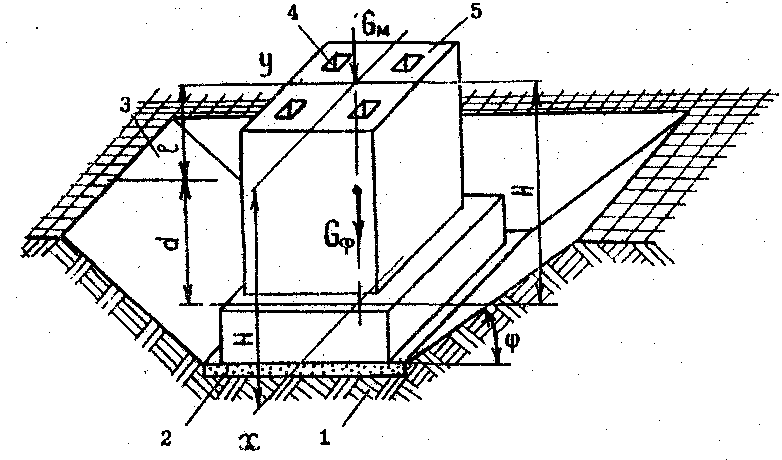

Рис.7.1. Бетонный центрально нагруженный фундамент:
1 – основание; 2 - песчаная подушка или щебень; 3 – котлован; 4 - колодец под фундаментный болт; 5 - обрез фундамента; φ - угол естественного откоса
Основанием называется часть массива грунтов. непосредственно воспринимающую нагрузку и вследствие этого подверженную де формациям под ее воздействием. Различают основания естественные а искусственные.
Основание, состоящее из одного слоя грунта, называет однородным, а из нескольких пластов - слоистым.
Обрезом фундамента называется его верхняя рабочая поверхность, а нижняя поверхность его соприкосновения о грунтом основания называется подошвой фундамента.
Глубиной заложения фундамента является расстояние от поверхности грунта до подошвы фундамента.
Грунтами называются раздробленные горные породы. состоящие из различных по форме и крупности (менее 200 мм) минеральных частиц пустоты между которыми заполнены водой (раствором) или водой и воздухом (газом). В соответствии с государственным стандартом различают грунты скальные, крупнообломочные, песчаные, пылеватые и глинистые, биогенные и почвы, а также искусственные грунты.
Фундаменты под оборудование рассчитывают по между предельных состояний на статические и динамические нагрузки.
Основные требования расчета оснований и фундаментов по предельным состояниям заключаются в том, чтобы усилия и напряжения, возникающие в основаниях и фундаментах, а также их деформации и перемещения были близки к установленным предельным значениям, но не превышали их. Это объясняется требованиями экономичности, т.к. при невыполнении этого условия потребуется устройство фундаментов с большими размерами подошвы, что приводит к увеличению объемов строительных работ и перерасходу материалов.
