Лабораторная работа 2 (2 часть)
Тема: Определение освещенности на рабочем месте
Задание: Произвести расчет естественного освещения
Порядок выполнения работы
Целью расчета естественного освещения является аналитическое определение значения КЕО. Это необходимо для правильной расстановки оборудования, определения положения рабочих мест. Расчет производят также для определения достаточности размеров оконных проемов для обеспечения минимально допустимого значения КЕО. Для расчета естественной освещенности могут применяться аналитические методы, но на практике определение значения КЕО в расчетной точке помещения осуществляют с использованием графиков и номограмм.
При использовании графических зависимостей расчет КЕО при боковом освещении осуществляют в следующей последовательности:
1) определяют непосредственным измерением или по строительным чертежам площадь Sс (м2) световых проемов, площадь SП (м2) освещаемой части пола помещения и находят их отношение Sс / SП;
2) определяют глубину hп (м) помещения от световых проемов до расчетной точки, высоту h0 (м) верхней грани световых проемов (окон) над уровнем рабочей поверхности и находят их отношение hп /h0;
3) с использованием графика по значениям отношения Sс /Sп и hп /h0 находят значение КЕО.
Для определения размеров оконных проемов, обеспечивающих требуемое по условиям трудовой деятельности значение КЕО, можно использовать график. По графику на пересечении вычисленного значения hп /h0 (точка А) и необходимой величины КЕО (точка Б) определяют требуемое значение Sс / SП (точка В), выраженное в процентах. Далее вычисляют требуемую площадь световых проемов Sс.

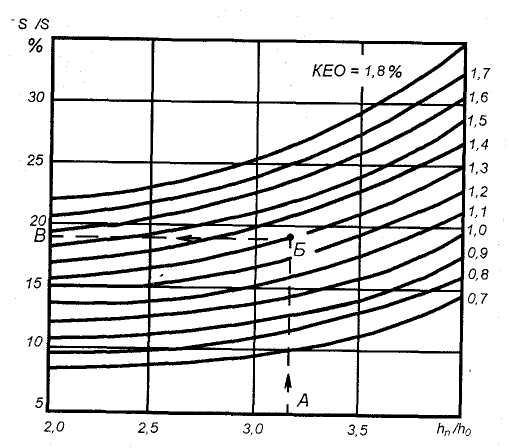

Рисунок 1 - Определение КЕО по значению площади светового проема и освещаемой площади пола

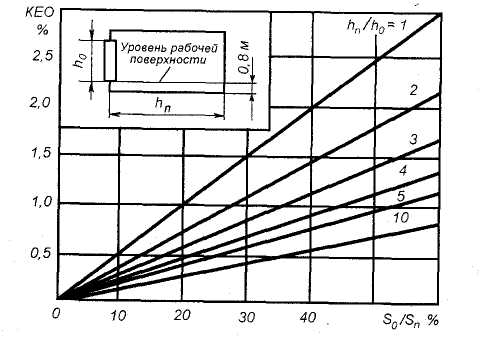

Рисунок 2 - Определение КЕО по глубине помещения и высоте световых проемов
Графики, приведенные на рисунках 1,2, построены для окон с двумя слоями листового оконного стекла в спаренных металлических открывающихся переплетах. Если проектом предусмотрены другие типы заполнителей световых проемов, то найденное по графику рисунка 1 значение КЕО необходимо умножить на поправочный коэффициент kП, значения которого для наиболее распространенных заполнителей световых проемов представлены в таблице 1
Таблица 1 - Значения поправочного коэффициента кп
Тип остекления |
кп |
Однослойное остекление в стальных одинарных глухих переплетах |
1,26 |
То же в открывающихся переплетах |
1,05 |
Один слой оконного стекла в деревянных открывающихся переплетах |
1,05 |
Два слоя оконного стекла в стальных открывающихся переплетах |
0,75 |
Пустотелые стеклянные блоки |
0,70 |
Практическая работа 1
Тема: Оценка воздействия вредных веществ, содержащихся в воздухе
Преимущественным путем поступления вредных веществ в организм человека в пространственных условиях является поступление с вдыхаемым воздухом. Токсичность вредных веществ определяется, прежде всего, его концентрацией в воздухе рабочей зоны. Поэтому на содержание вредных веществ в воздухе рабочей зоны устанавливаются предельно допустимое значение – предельно допустимые концентрации (ПДК). Значение ПДК определены в нормальных документах – государственных стандартов (ГОСТ 12.1.005-88) и государственных нормативных (ГН 2.2.5.686-98) практически для всех известных и применяемых в промышленности веществ. ПДК измеряются в мг/м3.
Одним из способов нормализации чистоты воздуха в производственных помещениях является общеобменная вентиляция, которая предназначена для разбавления так называемых «остаточных» вредностей (тепла, влаги, пыли, газов) и поддержания в рабочей зоне соответствующих нормируемых параметров.
Расчет воздухообмена (L, м3/час) ведется по формуле:
,
где G – количество вредного вещества, поступающего каждый час в рабочую зону, г/час или кг/час (соответственно вводятся переводные коэффициенты 103 или 106);
Кпдк – предельно допустимая концентрация вредного вещества, мг/м3;
Кпр – концентрация вредного вещества в приточном воздухе, мг/м3.
Задание:
1. Заполнить таблицу 1 , используя нормативно-техническую документацию
( таблица 2)
2. Определить расход приточного воздуха, необходимый для поддержания концентрации вредных веществ в заданных пределах.
Таблица 1 – Оценка воздействия вредных веществ
Наименование вещества |
Концентрация вредного вещества, мг/м3 |
Класс опасности |
Особенности воздействия |
Соответствие нормам каждого из веществ в отдельности |
|||||||||||||
фактическая |
Предельно допустимая |
В воздухе рабочей зоны |
В воздухе населенных пунктов при времени воздействия |
||||||||||||||
В воздухе рабочей зоны |
В воздухе населенных пунктов |
||||||||||||||||
Максимальная разовая |
среднесуточная |
30 мин |
30 мин |
||||||||||||||
30 мин |
30 мин |
||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
||||||||
|
|
|
|
|
|
|
|
|
|
||||||||
Таблица 2 – Предельно допустимые концентрации вредных веществ в воздухе, мг/ м3
Вещество |
В воздухе рабочей зоны |
В воздухе населенных пунктов |
Класс опасности |
Особенности воздействия |
|
Максимаоьная разовая 30 мин |
Среднесуточная 30 мин |
||||
Азота диоксид |
2 |
0,085 |
0,04 |
11 |
О |
Азота оксиды |
5 |
0,6 |
0,06 |
111 |
О |
Азотная кислота |
2 |
0,4 |
0,15 |
11 |
- |
Акролеин |
0,2 |
0,03 |
0,03 |
111 |
- |
Алюминия оксид |
6 |
0,2 |
0,004 |
1V |
Ф |
Аммиак |
20 |
0,2 |
0,04 |
1V |
- |
Ацетон |
200 |
0,35 |
0,35 |
1V |
- |
Аэрозоль ванадия пентаоксида |
0,1 |
- |
0,002 |
1 |
- |
Бензол |
5 |
1,5 |
0,1 |
11 |
К |
Винилацетат |
10 |
0,15 |
0,15 |
111 |
- |
Вольфрам |
6 |
- |
0,1 |
111 |
Ф |
Вольфрамовый ангидрид |
6 |
- |
0,15 |
111 |
Ф |
Гексан |
300 |
60 |
- |
1V |
- |
Дихлорэтан |
10 |
3 |
1 |
11 |
- |
Кремния диоксид |
1 |
0,15 |
0,06 |
111 |
Ф |
Ксилол |
50 |
0,2 |
0,2 |
111 |
- |
Метанол |
5 |
1 |
0,5 |
111 |
- |
Озон |
0,1 |
0,16 |
0,03 |
1 |
О |
Полипропилен |
10 |
3 |
3 |
111 |
- |
Ртуть |
0,01/0,005 |
- |
0,0003 |
1 |
- |
Серная кислота |
1 |
0,3 |
0,1 |
11 |
- |
Сернистый ангидрид |
10 |
0,5 |
0,05 |
111 |
- |
Сода кальцинированная |
2 |
- |
- |
111 |
- |
Соляная кислота |
5 |
- |
- |
11 |
- |
Толуол |
50 |
0,6 |
0,6 |
111 |
- |
Углерода оксид |
20 |
5 |
3 |
1V |
Ф |
Фенол |
0,3 |
0,01 |
0,003 |
11 |
- |
Формальдегид |
0,5 |
0,035 |
0,003 |
11 |
О,А |
Хлор |
1 |
0,1 |
0,03 |
11 |
О |
Хрома оксид |
1 |
- |
- |
111 |
А |
Хрома триоксид |
0,01 |
0,0015 |
0,0015 |
1 |
К,А |
Цементная пыль |
6 |
- |
- |
1V |
Ф |
Этилендиамин |
2 |
0,001 |
0,001 |
111 |
- |
Этанол |
1000 |
5 |
5 |
1V |
- |
Примечание. О – вещества с остронаправленным действием, за содержанием которых в воздухе требуется автоматический контроль; А – вещества, способные вызвать аллергические заболевания в производственных условиях; К – канцерогены; Ф – аэрозоли преимущественно фиброгенного действия.
Контрольные вопросы:
1. Как классифицируют вредные вещества в зависимости от их практического использования?
2. В чем заключается комбинированное действие вредных веществ на человека и каковы их виды?
3. Как осуществляется гигиеническое нормирование содержания вредных веществ в воздухе рабочей зоны?
Таблица 3 – Варианты заданий
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
1 |
Фенол Азота оксиды Углерода оксид Вольфрам Полипропилен Ацетон |
0,001 0,1 10 5 5 0,5 |
20000 |
100 |
48 |
7 |
2 |
Аммиак Ацетон Бензол Озон Дихлорэтан Фенол |
0,01 150 0,05 0,001 5 0,5 |
30000 |
100 |
48 |
7 |
3 |
Акролеин Дихлорэтан Хлор Углерода оксид Сернистый ангидрид Хрома оксид |
0,01 4 0,02 10 0,03 0,1 |
200
|
100 |
48 |
7 |
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
4 |
Озон Метиловый спирт Ксилол Азота диоксид Формальдегид Толуол |
0,01 0,2 0,5 0,5 0,01 0,5 |
100 |
100 |
48 |
7 |
5 |
Акролеин Дихлорэтан Озон Углерода оксид Формальдегид Вольфрам |
0,01 5 0,01 15 0,02 4 |
150
|
100 |
48 |
7 |
6 |
Азота диоксид Аммиак Хрома оксид Сернистый ангидрид Ртуть Акролеин |
0,04 0,5 0,2 0,5 0,001 0,01 |
100 |
100 |
48 |
7 |
7 |
Этиловый спирт Углерода оксид Озон Сернистая кислота Соляная кислота Сернистый ангидрид |
150 15 0,01 0,05 5 0,5 |
150 |
80 |
24 |
6 |
8 |
Аммиак Азота диоксид Вольфрамовый ангидрид Хрома оксид Озон Дихлорэтан |
0,5 1 5 0,2 0,001 5 |
1000
|
80 |
24 |
6 |
9 |
Азота диоксид Озон Углерода оксид Дихлорэтан Сода кальцинированная Ртуть |
5 0,001 10 5 1 0,001 |
150 |
80 |
24 |
6 |
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
10 |
Ацетон Углерода оксид Кремния диоксид Фенол Формальдегид Толуол |
0,2 15 0,2 0,003 0,02 0,5 |
11000 |
80 |
24 |
6 |
11 |
Азота оксиды Алюминия оксид Фенол Бензол Формальдегид Винилацетат |
0,1 5 0,01 0,05 0,01 0,1 |
100 |
80 |
24 |
6 |
12 |
Азотная кислота Толуол Винилацетат Углерода оксид Алюминия оксид Гексан |
0,5 0,6 0,15 10 5 0,01 |
|
80 |
24 |
6 |
13 |
Азота диоксид Ацетон Бензол Фенол Углерода оксид Винилацетат |
0,45 0,2 0,05 0,01 10 0,1 |
40000 |
80 |
24 |
6 |
14 |
Акролеин Дихлорэтан Хлор Хрома триоксид Ксилол Ацетон |
0,01 5 0,01 0,1 0,3 150 |
25000 |
60 |
12 |
4 |
15 |
Углерода оксид Этилендиамин Аммиак Азота диоксид Ацетон Бензол |
10 0,1 0,1 5 100 0,05 |
30000
|
60 |
12 |
4 |
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
16 |
Серная кислота Азотная кислота Вольфрам Кремния диоксид Фенол Ацетон Озон |
0,5 0,5 0,2 0,01 0,2 0,001 0,1 |
7000 |
60 |
12 |
4 |
17 |
Аммиак Азота диоксид Вольфрам Алюминия оксид Углерода оксид Фенол |
0,001 0,1 4 5 5 0,01 |
120 |
60 |
12 |
4 |
18 |
Ацетон Фенол Формальдегид Полипропилен Толуол Винилацетат |
0,3 0,005 0,02 8 0,07 0,15 |
15000 |
60 |
12 |
4 |
19 |
Метанол Этанол Цементная пыль Углерода оксид Ртуть Ксилол |
0,3 100 200 15 0,001 0,5 |
11000 |
60 |
12 |
4 |
20 |
Углерода оксид Азота диоксид Формальдегид Акролеин Дихлорэтан Озон |
10 1,0 0,02 0,01 5 0,02 |
1000
|
60 |
12 |
4 |
21 |
Аэрозоль ванадия пентаоксида Хрома триоксид Хлор Углерода оксид Азота диоксид Озон |
0,1 0,1 0,02 10 1 0,1 |
500 |
60 |
12 |
4 |
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
22 |
Сернистый ангидрид Серная кислота Вольфрамовый ангидрид Хрома оксид Азота диоксид Аммиак |
0,5 0,05 5 0,2 0,05 0,5 |
1500 |
100 |
50 |
6 |
23 |
Азота оксиды Алюминия оксид Формальдегид Винилацетат Бензол Фенол |
0,1 5 0,02 0,1 0,05 0,005 |
70
|
100 |
50 |
6 |
24 |
Аммиак Азота оксиды Углерода оксид Фенол Вольфрам Алюминия оксид |
0,05 0,1 12 0,005 4 5 |
400 |
100 |
50 |
6 |
25 |
Азотная кислота Серная кислота Ацетон Кремния диоксид Фенол Озон |
0,5 0,5 100 0,2 0,001 0,001 |
30000 |
100 |
50 |
6 |
26 |
Ацетон Озон Фенол Кремния диоксид Этилендиамин Аммиак |
0,15 0,05 0,02 0,15 0,9 0,05 |
20000 |
100 |
50 |
6 |
27 |
Акролеин Дихлорэтан Озон Углерода оксид Вольфрам Формальдегид |
0,01 5 0,01 20 5 0,02 |
100 |
100 |
50 |
6 |
Вариант |
Вещество |
Фактическая концентрация, мг/м3 |
Количество выделяемого вредного вещества, мг/час |
Габаритные размеры помещения, м |
||
длина |
ширина |
высота |
||||
28 |
Аммиак Азота диоксид Хрома оксид Ксилол Ртуть Гексан |
0,02 5 0,2 0,5 0,0005 0,01 |
2500 |
100 |
50 |
6 |
29 |
Озон Азота диоксид Углерода оксид Хлор Хрома триоксид Аэрозоль ванадия пентаоксида |
0,05 1 15 0,02 0,09 0,05 |
240 |
100 |
50 |
6 |
30 |
Аммиак Азота диоксид Хрома оксид Соляная кислота Серная кислота Сернистый ангидрид |
0,4 0,5 0,18 4 0,04 0,4 |
400 |
100 |
50 |
6 |
