Гидромеханический расчёт

Из предыдущих разделов расчёта имеем:

1. Фактические скорости движения кислоты и воды в каналах теплообменника:

W1=0,387 м/с W2=0,551 м/с

Критерий Рейнольдса:

Re1=489 Re2=5475

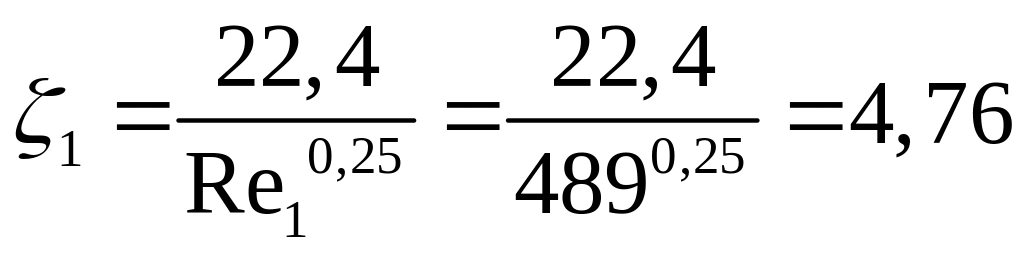

2. Коэффициент общего гидравлического сопротивления единицы относительной длины

канала:

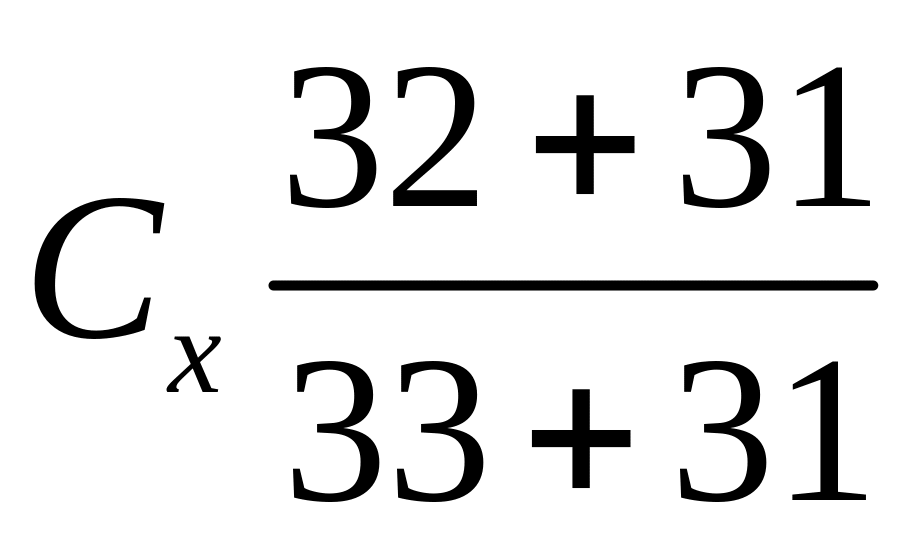

3. Гидравлическое сопротивление пакетов пластин:

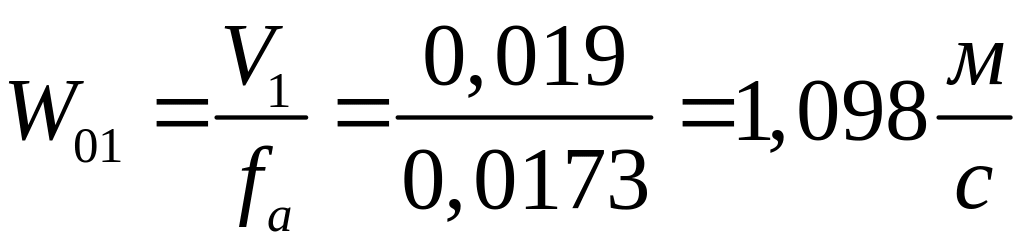

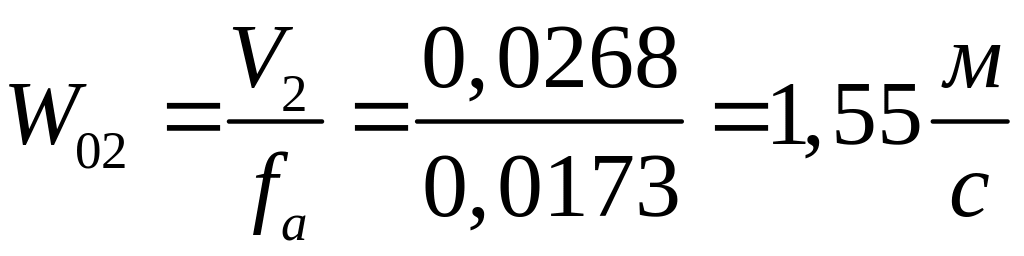

4. Проверим скорости движения кислоты и воды в штуцерах входа и выхода:

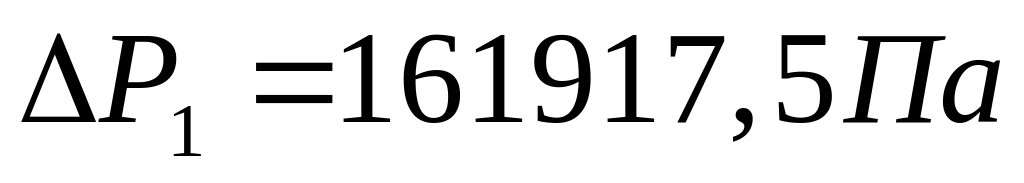

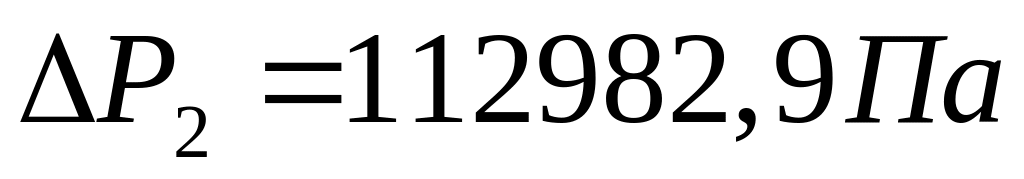

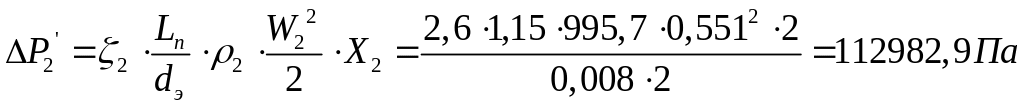

5. Общее гидравлическое сопротивление теплообменника:

для кислоты

для воды

6. Сопоставим заданные максимально допустимые гидравлические сопротивление с расчётным:

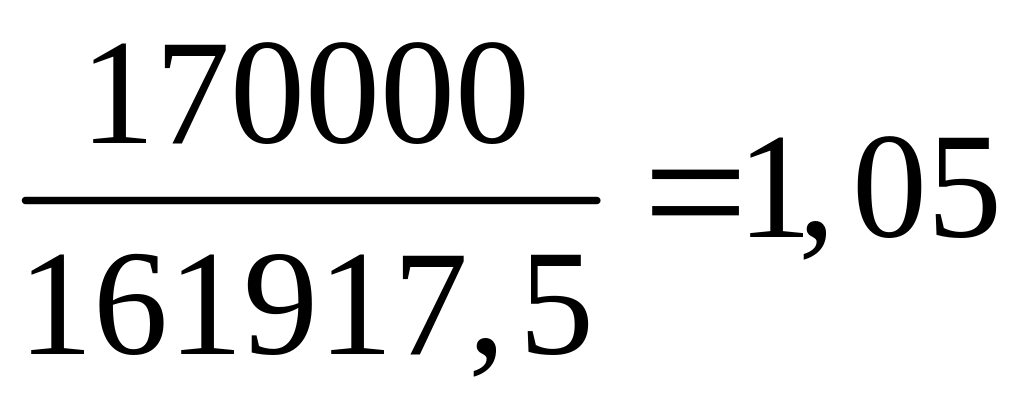

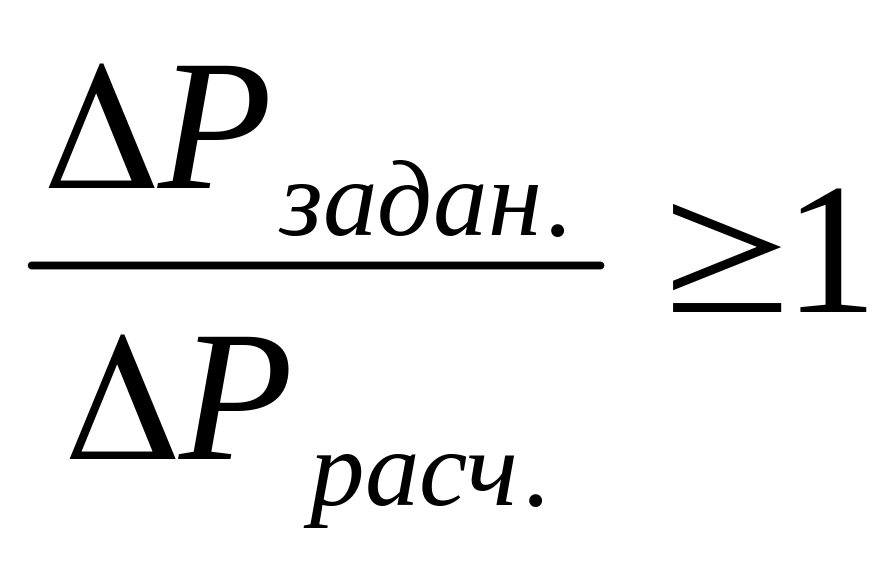

условие:

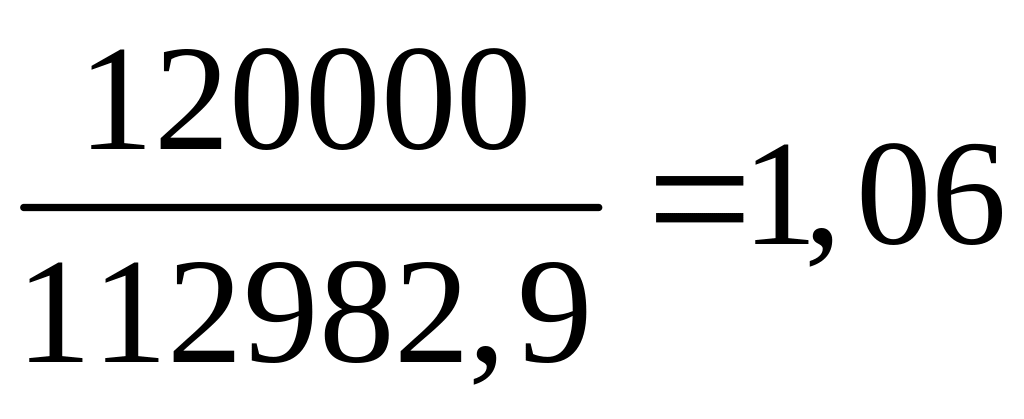

Что удовлетворяет заданному условию.

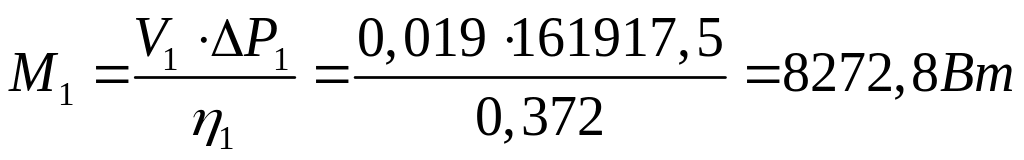

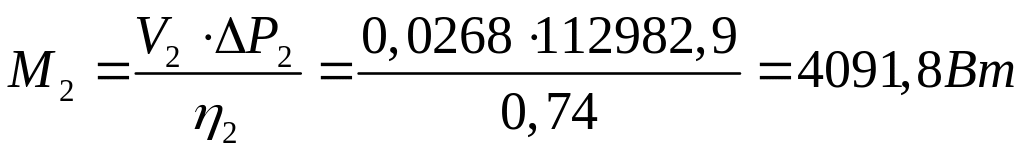

7. Расчёт мощности, необходимый для преодоления гидравлических сопротивлений при прокачивании кислоты и воды через теплообменник:

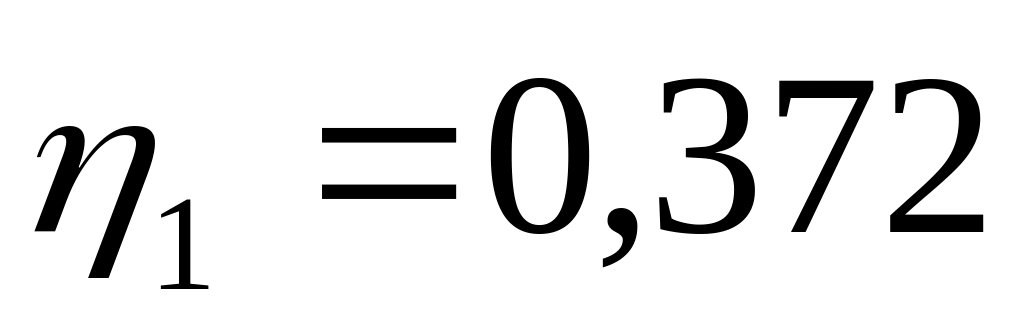

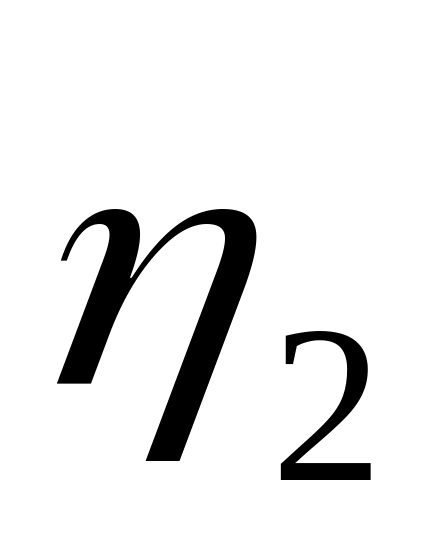

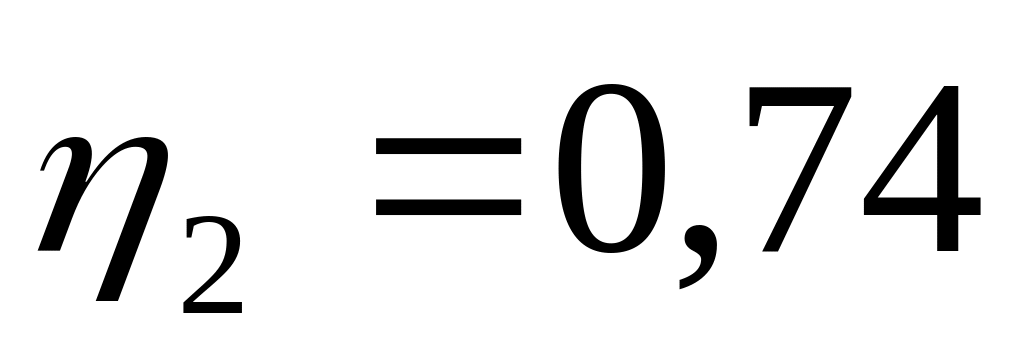

где и - коэффициенты полезного действия насосов

- насос КНЗ-8/32

- насос 6К-8б

Таким образом, расчёт показал, что для заданных условиях требуется теплообменник:

Теплообменник Р 0,5-63-2К

Заключение

В данной работе были выполнены тепловой, конструктивный, гидродинамический расчеты пластинчатого теплообменника. В результате было получено, что к заданным условиям ( начальная температура кислоты , конечная температура кислоты , начальная температура воды , конечная температура воды , расход кислоты G1=30 кг/с) подходит теплообменник с пластинами типа 0.5Е с поверхностью теплообмена 63м².

Разборный пластинчатый теплообменник на двухопорной раме (исполнение 2) состоит из ряда теплообменных пластин, размещенных на верхней и нижней горизонтальных штангах. Концы штанг закреплены в неподвижной плите и на стойке. Нажимной плитой и винтом пластины сжимаются, образуя теплообменную секцию. Теплообменные пластины имеют четыре проходных отверстия, которые образуют две изолированные одна от другой системы каналов. Для уплотнения пластин и каналов имеются резиновые прокладки. Одни прокладки ложатся в паз по контуру пластины и охватывают два отверстия на пластине, через которые происходят приток и вывод теплоносителя (что за теплоноситель??) в канал между смежными пластинами, другие прокладки герметизируют два других отверстия на пластине. Для ввода теплоносителей в аппарат и вывода предназначены штуцера, расположенные на неподвижной и подвижной плитах.

Литература

  1. Пластинчатые теплообменники. Каталог. – Цинтихимнефтемаш. - Москва, 1974.
