1.3. Анализ и разработка методов обработки деталей и узлов изделия
При выборе способов обработки сопоставляют различные варианты, которые должны обеспечить улучшение качества продукции, сокращение затрат времени на обработку изделия, повышение производительности труда, уменьшение стоимости изготовления изделия, рациональное использование производственной площади и оборудования, рабочего времени исполнителей, облегчение труда исполнителей.
Выбранные методы технологической обработки основных узлов должны быть представлены в самостоятельном приложении к работе на листе формата А-1. На ватмане следует представить рисунок модели (вид «спереди» и «сзади» по центру листа). На рисунке модели показывают разрезы основных узлов (соединительного шва, мелких деталей, кармана, борта, воротника, низа рукава, рукава, низа изделия и т.д.). Для выполнения разреза, необходимый узел на изделие мысленно рассекают. На рисунке модели разрез обозначают разомкнутой линией т е. в виде отдельных штрихов, не пересекающих контур соответствующего узла. Перпендикулярно штрихам, на расстоянии 2...3 мм. от конца штриха, ставят стрелки, указывающие направления взгляда.

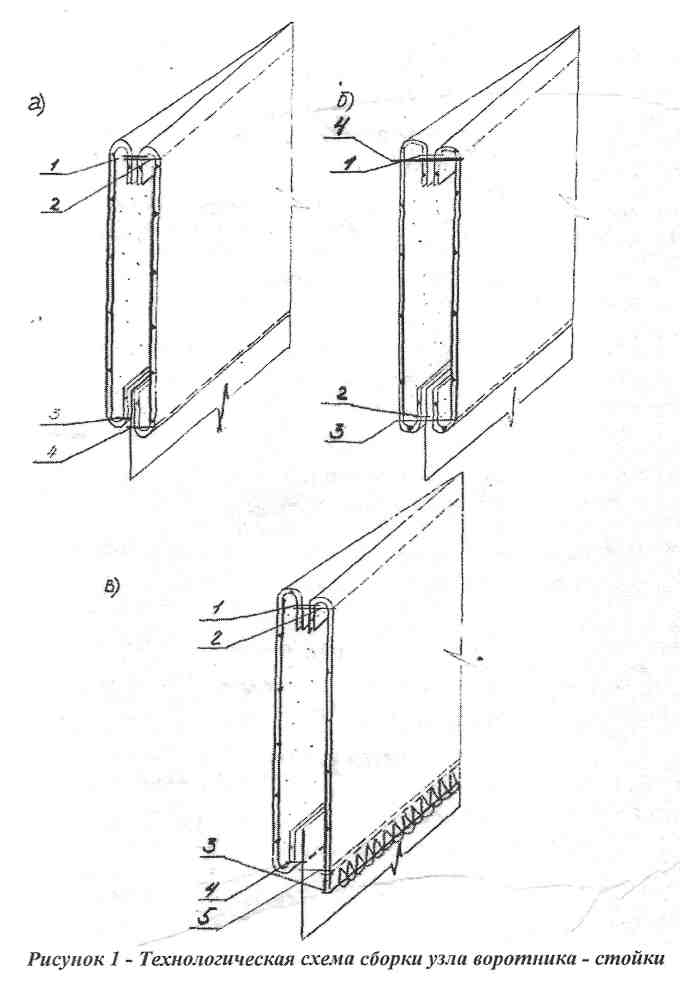

У начала и конца линии разреза ставят одну и ту же прописную букву русского алфавита. При этом выбирают последовательно начальные буквы алфавита (А, Б, В, Г, Д, и т.д.). Буквы наносят около стрелок, с внешней стороны. Над графическим изображением необходимого узла делается надпись по типу А - А, т.е. двумя одинаковыми буквами через тире соответствующих узлу на рисунке модели. Технологические схемы сборки узлов представляют в графическом изображение и схематично. Графический вид изображают в аксонометрии: начинают со схемы линии, которой (линии разреза) располагают всегда вертикально или всегда горизонтально, далее линии графического вида узла изображают под Z30°. На графическом виде узла, следует восстановить последовательность выполнения строчек. Строчки располагают последовательно вокруг узла по часовой стрелке или против часовой стрелки. Рядом с графическим изображением выполняют схему заданного узла. На схеме необходимо нанести технические условия (ТУ) выполнения швов.
1.3. Анализ и разработка методов обработки деталей и узлов изделия
При выборе способов обработки сопоставляют различные варианты, которые должны обеспечить улучшение качества продукции, сокращение затрат времени на обработку изделия, повышение производительности труда, уменьшение стоимости изготовления изделия, рациональное использование производственной площади и оборудования, рабочего времени исполнителей, облегчение труда исполнителей.
Выбранные методы технологической обработки основных узлов должны быть представлены в самостоятельном приложении к работе на листе формата А-1. На ватмане следует представить рисунок модели (вид «спереди» и «сзади» по центру листа). На рисунке модели показывают разрезы основных узлов (соединительного шва, мелких деталей, кармана, борта, воротника, низа рукава, рукава, низа изделия и т.д.). Для выполнения разреза, необходимый узел на изделие мысленно рассекают. На рисунке модели разрез обозначают разомкнутой линией т е. в виде отдельных штрихов, не пересекающих контур соответствующего узла. Перпендикулярно штрихам, на расстоянии 2...3 мм. от конца штриха, ставят стрелки, указывающие направления взгляда.
У начала и конца линии разреза ставят одну и ту же прописную букву русского алфавита. При этом выбирают последовательно начальные буквы алфавита (А, Б, В, Г, Д, и т.д.). Буквы наносят около стрелок, с внешней стороны. Над графическим изображением необходимого узла делается надпись по типу А - А, т.е. двумя одинаковыми буквами через тире соответствующих узлу на рисунке модели. Технологические схемы сборки узлов представляют в графическом изображение и схематично. Графический вид изображают в аксонометрии: начинают со схемы линии, которой (линии разреза) располагают всегда вертикально или всегда горизонтально, далее линии графического вида узла изображают под углом 30°. На графическом виде узла, следует восстановить последовательность выполнения строчек. Строчки располагают последовательно вокруг узла по часовой стрелке или против часовой стрелки. Рядом с графическим изображением выполняют схему заданного узла. На схеме необходимо нанести технические условия (ТУ) выполнения швов.
