2.Организация компьютерной сети в гарнизоне пожарной охраны.
В ЦУКС устанавливаем:
ТелевизорLED 40" (101 см) SamsungUE40ES6307
[3D, FHD, 1920x1080, 200 CMR, DVB-T2, C, S2,10Втх2,HDMIx3,USBx3,LAN,WiFi]

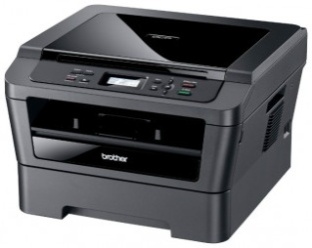

МФУ Brother DCP-7070DWR
(Принтер/ Сканер/ Копир: A4 2400x600dpi 26ppm 32Mb Duplex Wi-Fi LAN USB2.0)
Персональный компьютер диспетчера:Core i5-3550 (3.3GHz), 8GB, GTX560 (1024), 1TB, DVD±RW
Основной и резервный серверы:АПИТ SR IX6000D
Процессор: Intel® Xeon® Processor E5606 (8M Cache, 2.13 GHz, 4.80 GT/s Intel® QPI)
Набормикросхем:
Intel 5500 + 82801IJR (ICH10R)
Оперативная память: 4Gb
Количество слотов памяти: 8 DIMM DDR3 ECC REG
Установленные диски:2HDD SATA 1000Gb 3.5" 7.2k rpm
Видеосистема:ServerEnginesPilot II, видеопамять 8 Мб
Порты: 4x USB 2.0, 1x COM, 2x RJ-45 LAN, 1x VGA монитор
Сетевые адаптеры: 2 сетевых контроллера (интегрированный в чипсет контроллер + интерфейс физического уровня (PHY) Intel 82567 10/100/1000 Мбит/с и PCI Express контроллер Intel 82574L 10/100/1000 Мбит/с
IPMI Поддерживается Intelligent Platform Management Interface v.2.0 (контроллерServerEngines Pilot II).Возможна установка приобретаемого отдельно модуля RemoteManagementModule (RMM3) с дополнительным RJ-45 коннектором, который поддерживает KVM over LAN, позволяет дистанционно включать и выключать сервер.
МышьLogitech
LS1 USB Grape-Acid.

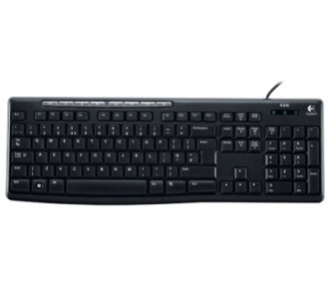

Клавиатура Logitech Media Keyboard k200 Black
Монитор DNS 20" V2056
Canon LBP-6000B Laser Printer Black
Коммутатор (свитч) D-LINK DES-1026G
24 порта Ethernet 10/100 Мбит/сек, uplink: 2 x Ethernet 10/100/1000 Мбит/сек, монтируется в стойку

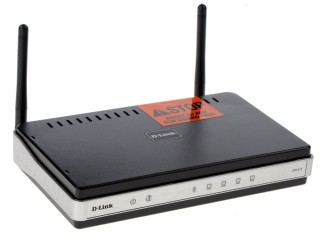

Маршрутизатор
D-Link DIR-615
4x10, 100Base-TX + 802.11n (до 300Mbit, s) + 1xWAN
В
пункт связи части устанавливаем:
ТелевизорLED 40" (101 см) SamsungUE40ES6307
[3D, FHD, 1920x1080, 200 CMR, DVB-T2, C, S2,10Втх2,HDMIx3,USBx3,LAN,WiFi]
МФУ Brother DCP-7070DWR
(Принтер/ Сканер/ Копир: A4 2400x600dpi 26ppm 32Mb Duplex Wi-Fi LAN USB2.0)
Персональный компьютер диспетчера:Core i5-3550 (3.3GHz), 8GB, GTX560 (1024), 1TB, DVD±RW
Монитор DNS 20" V2056
Маршрутизатор D-Link DIR-615
4x10, 100Base-TX + 802.11n (до 300Mbit, s) + 1xWAN
3. Расчет характеристик функционирования радиосети:
оперативности и эффективности функционирования радиосвязи
Задано:
Нагрузка в радиосети
мин-зан.;
число радиостанций
в радиосети
;
время переговора
в радиосети
мин;
непроизводительные
затраты времени
мин.
Расчет:
Оперативность радиосвязи определяется как
Эффективность функционирования радиосети
Определение необходимых высот подъема антенн стационарных радиостанций
Дальность действия ОВЧ (УКВ) радиосвязи зависит от следующих основных факторов:
качественных характеристик приемника (чувствительности приемника);
параметров антенно-фидерного тракта радиостанций (его длины и затухания);
высот подъема приемо-передающих антенн;
закономерностей распространения радиоволн ОВЧ диапазона в условиях пересеченной местности и городской застройки;
рельефа местности и др.
При
определении высот подъема антенн
стационарных радиостанций ЦУС и ПЧ,
необходимых для обеспечения требуемой
дальности радиосвязи с самой удаленной
ПЧ, пользуются графическими зависимостями
изменения напряженности поля (
,
дБ)
полезного сигнала от расстояния (d,
км)
между антеннами для различных значений
произведения высот подъема передающей
и приемной антенн (h1·h2,
м2).
В
случае отличия рельефа местности от
среднепересеченного необходимо ввести
дополнительный коэффициент ослабления
сигнала
,
значения которого взяты из методических
указаний на курсовое проектирование
(табл. 2.5) в зависимости от параметра
рельефа местности
При
расчете условий обеспечения заданной
дальности радиосвязи минимальное
значение уровня напряженности поля
полезного сигнала на входе приемного
устройства
при котором обеспечивается высокое
качество радиосвязи, принимаем равным
20 дБ.
При
одновременной работе близко расположенных
радиостанций, работающих в различных
радиосетях необходимо минимальную
величину напряженности поля принимаемого
сигнала
увеличить на
=4
дБ.
Определение
дальности радиосвязи необходимо
проводить исходя из минимального
значения уровня напряженности поля с
учетом влияния рельефа местности,
выходной мощности передатчика, затухания
антенно-фидерных трактов передатчика
(
)
и приемника (
),
коэффициентов усиления передающей
и приемной
антенн, величины превышения допустимого
уровня мешающего сигнала (
).
Таким образом, с учетом вышеизложенного, величина напряженности поля полезного сигнала на входе приемного устройства определяется по формуле:
,
где
- коэффициент погонного затухания
фидерного тракта передатчика и приемника
соответственно;
=
9 и
=4
- длина фидерного тракта передатчика
радиостанции ЦУС и приемника радиостанции
ПСЧ соответственно, м;
- коэффициенты
усиления антенн передатчика и приемника
соответственно;
- поправочный
коэффициент, величина которого принимается
равной 2 дБ,при
использовании радиостанции типa
IcomIC-F111
, имеющих мощность излучения передатчика
50Вт.
По
полученной величине напряженности поля
полезного сигнала на входе приемника
=17.95
и заданному удалению пожарной части от
ЦУКС
определяется
произведение высот подъема антенн
.Из
полученного произведения высот выбираются
необходимые высоты стационарных антенн
ЦУКС h1
=5м
и удаленной
пожарной части h2=2м.
Вывод: таким образом, в данной главе мы выбрали технические средства связи гарнизона пожарной охраны, а также были найдены линии, каналы связи и количество диспетчеров, предназначенных для обеспечения управления повседневной деятельностью подразделений гарнизона пожарной охраны.
По данным расчета было получено, что для оптимальной работы оперативной связи гарнизона необходимо иметь 3линии связи «01» и одного диспетчера, что обеспечит необходимую пропускную способность сети специальной связи.
Так же была посчитана оперативность радиосвязи и эффективность функционирования радиосети.
Определяя необходимые высоты подъема антенн стационарных радиостанций ЦУКС и ПЧ методом расчета было найдено произведение высот подъема антенн h1h2=10 м2 (h1 = 5 м2 и h2 = 2 м2).
