Техническое задание №11

"Расчет вала"

Рассчитать ведущий вал цилиндрического косозубого редуктора (рис. 9) и проверить его усталостную прочность. Заданы, Таблица 11. 12: передаваемая мощность Р кВт; угловая скорость  рад/с (п₁ мин ^-1]; материал вала — сталь; размеры шестерни d₁ мм, L_ст мм; угол наклона зубьев  °; неуравновешенная составляющая силы, передаваемой муфтой, S = 0,3F_T.

Методические указания

1. Вал передает момент

Н м (11.1)

2. В зацеплении со стороны колеса на шестерню действуют силы (см. параграф 14.1) [6]:

окружная

Н. (11.2)

радиальная

Н; (11.3)

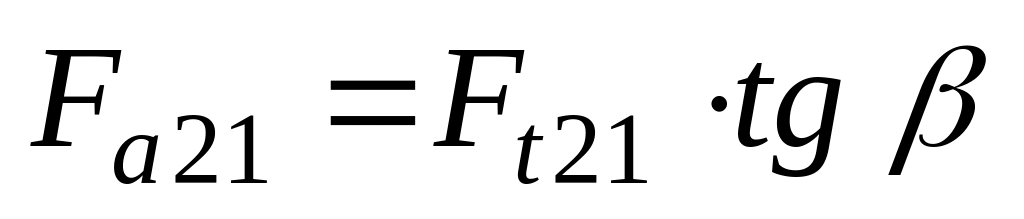

осевая

Н. (11.4)

3. Неуравновешенная составляющая силы, передаваемой муфтой (см. рис. 11.1);

Н. (11.5)

4. Расстояние между серединами подшипников по формуле (14.1) [6]:

мм, (11.6)

где - х =12 мм и w мм

5. Используя данные принимаем расстояние между муфтой и левым подшипником f мм.

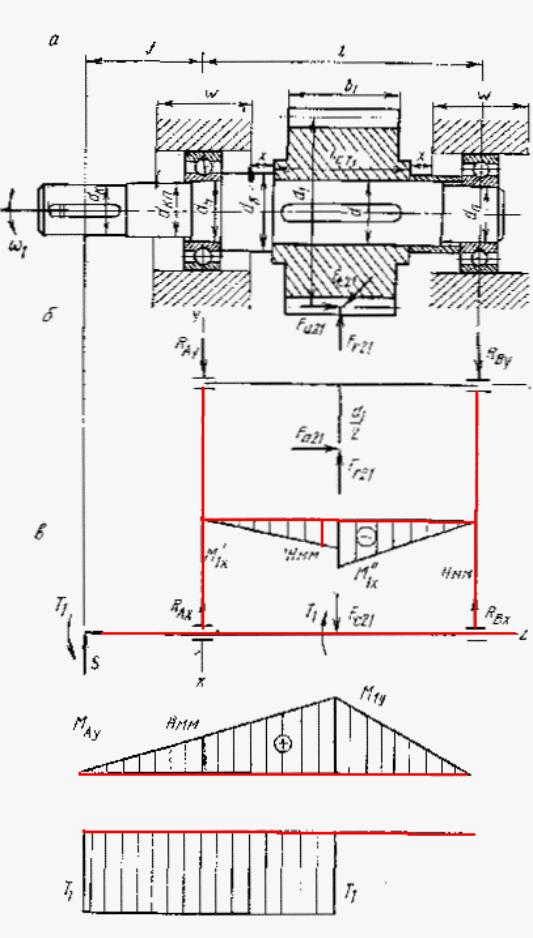

Рис 11. Схема ведущего вала цилиндрического косозубого редуктора

а — с посаженными на него деталями, б—схема нагружения вала в вертикальной плоскости и эпюра изгибающих моментов в — схема нагружения вала в горизонтальной плоскости и эпюры изгибающих и вращающих моментов

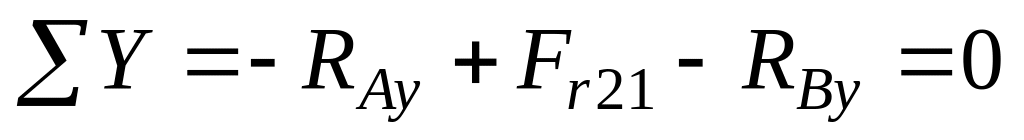

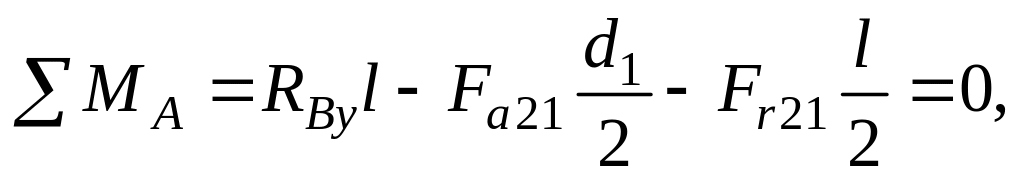

6. Опорные реакции в вертикальной плоскости (см. рис. 11):

Н  мм (11.7)

откуда

Н. (11.8)

Н. (11.9)

откуда

Н. (11.10)

Проверка:

(11.11)

7. Опорные реакции в горизонтальной плоскости

; Н  мм (11.12)

откуда

Н. (11.13)

Н  мм (11.14)

Н. (11.15)

Проверка:

. Изгибающие моменты:

в вертикальной плоскости (см. рис. 11)

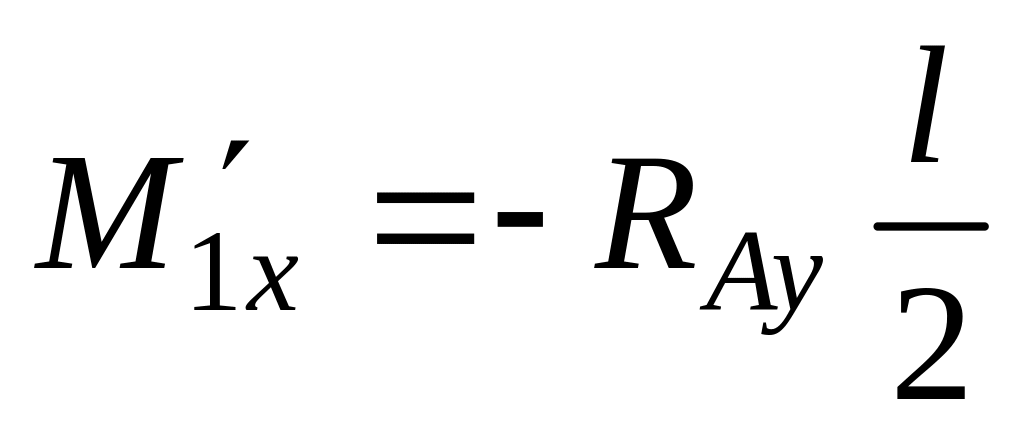

Н мм. (11.16)

Н мм. (11.17)

в горизонтальной плоскости (см. рис. 11)

Н • мм, (11.18)

Н  мм. (11.19)

9. Суммарный изгибающий момент в сечении под шестерней (это сечение наиболее нагруженное)

Н  мм. (11.20)

10. Диаметр выходного конца вала по формуле (14.7) [6]

мм. (11.21)

Ослабление вала шпоночной канавкой необходимо компенсировать увеличением диаметра примерно на5...10 %. Окончательно принимаем по ГОСТ 6636— 69. Таблица 11. 12 диаметр выходного конца вала d_k мм.

11. Принимаем: материал вала — сталь (cм. табл. 11 и табл. 12.13 [5])Таблица 11. 12;  _-1 МПа, _ (табл. 12.2) Таблица 11. 12 для стали; ( =0,96 (табл. 12.9—шлифование)Таблица 11. 12; предварительное (табл. 12.5) значение К_ = 2,15;Таблица 11. 12, s = 3(c. 275)[5]. Определяем коэффициент долговечности, для чего используем циклограмму нагружения (см. рис. 1.8, б) [5].

12.Номинальное число часов работы за весь срок службы (с. 14) L_h=365 •24L K_г К_с ч. Число циклов нагружений (с. 14)

(11.22)

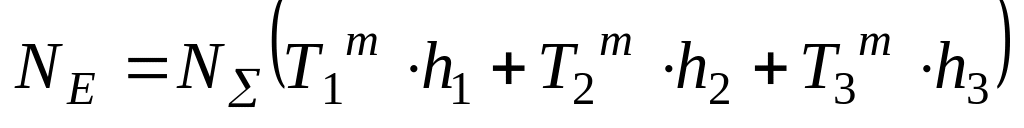

13. Эквивалентное число циклов по формуле (1.21) (согласно, циклограмме нагружения):

циклов. (11.23)

при К_L 1 К_L=1; (11.24)

14. Определяем допускаемое напряжение для материала вала по формуле (12.3) [5]:

МПа (11.25)

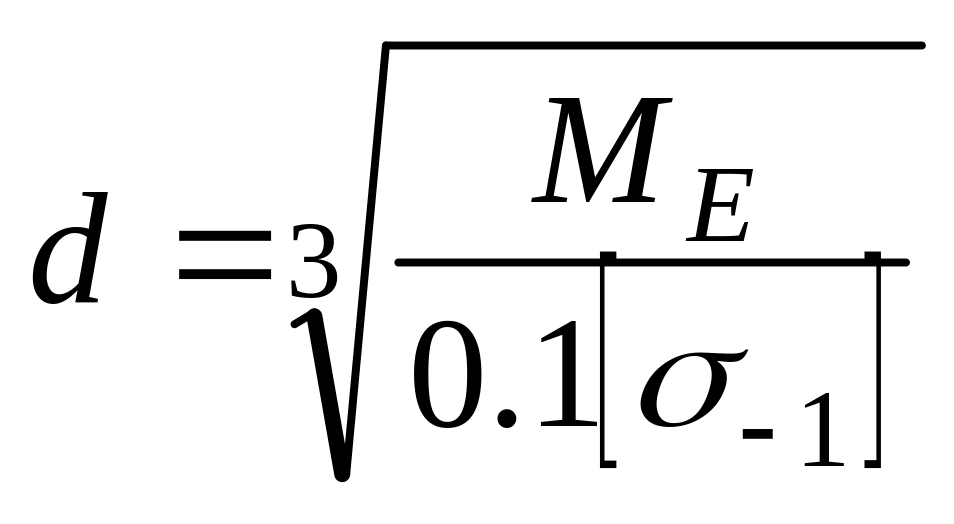

15. Определяем диаметры вала в опасных сечениях (под зубчатым колесом по формуле (12.2) [5]):

мм. (11.26)

16. Согласно ГОСТ 6636—69 Таблица 11. 12«Нормальные линейные размеры», принимаем посадочный размеры вала под зубчатым колесом: d' мм.

17. Диаметры цапф под подшипниками должны быть несколько больше d_k мм и должны быть кратны 5. Принимаем d_п мм.

18. Диаметр участка вала между выходным концом и цапфой под подшипник (этот участок должен иметь диаметр немного меньше, чем диаметр внутреннего кольца подшипника для свободного прохода подшипника). Принимаем d_k-п мм.

19. Диаметр вала под шестерней должен обеспечить свободный проход шестерни до места ее посадки (в данном случае шестерню будут насаживать справа). Принимаем d мм»

20. Диаметр буртика должен быть больше диаметра d мм на две высоты заплечиков h мм (см. табл. 14.7).[6] Таблица 11. 12 Принимаем d_б мм.

21. Производим проверку вала на кратковременную перегрузку по крутящему моменту. Пиковая нагрузка предполагается случайной, действующей ограниченное число раз и равной двукратной номинальной. Наибольшие напряжения изгиба и кручения в опасном сечении при кратковременной перегрузке следующие:

МПа (11.27)

МПа (11.28)

эквивалентное напряжение:

МПа. (11.19)

22. Проверяем вал по запасу статической прочности по формуле (12.6)[5]:

(11.20)

23. Коэффициент запаса прочности относительно текучести в опасном сечении превосходит допускаемое значение, что обеспечивает достаточный запас статической прочности, увеличивая жесткость вала.

24. Производим проверочный расчет вала на выносливость для некоторых опасных сечений. Материал вала—сталь (табл. 12.13)[5], _в МПа; _ТМПа;  _-1МПа;  _-1 МПа. Таблица 11. 12

25. В сечении действует (см. рис. 11.1) наибольший изгибающий момент М Н мм и крутящий момент Т Нмм; концентрация напряжений вызвана наличием шпоночной канавки шириной b мм, t мм (см. табл. 5.1) [5] Таблица 11. 12(концентрация напряжений от посадки зубчатых колес сказывается только у торца ступицы).

26. Момент сопротивления сечения вала (нетто)

мм³ (11.21)

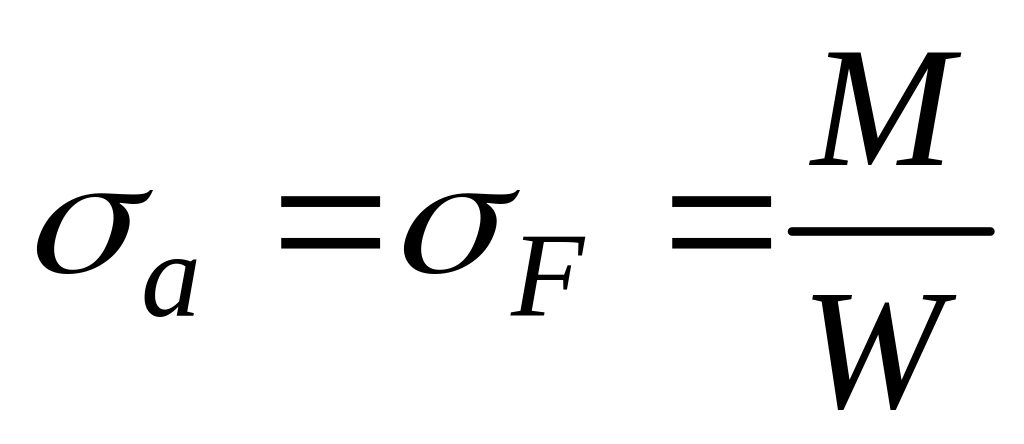

27. Амплитуда номинальных напряжений изгиба при симметричном цикле изменения напряжения изгиба по формуле (12.5) [5]:

МПа. (11.22)

27. Коэффициент безопасности в сечении по изгибу

(11.23)

где K_—эффективный коэффициент концентрации напряжений для вала в месте шпоночного паза (см. табл. 12.5) [5]Таблица 11. 12;  —коэффициент, учитывающий упрочнение поверхности — шлифование (см. табл. 12.9)[5]Таблица 11. 12; _ — масштабный фактор в зависимости от диаметра вала (см. табл. 12.2)[5]Таблица 11. 12; _ = 0,12—коэффициент, характеризующий чувствительность материала к асимметрии цикла изменения напряжений для среднеуглеродистых сталей (или по графику, см. рис. 1.4,в)[5];

_m = 0 — постоянная составляющая цикла изменения напряжений (при симметричном цикле изменения напряжений изгиба равна нулю).

27. Определяем коэффициент безопасности по кручению. Полярный момент сопротивления по сечению нетто (с учетом ослабления сечения шпоночным пазом):

мм³ (11.24)

27. При нереверсивном вращении вала напряжения кручения изменяются по пульсирующему циклу, поэтому переменные составляющие (амплитуды) и постоянные составляющие (среднее напряжение) цикла по формуле (12.5)[5]:

МПа (11.25)

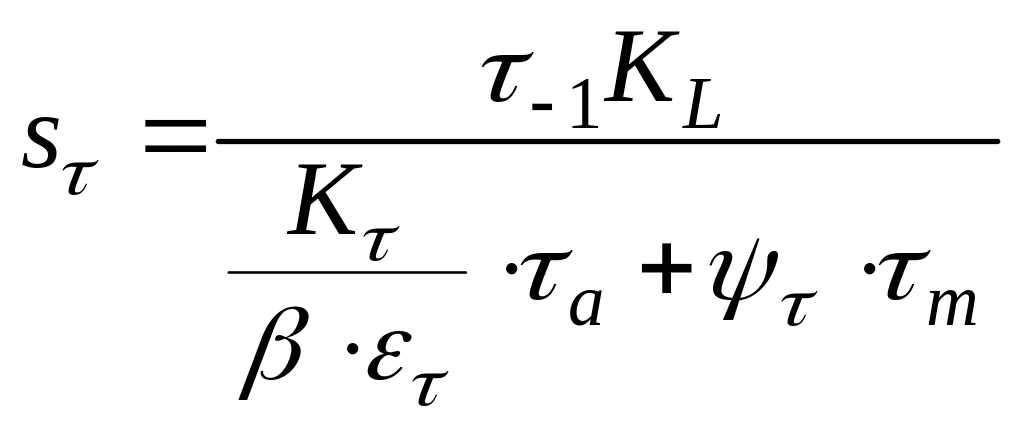

27. Коэффициент безопасности для сечения по кручению

(11.26)

где  _-1 — предел выносливости по кручению при симметричном знакопеременном цикле изменения напряжений для стали (см. табл. 12.13)Таблица 11. 12 [5]; K_ — эффективный коэффициент концентрации напряжений при кручении для вала, в месте шпоночного паза (см. табл. 12.5) [5]Таблица 11. 12;  = 0,95 — коэффициент, учитывающий состояние поверхности - шлифование, (см. табл. 12.9)[5]Таблица 11. 12; _ — масштабный фактор при кручении - в зависимости от диаметра вала (см. табл. 12.2) [5]Таблица 11. 12; _ = 0,7 — коэффициент, характеризующий чувствительность материала к асимметрии цикла изменения напряжений (см. рис. 1.4, в)[5].

27. Общий коэффициент безопасности по усталостной прочности для сечения по формуле (12.4)[5]

(11.27)

27. Сделать вывод о прочности и жесткости вала (см. пояснения к формуле (14.8)[6]).

28. Вычертить на миллиметровой бумаге в масштабе схему ведущего вала (рис. 11) и эпюры изгибающих и крутящих моментов.

Рекомендуемая литература [1, 3, 5, 6].

Таблица 11. 12

Исходные данные к расчету ТЗ- 11

№ варианта	N кВт	 рад/с	Размеры, мм			X	Материал вала
			d1	Lст
	14,5	75	108	116	9,5	0,40	Ст. 5
	15,0	70	116	120	9,0	0,50	45
	15,5	65	124	124	8,5	0,45	40Х
	16,0	60	136	128	8,0	0,40	20
	16,5	55	144	132	8,5	0,35	20Х
	17,0	50	152	136	9,0	0,30	12ХН3А
	17,5	45	163	140	9,5	0,25	12Х2Н4А
	18,0	40	168	144	10,5	0,20	18ХГТ
	18,5	35	176	148	11,0	0,15	12ХН3А
	19,0	30	184	152	10,0	0,10	12Х2Н4А
	19,5	25	192	156	11,5	0,50	20Х
	20,0	20	200	160	12,0	0	20
	14,0	80	190	158	12,5	0,05	40Х
	13,5	85	182	154	13,0	0,10	45
	13,0	90	174	150	13,5	0,15	Ст.5
	12,5	95	166	146	14,0	0,20	45
	12,0	100	158	142	14,5	0,25	40Х
	11,5	105	150	138	15,0	0,30	20
	11,0	110	142	134	14,5	0,35	20Х
	10,5	115	134	130	14,0	0,40	12ХН3А
	10,0	120	126	126	13,5	0,45	12Х2Н4А
	9,5	50	118	122	13,0	0,50	18ХГТ
	9,0	60	110	118	12,5	0,40	12Х2Н4А
	8,5	70	102	114	12,0	0,30	12ХН3А
	8,0	80	94	110	11,5	0,20	20Х
	7,5	90	90	105	11,0	0,15	20
	7,0	95	85	100	10,5	0,10	Ст. 5
	6,5	100	80	95	10,0	0,05	40Х
	6,0	110	75	90	9,5	0	45
	5,5	120	70	85	9,0	0,5	18ХГТ
