2.1.3. Определение полезной работы l, подведённого и отведённого тепла, кпд t (двумя способами).

Найдем подведенное тепло q1:

, (2.66)

Найдем отведенное тепло q2:

, (2.67)

Найдем полезную работу l:

(2.68)

Вычислим КПД:

(2.69)

.

(2.70)

.

Таблица 2.1 – Расчёт параметров в переходных точках циклах.

Точка

p, МПа

Т, К

v, м3/кг

u, кДж/кг

h, кДж/кг

s, кДж/кгК

1

0,1

300

0,891

224,464

314,25

0,102

2

7,098

1013,93

0,042

758,639

1062,09

0,110

Z

14,55

2078,56

0,042

555,21

2177,29

0,647

3

14,55

2660,56

0,054

1990,67

2786,93

0,905

4

0,687

868,899

0,375

650,122

910,171

0,642

Таблица 2.2 – Результаты расчёта тепла, работы и изменения параметров.

Процесс

q, кДж/кг

l, кДж/кг

Δu, кДж/кг

Δh, кДж/кг

Δs, кДж/кг К

1-2

0

-529,967

529,967

747,844

0

2-z

796,571

0

796,541

1115,199

0,537

z-3

609,642

172,812

435,459

609,642

0,259

3-4

0

1340,55

-1340,55

-1876,76

0

4-1

-425,658

0

-425,658

-595,921

-0,796

Таблица 2.3 – результаты расчётов полезной работы, подведённого и отведённого тепла в цикле, его КПД

l, кДж/кг

q1, кДж/кг

q2, кДж/кг

t

980,555

1406,21

425,658

0,697

Таблица 2.4- расчёт параметров промежуточных точек .

Точка

Р, Мпа

v, м3/кг

Точка

s, кДж/кгК

Т, К

А

2

0,105

И

0,263

1441,945

Б

4

0,063

К

0,458

1870,331

С

2

0,224

Л

0,536

2077,669

Д

4

0,137

М

0,788

750,179

Е

6

0,102

Н

0,658

630,151

Ж

8

0,083

О

0,299

390,093

З

10

0,071

Вывод: термический КПД цикла ДВС со смешанным подводом тепла имеет обобщающий характер.

Рисунок - 2.1 Диаграмма в p,v- координатах.

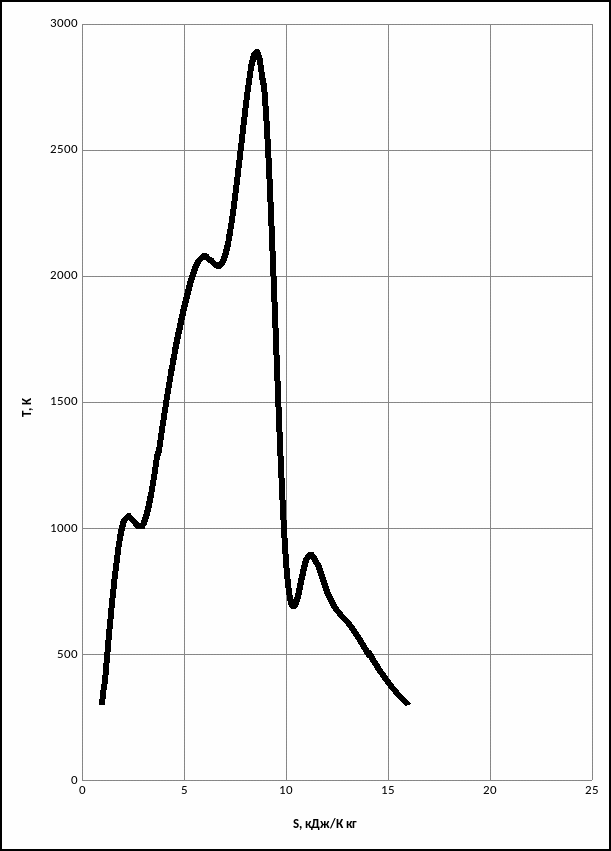

Рисунок 2.2 - диаграмма в T,s – координатах.

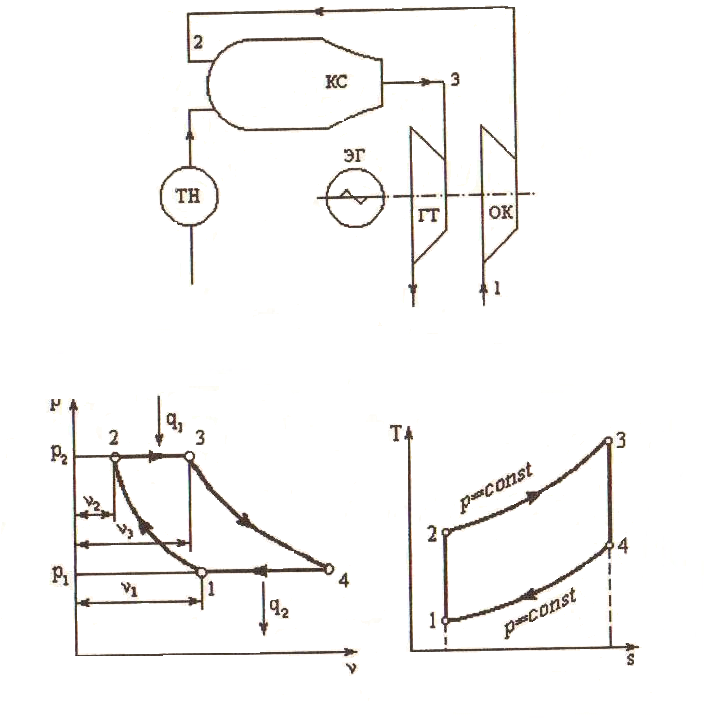

2.2. Задача 2. Определить:

- параметры газа в переходных точках цикла ГТУ (результаты расчёта свести в табл.);

- тепло, работу и изменение параметров ∆u, ∆h, ∆s, в каждом процессе;

- полезную работу, подведённое и отведенное тепло в цикле ГТУ, его КПД (двумя способами);

- построить цикл в масштабе в диаграммах p,v и T,s.

Дано: "СИ"

г аз – N2

подвод тепла – p = const

р1 = 0,1 МПа

Т1 = 300 К

Т3 = 1400 К

Р3 = 0,9 МПа

Найти:

v1, u1, h1, s1, p2, T2, v2, u2, h2,

s2, v3, u3, h3, s3, p4, T4, v4, u4,

h4, s4, q1-2, l1-2, ∆u1-2, ∆h1-2,

∆s1-2, q2-3, l2-3, Δu2-3, Δh2-3,

Δs2-3, q3-4, l3-4, ∆u3-4, ∆h3-4,

∆s3-4, q4-1, l4-1, ∆u4-1, ∆h4-1,

∆s4-1, l, q1, q2, t.

Решение:

Для расчетов неизвестных параметров необходимо рассчитать газовую постоянную. Газовая постоянная является индивидуальной для каждого газа, то есть зависит от молекулярной массы газа и рассчитывается по формуле:

(2.71)

где см - это кажущаяся молекулярная масса, она зависит от пропорции компонентов, из которых состоит смесь газа.

Для азота газовая постоянная будет равна:

Так же понадобится для расчетов изобарная (ср) и изохорная (сv) теплоемкости, показатель адиабаты и объем при нормальных условиях. Так как данный газ азот – двухатомный, следовательно, изобарная теплоемкость равна:

, (2.72)

а изохорная теплоемкость равна:

, (2.73)

Показатель адиабаты равен:

, (2.74)

Объем при нормальных условиях будет равен:

(2.75)
