- •Методические указания к выполнению курсовой работы и домашнего задания по дисциплине «Нейтронно-физические процессы в ядерных реакторах»
Задание

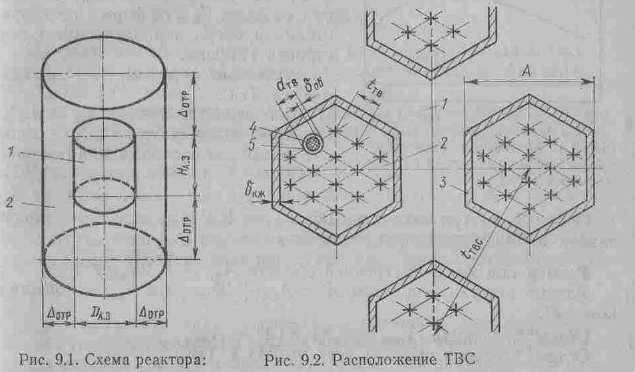

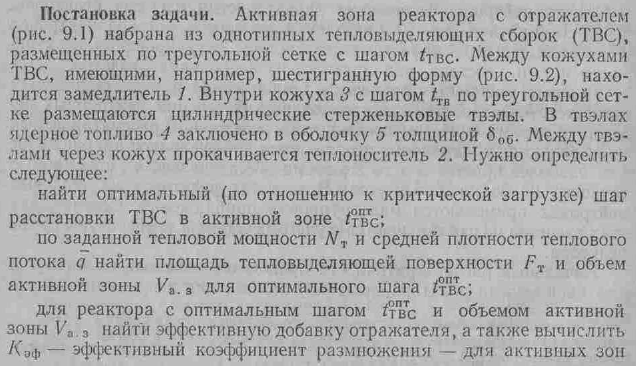

Активная зона с отражателем (рис.3) набрана из однотипных тепловыделяющих сборок (ТВС), размещенных по сетке с шагом tТВС. Между кожухами кассет находится замедлитель 3 (рис. 4). Внутри кожуха 1 с шагом tТВ по сетке размещаются цилиндрические твэлы 4 (рис. 4). В твэлах ядерное топливо 1 заключено в оболочку 2 толщиной S (рис. 5). Между твэлами через кожух прокачивается теплоноситель 2 (рис. 4).
Определить:
-
оптимальный (по отношению к критической
загрузке) шаг расстановки ТВС в активной
зоне
;
- по заданной тепловой мощности NТ и средней плотности теплового потока найти объем активной зоны VАЗ для оптимального шага ;
- для реактора с оптимальным шагом и объемом активной зоны VАЗ найти эффективную добавку отражателя, а также вычислить КЭФ – эффективный коэффициент размножения.
Исходные данные для вариантного расчета представлены в прил. 6.

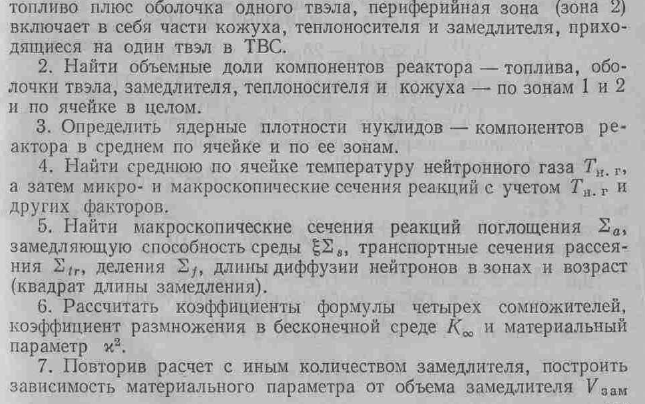

Порядок расчета

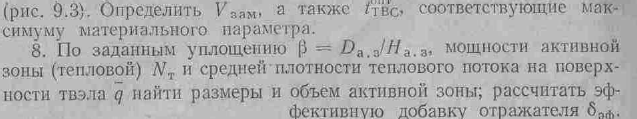

Расчет ячейки твс
Определяются размеры ячейки, начав с плотной упаковки ТВС в активной зоне.
Объем ячейки твэла на 1 см
.
Объем внутри кожуха ТВС
,
где nТВ – число твэлов в ТВС.
Размер под ключ внутренней области
.
Размер кожуха под ключ
,
где кж - толщина кожуха.
Объем кожуха
.
Объем одного твэла и всех твэлов в ТВС
;
.
Объем теплоносителя
.
Объем топлива в твэле и суммарный по ТВС
;
.
Объем покрытия одного твэла и всех твэлов в ТВС
;
.
Объем замедлителя в ТВС:
в
первом расчете Vзам
= 0, затем
изменяется до оптимального значения
;
на один твэл приходится
.
Объем ячейки ТВС
.
Шаг ТВС в активной зоне (для реактора типа РБМК шагом необходимо задаваться):
.
4.2. Расчет ячейки ТВС в приближении ячейки твэла
Объем зоны 1
где
;
.
Объем зоны 2
,
где
.
Объем
расчетной ячейки
Объемные доли компонентов в среднем по ячейке и по зонам
Объемные доли компонентов рассчитываются по следующим формулам:
,
,
,
,
,
,
,
,
,
.
4.4. Размеры (радиусы) зон и ячейки
Радиусы зон и ячейки вычисляются по формулам:
.
Расчет ядерных концентраций элементов активной зоны
Ядерная концентрация молекул (атомов)
Ni = i NA/ Ari ,
где i - плотность вещества, г/см3 (прил. 1), плотность воды выбирается в зависимости от температуры среды в реакторе;
NA = 0.6022 1024 моль –1 – число Авагадро;
Ar i – молярная масса i-го элемента (прил. 3).
Для расчета плотности нуклидов типа i в веществе типа j (для U235 и U238) следует использовать формулу
Ni j = Nj ni j j ,
где Nj - плотность атомов в веществе типа j, см-3; ni j - число нуклидов i в веществе типа j; j - объемная доля вещества типа j.
Ядерная концентрация О2 принимается равной NО2 = 2 NUO2.
Ядерные концентрации элементов в зоне 1
,
где
Ni
- ядерная концентрация i-го
элемента в зоне 1;
–
объемная доля i-го
элемента в зоне 1.
Ядерные концентрации элементов в зоне 2
.
Ядерные концентрации элементов в ячейке
.
В случае охлаждения пароводяной смесью может быть задана объемная доля пара в смеси п, тогда плотность смеси
,
где п - плотность пара, г/см3.
Если нуклид встречается в разных компонентах ячейки (например вода, как теплоноситель и замедлитель; графит, как замедлитель и компонент ядерного топлива), то в зоне или ячейке находится суммарная концентрация этого нуклида:
.
Результаты расчетов представить в виде табл. 1
Таблица 1
