ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО

ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ВГТУ

ФАКУЛЬТЕТ АВТОМАТИЗАЦИИ И РОБОТИЗАЦИИ МАШИНОСТРОЕНИЯ

КАФЕДРА

«ОБОРУДОВАНИЕ И ТЕХНОЛОГИЯ СВАРОЧНОГО ПРОИЗВОДСТВА»

Курсовая работа

по дисциплине:

«ОСНОВЫ ТЕХНОЛОГИИ МАШИНОСТРОЕНИЯ».

Тема работы: «Анализ и проектирование технологического процесса изготовления деталей средней сложности».

Вариант № 19.

Выполнил: студент группы СП-051

________Крупский С. Р.

подпись

Проверил:________ Шурупов В. В.

подпись

Воронеж

2007

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО

ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ВГТУ

ФАКУЛЬТЕТ АВТОМАТИЗАЦИИ И РОБОТИЗАЦИИ МАШИНОСТРОЕНИЯ

КАФЕДРА

«ОБОРУДОВАНИЕ И ТЕХНОЛОГИЯ СВАРОЧНОГО ПРОИЗВОДСТВА»

Задание на курсовую работу Вариант №19. Перечень вопросов, подлежащих разработке:

– анализ технологичности детали, определение типа производства, расчет режимов резания, расчет необходимого оборудования, расчет себестоимости.

Объём работы

– пояснительная записка, (45 листов),

– графическая часть(4 листа формата А3).

Руководитель _______________ В.В. Шурупов

Задание принял студент _______________ С. Р. Крупский

Исходные данные детали:

Изделие	вал
Материал	сталь 50
Термообработка	НВ 230…240
Неуказанные предельные отклонения размеров

Геометрические параметры изделия:

№ варианта	Диаметры шеек заготовки, мм			Длинна заготовки, мм			Шероховатость
	D1	D2	D3	A1	A2	A3	R1	R2	R3
18	50	40	30				Rz=15	Ra=1,6	Ra=1,6

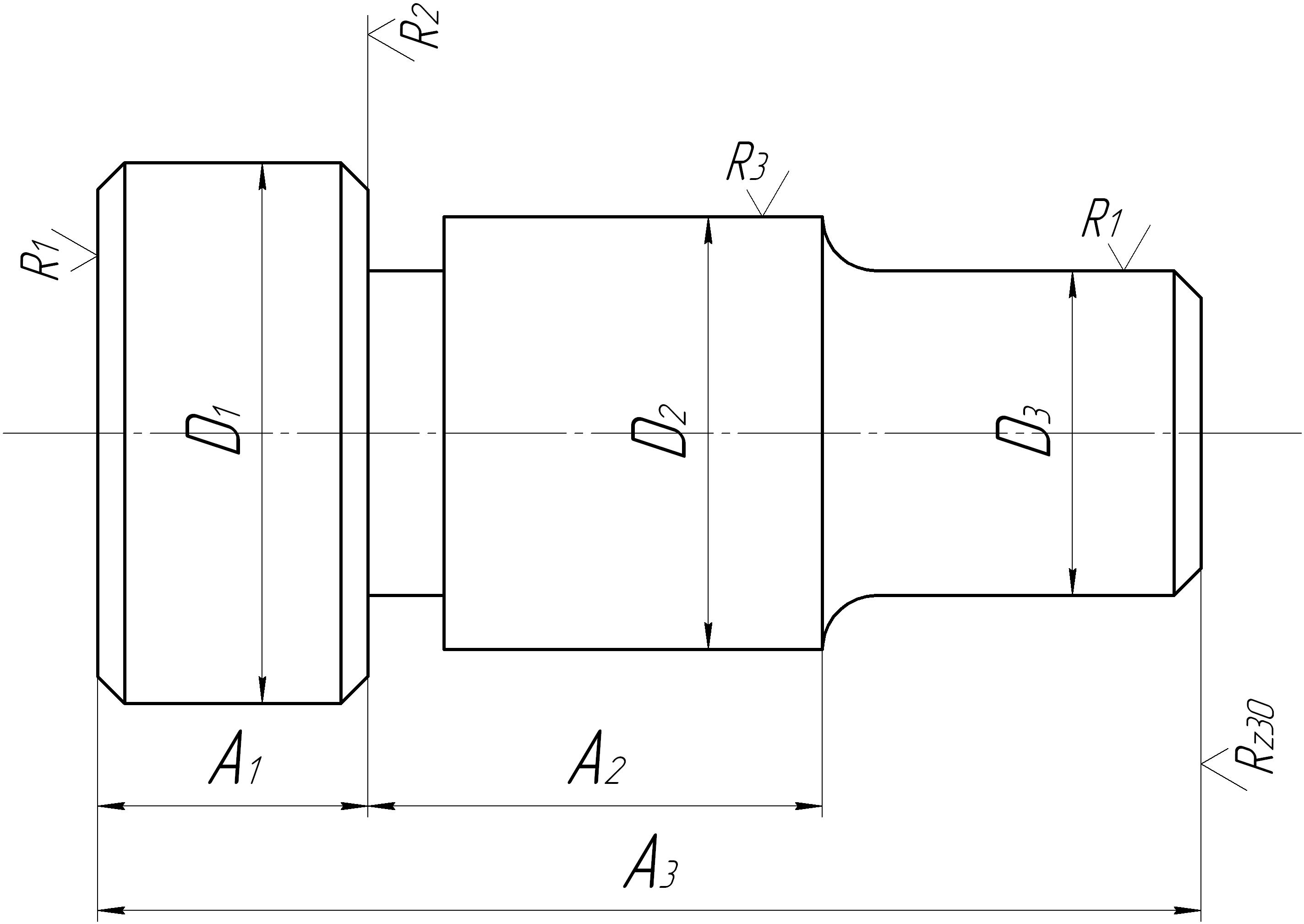

Рисунок 1: Деталь.

Замечания руководителя Содержание

	Стр.
Задание……………………………………………………………………….	2
Замечание преподавателя…………………………………………….…….	4
Содержание…………………………………………………………….……	5
Введение………………………………………………………………..……	6
Описание конструкции детали и условия её работы в механизме….	8
Материал детали и его свойства……………………………….………	9
Анализ технологичности детали……………………………………….	11
Определение типа производства………………….……………………	13
Выбор и технико-экономическое обоснование способа получения заготовок…………………..…………………………………………..…….	23
Выбор промежуточных припусков………………..………………...…	27
Назначение режимов резания …………………………...……………..	28
Расчет технической нормы времени ………………..…………....	32
Выбор технологического оборудования………………...…………….	34
Определение потребного количества оборудования…………………	36
Расчет технологической себестоимости…………………..…………...	38
Заключение………………………………………………………….……….	44
Список используемой литературы……………………………………....…	45
