2.3 Определение структуры эрц по ремонту электромашин и
пускорегулирующей аппаратуры
Структура электроремонтного предприятия и состав его оборудования определяется номенклатурой и объемом ремонтируемого оборудования. Ремонтный цех может быть как самостоятельной производственной единицей, так и являться одним из цехов крупного отраслевого предприятия.
Дефектоционно-подготовительное
отделение
Отделение
ремонта
электро-механической
части

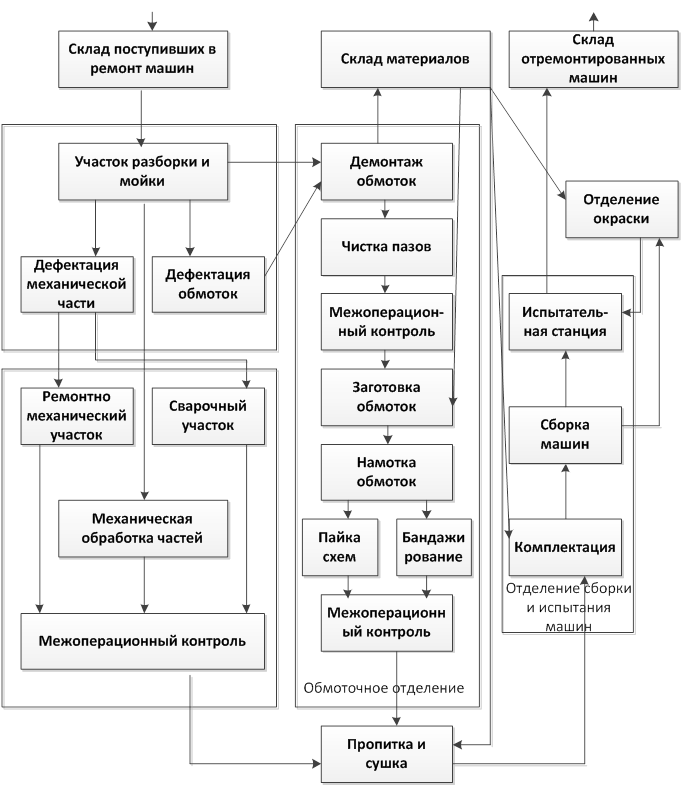

Типовая структурно – технологическая схема ремонта электрических машин.
2.4 Структура цеха по ремонту силовых трансформаторов
Трансформаторы считаются самыми надежными элементами электрической системы. По сравнению с другими видами электрического и электромеханического оборудования они отличаются более высокой надежностью в эксплуатации, если соблюдаются все правила хранения, транспортировки, монтажа, эксплуатации и качественного ремонта.

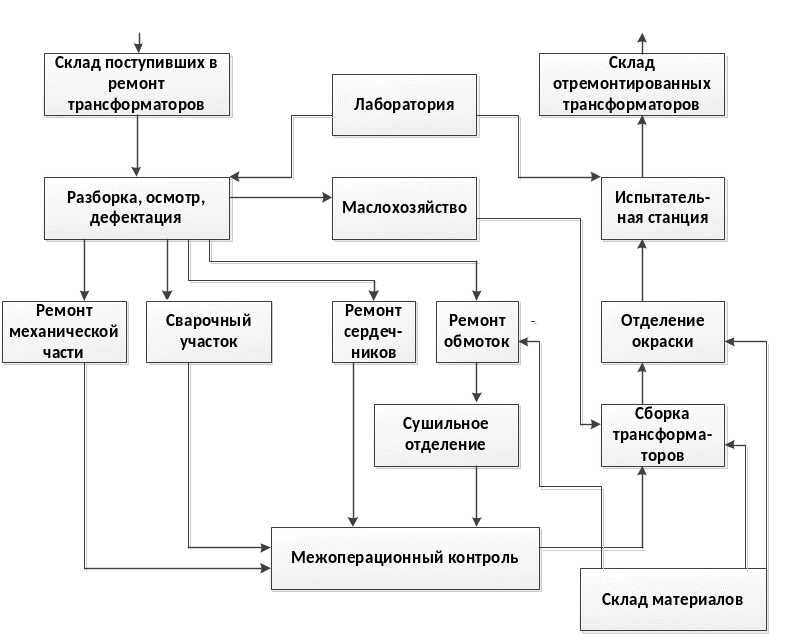

Типовая структурно – технологическая схема ремонта трансформаторов.
2.5. Определение необходимого оборудования эрц
Количество необходимого оборудования в ЭРЦ определяем согласно рекомендации в зависимости от количества установленного оборудования (электродвигателей) на предприятиях в деловых единицах и в зависимости от назначения того или иного участка ЭРЦ.
Таблица 6-Количество оборудования для капитального ремонта
Наименование оборудования |
Характеристики |
Количество оборудования |
1 |
2 |
3 |
Склад поступивших машин |
||
Стеллаж |
|
1 |
Дефектационно–подготовительное отделение |
||
Решёточный стол |
1330*1000*900мм |
1 |
Установка для мойки деталей машин |
1600*1400*1150мм температура воды 90˚С. |
1 |
Стенд для разборки электродвигателей |
Поворотный стол диаметром 500мм |
2 |
Верстак |
1400 * 600мм. |
3 |
Камера для оборудования электродвигателей |
1200*1100*1900 |
1 |
Обмоточное отделение |
||
Полуавтомат для рядовой намотки катушки |
Диаметр наматываемого провода 0,07…0,6мм:1200*1000мм |
1 |
Намоточный станок |
1200*1000мм сечение
наматываемого провода 6 |
1 |
|
|
|
Картоннорезательный станок |
Длина резания:1200мм. толщина 3 мм. |
1 |
Трансформатор для пайки |
Первичное напряжение 380 В, вторичное 6…12 В |
1 |
Стол с поворотным кругом с диаметром 900мм для укладки статоров электродвигателей |
1100*1250*1725мм. |
3 |
Стол обмотчика с поворотом кругом диаметром 600ммдля укладки статоров |
Размеры 1200*600*800мм. |
3 |
Бандажировочный станок для наложения бандажной проволоки на ротор |
Размеры 1400*800мм. |
1 |
Универсальная подставка для роторов и якорей при укладке обмоток |
Расстояние между стойками. Размеры 1200*800мм. |
1 |
Приспособление для продораживания коллекторов |
1750*330мм Диаметр фрез 6мм. |
1 |
Ванна для лужения |
|
1 |
Таль электрическая |
|
1 |
Пропиточно-сушильный участок |
||
Сушильная тупиковая одноканальная печь |
3000*2000мм. |
1 |
Сдвоенныя ванна для пропитки с механизацией подъема и опускания крышек |
3000* 2000мм. |
1 |
Решёточный стол |
1330*1000мм |
1
|
Таль электрическая |
|
1 |
Окрасочный участок |
||
Сушильный шкаф |
2000*3000мм. |
1 |
Решёточный стол |
2000*3000мм. |
1 |
Таль электрическая |
|
1 |
Пистолет распылитель |
|
1 |
Отдел ремонта электромеханической части |
||
Сверлильный станок |
800*500мм. |
2 |
Сварочный станок |
600*100мм. |
1 |
Фрезерный станок |
1500*1000мм. |
1 |
Токарный станок |
2000*1000мм. |
2 |
Таль электрическая |
|
1 |
Верстак |
1400*600мм. |
2 |
Отделения сборки и испытания |
||
Пирамида для якорей и роторов электродвигателей |
Размеры 3012*975мм. |
1 |
Стенд сборки электродвигателей |
Размеры 3012*975мм. |
2 |
Установка для испытания электродвигателей |
Размеры 2000*1500мм. |
1 |
Маслинная ванна для подогрева подшипников |
Размеры 500*500мм. |
1 |
Таль электрическая |
|
1 |
Продолжение таблицы 6
1 |
2 |
3 |
||
Склад отремонтированных машин |
||||
Стеллаж |
|
1 |
||
Таль электрическая |
|
1 |
||
Склад материалов |
||||
Стеллаж |
|
1 |
Для транспортировки двигателей, запасных частей, комплектующих используются ручные тележки.
