2. Организация и структура электроремонтного
ПРОИЗВОДСТВА
2.1 Определение трудоемкости ремонта
Вводим понятия условной единицы ремонта, за которую принимаем трудоемкость ремонта одного АД с короткозамкнутой обмоткой ротора мощностью 5 кВт и напряжением 220/380 В, со скоростью 1500 об/мин.
Для расчета норм трудоемкости других электрических машин вводятся дополнительные коэффициенты трудоемкости: Кn – для скоростей, отличных от 1500 об/мин; Кu – для напряжения питания свыше 1000 В; Кt – для других типов машин. ([7]стр141)
Мбаз = 15; mбаз = 3
Трудоемкость ремонтов :
Кn = 1 для двигателей с частотой вращения 1500 об/мин.
Кn = 0,8 для двигателей с частотой вращения 3000 об/мин.
Кt = 1,3 для двигателей с фазным ротором.
Кt = 1,8 для двигателей постоянного тока.
Кt = 1 для АД.
Двигатели с фазным ротором:
M = Mбаз * Кn * Кt * Кu = 15 * 1 * 1,3 * 1 = 19,5 чел/ч
m = mбаз* Кn * Кt * Кu = 3 * 1 * 1,3 * 1 = 4,5 чел/ч
Двигатели с постоянным током:
M = Mбаз * Кn * Кt * Кu = 15 * 1 * 1,8 * 1 = 27 чел/ч
m = mбаз* Кn * Кt * Кu = 3 * 1 * 1,8 * 1 = 5,4 чел/ч
АД с частотой вращения 1500 об/мин:
M = Mбаз * Кn * Кt * Кu = 15 * 1 * 1 * 1 = 15 чел/ч
m = mбаз* Кn * Кt * Кu = 3 * 1 * 1 * 1 = 3 чел/ч
АД с частотой вращения 3000 об/мин:
M = Mбаз * Кn * Кt * Кu = 15 * 0,8 * 1 * 1 = 12 чел/ч
m = mбаз* Кn * Кt * Кu = 3 * 0,8 * 1 * 1 = 2,4 чел/ч
В связи с тем, что средняя мощность электродвигателей в каждой группе не равна 5 кВт, пересчитываем их количество с учетом коэффициента приведения:
Загрязненный цех:
АД 1500 об/мин.
При Рср = 6,08 кВт коэффициент приведения равен 1,12
АД 3000 об/мин.
При Рср = 0,6кВт коэффициент приведения равен 0,5
С постоянным током 1000 об/мин.
При Рср = 3,3 кВт коэффициент приведения равен 0,8
С постоянным током 4500 об/мин.
При Рср = 1 кВт коэффициент приведения равен 0,4
А1 = 21 * 0,8 = 16,8 шт
А2 = 25 * 1,72 = 43шт
А3 = 36 * 0,5 = 18 шт
А4 = 3 * 0,4 = 1,2 шт
Определяем годовую трудоемкость работ:
(1)
.

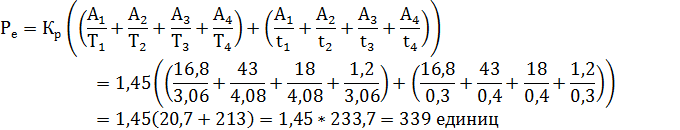

Определяем годовую производительность электроремонтного предприятия:
Для учета трудоемкости ремонта вспомогательного оборудования увеличиваем получившуюся трудоемкость на 30%:
Те=1374 * 1,3 = 1786,2 чел/час
Рассчитываем электроремонтный цех для ремонта электрических машин 30 подобных цехов:
1786,2 * 15 = 26793чел/час
2.2. Определение численности ремонтного персонала эрц
Рассчитываем ЭРЦ по эксплуатации и обслуживанию электрических машин 30 подобных цехов ([7]стр143):
Ф – годовой фонд времени одного рабочего равной при 40 часовой рабочий недели (отпуск 28 дней) = 1736 часов в году
Число основных производственных рабочих, необходимых для выполнения производственной годовой программы Тр:
N = Тр/Ф = 26793/1736 = 20 чел.
По известному количеству основных рабочих определяем число вспомогательных рабочих (N всп.); инженерно-технических работников (Nитр), служащих и младшего обслуживающего персонала (Nсл):
Nвсп = a * N = 0,15 * 22 = 3 чел
а = 0,15 – эмпирический коэффициент
Nитр = в (N + Nвсп) = 0,09 * (22+4) = 4 чел
в = 0,09 – эмпирический коэффициент
Nсл = с * (N + Nвсп) = 0,25 * (22 + 4) = 1 чел
с = 0,025 – эмпирический коэффициент.
В соответствии с приведенной трудоемкостью отдельных видов работ распределение основных рабочих по профессиям выглядит следующим образом:
электрообмотчики – 40% → 16*0,4= 6 чел
электрослесаря – 37% → 16*0,37=1 чел
электромонтеры испытательной станции – 3% → 16*0,03=1 чел
станочники – 5% → 16*0,05=1 чел
пропитчики – 4% → 16*0,04=1 чел
остальные рабочие – 11% → 16*0,11=2 чел
Общие число рабочих: 20 чел.
