3. Монтаж распределительных устройств и подстанций
Приемка строительной части и электрооборудования. Перед началом монтажных работ производят приемку от строителей по акту помещения РУ или территории ОРУ под монтаж в соответствии с требованиями СНиП.
В электропомещениях (щитовые, пультовые. Подстанции и распределительные устройства, машинные залы, аккумуляторные, кабельные туннели и каналы, кабе6льные полуэтажи и т.п.) должны быть выполнены чистые полы с дренажными каналами, необходимым уклоном и гидроизоляцией и отделочные работы (штукатурные и окрасочные), установлены закладные детали и оставлены монтажные проемы, смотрированы предусмотренные проектом грузоподъемные и грузоперемещающие механизмы и устройства, подготовлены в соответствии с архитектурно-строительными чертежами и проектом производства работ блоки труб. Отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда, выполнен подвод питания для временного освещения во всех помещениях.
В зданиях и сооружениях должны быть введены в действие системы отопления и вентиляции, смонтированы и испытаны мостики, площадки и конструкции подвесных потолков, предусмотренные проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а таже конструкции крепления многоламповых светильников (люстр) массой свыше 100 кг, проложены снаружи и внутри зданий и сооружений предусмотренные рабочими строительными чертежами асбоцементные трубы и патрубки и трубные блоки для прохода кабелей.
До начала ЭМР на ОРУ напряжением 35 кВ и выше строительной организацией должно быть закончено сооружение подъездных путей, подходов и подъездов, должны быть установлены шинные и линейные порталы, сооружены фундаменты под электрооборудование, кабельные каналы с перекрытиями, ограждения вокруг ОРУ, резервуары для аварийного сброса масла, подземные коммуникации и закончена планировка территории. В конструкциях порталов и фундаментов под оборудование должны быть установлены предусмотренные проектом закладные части и крепежные детали, необходимые для крепления гирлянд изоляторов и оборудования. В кабельных каналах и туннелях должны быть установлены закладные детали для крепления кабельных конструкций и воздухопроводов. Должно быть также закончено сооружение водопроводов и других предусмотренных проектом противопожарных устройств.

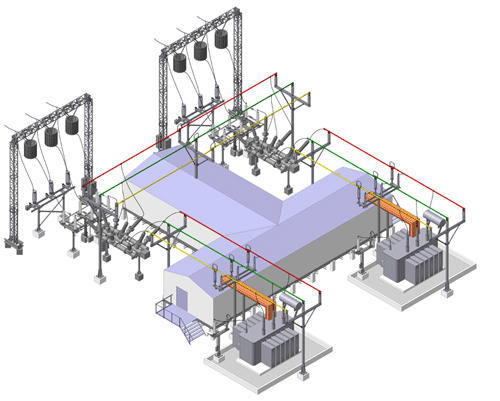

Рис.3.1. Современная компоновка подстанции 110/6-10 кВ.
При приемке электрооборудования в монтаж производится его осмотр, проверка комплектности (без разборки), проверка наличия и срока действия гарантии предприятий-изготовителей.
Монтаж КРУ, КСО и КТП. При приемке от заказчика в монтаж КРУ и КТП должна быть проверена комплектность технической документации предприятия-изготовителя.
К месту установки КРУ и КСО доставляют укрупненными блоками по три-пять камер, собранных вместе. Если перемещение и подъем комплектных камер производят в упаковке, то строповку при подъеме краном производят способом, указанным предприятием-изготовителем. Строповку камер и КТП без упаковки производят за соответствующие крюки и рымы. Перемещение и подъем комплектных камер и КТП всегда производят в вертикальном положении согласно надписям «Верх» и «Низ».
На рабочее место КРУ, КСО и КТП устанавливают на заранее подготовленные при выполнении работ первой стадии основания, закладные части, опорные рамы, выверенные по уровню на проектной отметке; КТП разрешается устанавливать непосредственно на бетонном полу без крепления. Установку камер на место производят в соответствии со схемой заполнения, даваемой в проекте, на которой указывают взамное расположение камер и схему соединений всего РУ. Камеры к месту установки и подают в такой последовательности, чтобы установленные на место они не мешали перемещению и установке последующих комплектных камер.
Работы по монтажу КРУ, КСО и КТП выполняют в соответствии с ППЭР. Монтажные работы ведутся в две стадии. В первой стадии электромонтажники контролируют правильность установки строителями закладных элементов монтируют сеть общего освещения помещения РУ. В РУ, собираемых из камер КСО, магистрали освещения прокладывают в коробе. Проходящем по верху камер, после установки камер. Светильники на камерах КСО устанавливают на этом же коробе и поставляют в комплекте электрооборудования камер.
При приемке от строителей по акту помещения РУ под монтаж проверяют выполнение следующих работ в стенах, потолках и полах должны быть оставлены необходимые проемы, тщательно заделаны все швы, отверстии и борозды, стены и потолки должны быть побелены и окращены; кабельные каналы должны быть отделаны и перекрыты съемными плитами из несгораемых материалов в уровень с чистым полом. Масса отдельной плиты перекрытия не должны быть более 50 кг; под ряды камер должны быть заложены в полу конструкции. Стыки конструкций должны быть тщательно сварены с помощью накладок из полосовой стали для обеспечения непрерывности цепи заземления.
В РУ для установки камеры КРУ черный пол камеры под камерами должен быть на 10-20 мм ниже отметки чистого пола.
В помещении РУ, предназначенном для установки камер КСО, до приемки помещения под монтаж должно быть полностью закончено устройство чистого пола. В помещении для установки КРУ чистый пол делают во всем помещении, кроме участков под шкафами камер КРУ. Эти участки чистого пола выполняют после установки КРУ.
Все сказанное относится и к приемке помещений, предназначенных для монтажа КТП. Подготовку строительной части для установки КТП выполняют в соответствии с чертежами строительного задания.
После приемки под монтаж строительной части помещения РУ приступают к монтажным работам второй стадии. При установке камер РУ или КТП в помещении машинного зала или в цеху перемещение их к месту установки в установку на закладные конструкции производят с помощью мостового крана.
Монтажные работы в части первичных цепей завершают проверкой уровня масла в бачках выключателей и при необходимости доливкой чистого, сухого прошедшего испытания трансформаторного масла.
С целью всемерного сокращения сроков монтажных работ второй стадии стремятся максимально возможное количество этих работ выполнить вне зоны монтажа на стенде завода в период строительства помещения РУ и ТП и в период выполнения монтажных работ первой стадии.
Проверку правильности работы выключателей, разъединителей, вспомогательных контактов и блокировочных устройств производят в соответствии с требованиями инструкции предприятия-изготовителя.
Одновременно с работами по первичным цепям на второй стадии монтажных работ выполняют монтаж вторичных цепей. В релейных шкафах камер КРУ и на фасаде камер КСО устанавливают приборы и аппараты защиты, управления, сигнализации, измерения и учета электроэнергии, демонтированные на время транспортировки. При установке камер КСО прокладывают в коробе провода межкамерных соединений и производят их подсоединение.
В соответствии с проектом прокладывают, разделывают и подключают контрольные кабели, кабели питания оперативным током и кабели освещения.
Силовые кабели прокладывают в каналах в помещениях РУ или ТП после установки камер на место. В каналах кабели раскладывают в соответствии с кабельным журналом.
Монтаж КТП выполняют аналогично монтажу КРУ. Сборка КТП включает: соединение выводов трансформатора с РУ; установку автоматического выключателя, транспортируемого в отдельной упаковке; выполнение заземления; подсоединение отходящих линий; подсоединение кабеля к трансформатору или шкафу вывода.
Автоматические выключатели устанавливают в шкафы КТП после проверки их исправности и соответствия технических данных указанным на схеме в проекте. Автоматический выключатель выдвижной конструкции подсоединяют к внешней цепи с помощью втычных контактов. Перед установкой автоматического выключателя в шкаф проверяют совпадение вертикальных и горизонтальных осей симметрии втычных контактов и ножей.
Автоматические выключатели вкатывают сначала вручную до упора роликов в опорные скобы, а затем с помощью рукоятки, вращаемой по часовой стрелке. Заземление автоматических выключателей выполняют специальными скользящими контактами. После установки автоматических выключателей укрепляют дугогасительные камеры и проверяют ход подвижных контактов. Контакты не должны соприкасаться со стенками камер и с пластинками дугогасительной решетки.
Максимально возможное количество указанных выше работ второй стадии выполняют вне зоны монтажа в период строительства помещения КТП и в период выполнения монтажных работ первой стадии.
Перед сдачей в эксплуатацию законченных монтажом РУ или ТП устраняют дефекты и недоделки монтажа, выявленные при выполнении пусконаладочных работ.
Монтаж силовых трансформаторов напряжением до 10 кВ. Трансформаторы, изготовляемые по ГОСТ 11677-85, могут быть включены в эксплуатацию без ревизии активной части (без осмотра сердечника) при условии транспортирования и хранения в соответствии с требованиями указанного ГОСТ.
Вопрос о монтаже трансформаторов без ревизии активной части и подъема колокола должен решать представитель шефмонтажа предприятия-изготовителя.
Трансформатор доставляют на место установки полностью собранными и подготовленными к включению в работу на автомашине, специальном транспорте (трейлере) или на железнодорожной платформе и устанавливают на фундамент или в камеру с помощью лебедок и полиспастов, а если позволяет грузоподъемность – кранами. Подъем трансформаторов 630 кВ А и выше производят за крюки, приваренные к стенке бака. Трансформаторы до 6300 кВ А отправляют с предприятия-изготовителя заполненными маслом, менее 2500 кВ А – в собранном виде, трансформаторы 2500, 4000 и 6300 кВ А – со снятыми радиаторами, расширителем и выхлопной трубой.
При монтаже трансформаторов (2500, 4000 и 6300 кВ А) поставляемых к месту установки со снятыми радиаторами, расширителем и выхлопной трубой, выполняют следующие работы:
промывают радиаторы чистым сухим трансформаторным маслом и испытывают их в соответствии с инструкцией предприятия- изготовителя на отсутствие течи масла.
промывают расширитель чистым сухим трансформаторным маслом и краном устанавливают его на место. Затем соединяют его на фланцевых уплотнениях с маслопроводом и крышкой трансформатора и устанавливают в рассечку маслопровода газовое реле.
промывают выхлопную трубу чистым сухим трансформаторным маслом и устанавливают ее на крышке трансформатора.
Устанавливают с уплотнением из синцовой шайбы или асбестового шнура, пропитанного бакелитовым или глифталевым лаком температурный датчик для манометрического, ртутно-контактного и дистанционного термометра.
Заливают каждый радиатор с помощью центрифуги или фильтр-пресса чистым сухим трансформаторным маслом до тех пор, пока оно не начнет вытекать из верхней пробки радиатора. Открывают верхние и нижние краны, соединяющие радиаторы с баком трансформатора, и приступают к доливке расширителя.
Устанавливают в положение, соответствующее уровню напряжения по проекту, переключатель выводов – анцапф.
Вторичные цепи РУ и их монтаж в настоящее время значительно упростились. В связи с применением КРУ и КТП работы по монтажу вторичных цепей в пределах камер и щитов перенесены с монтажного объекта на заводы, изготовляющие комплектное электрооборудование. Таким образом, в РУ, собираемом из камер КСО и КРУ, а также при установке КТП работы по монтажу вторичных цепей сведены к монтажу внешних соединений между отдельными камерами и соединению общих магистралей.
