17. Объясните устройство и принцип действия подруливающего устройства с врш и работу его системы управления.

1. Подруливающие устройства

Подруливающие устройства предназначены для повышения манёвренности судна при движении судна с малой скоростью, например, при проходе каналов и узкостей, а также при подходе к причалу или отходе от него.

Эти устройства позволяют судну двигаться бортом ( лагом ), разворачиваться на месте, менять курс на малых ходах и значительно уменьшать радиус разворота судна.

Подруливающие устройства представляют собой цилиндрическую трубу ( тун-

нель ), расположенную в плоскости миделя ( т.е. в поперечной плоскости корпуса судна ) и свободно сообщающуюся с водой.

Внутри трубы находится винт с приводным электродвигателем. При работе электродвигателя винт создаёт поперечную силу ( упор ), направленную перпендикулярно корпусу судна.

Подруливающие устройства обычно устанавливают в носовой части судна, при их работе нос судна уходит вправо или влево относительно курса. На крупных судах могут быть несколько подруливающих устройств, расположенных в носовой, средней и кормовой частях судна.

Эти устройства используют винты двух видов:

1. с фиксированным шагом ( ВФШ );

2. с регулируемым шагом ( ВРШ ).

Угол поворота лопастей ВФШ не изменяется.

Угол поворота лопастей ВРШ можно изменять, что приводит к изменению

тяги. При этом скорость электродвигателя винта не изменяется, что значительно упрощает схему управления ВРШ.

Для управления ПУ применяют электрические, электрогидравлические и реже

пневматические системы управления.

Устройство и принцип действия подруливающего устройства с ВРШ

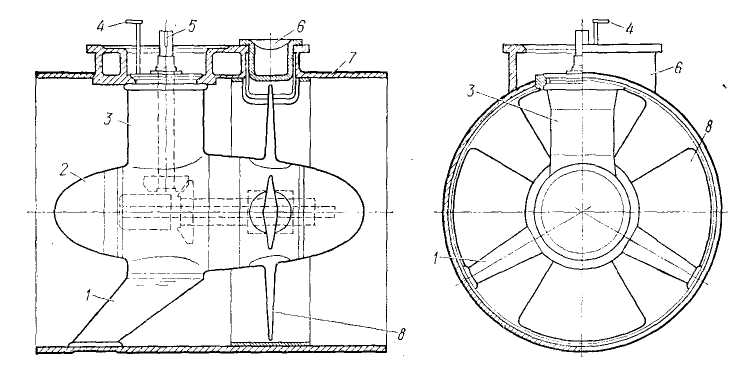

К основным деталям устройства относятся ( рис. 10.33 ):

1 – кронштейны ( 2 ), для крепления устройства к стенкам туннеля;

2 – обтекатель, для уменьшения сопротивления винта потоку воды;

3 – корпус подруливающего устройства;

4 – рычаг серводвигателя преобразователя шага винта ( угла разворота лопастей );

5 – вертикальный вал, для передачи вращающего момента от электродвигателя к винту;

6 – люк для смены лопастей;

7 – туннель;

8 – поворотная лопасть винта.

Рис. 10.33. Подруливающее устройство с винтом регулируемого шага :

Подруливающее устройство находится в туннеле 7 в носовой части судна и подвешено на двух кронштейнах 1.

Винт вращается двумя электродвигателями через редуктор ( не показан ), вертикальный вал 5 и коническую передачу ( на рис. 10.33 показана пунктиром в средней части ).

Устройство для изменения шага винта показано на функциональной схеме ( рис. 10.34 )

Функциональная схема электропривода подруливающего устройства с ВРШ

К основным деталям устройства относятся ( рис. 10.34 ):

Рис. 10.34. Функциональная схема электропривода подруливающего устрой-

ства с ВРШ

ЛПШ – линейный преобразователь шага, для преобразования угла поворота лопастей винта в пропорциональное напряжение ;

ДНШ – датчик нулевого шага, представляет собой конечный выключатель, контакты которого замкнуты только при нулевом шаге лопастей винта;

М – приводной электродвигатель винта, для вращения винта;

ПП – переключатель постов управления;

ПУ1- пост управления на крыле левого борта;

ПУ2 – то же, в рулевой рубке;

ПУ3- то же, на крыле левого борта;

ПУ0 – то же, в ЦПУ;

РУ – распределительное устройство ( щит электропитания );

РШ – регулятор шага винта, для выработки напряжения, ;

ЭГП – электрогидравлический преобразователь;

РЗ – распределительный золотник;

1 – рычаг, для передачи информации о положении лопастей в ЛПШ и ДНШ;

2 – сервомотор, для создания усилия, поворачивающего лопасти винта;

3 – шток сервомотора, для передачи усилия от поршня сервомотора 2 к кондуктору 5;

4 – коническая зубчатая передача, для передачи вращающего момента электродвигателя на ступицу винта ( т.е. для вращения винта );

5 – кондуктор, устройство для непосредственного разворота лопасте.
