    1. Работа виртуального прибора

Нажимаем кнопку пуск на панели управления , число оборотов двигателя равно нулю, показания индикатора так же равны нулю.

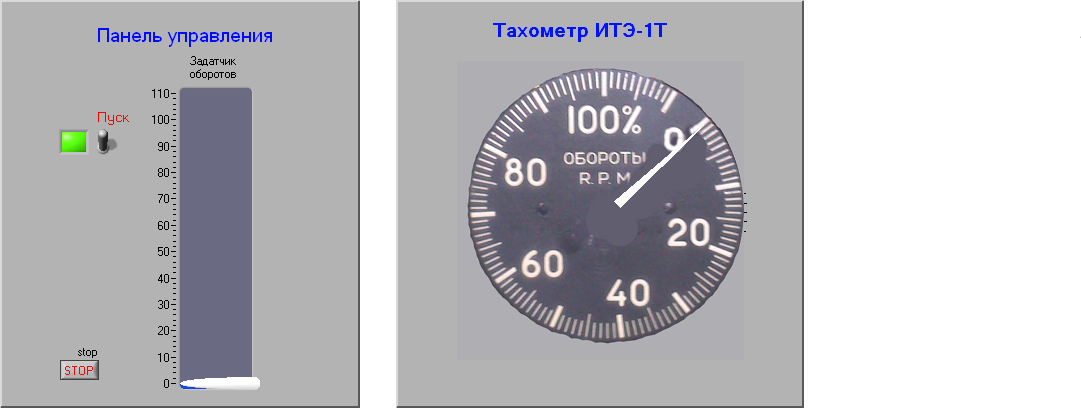

Рисунок 10. – Лицевая панель прибора в начале работы

Увеличивая значения оборотов вала двигателя, начинается отработка схемы и стрелка начинает перемещаться (рисунок 11), до тех пор, пока значения не выровняться (рисунок 12).

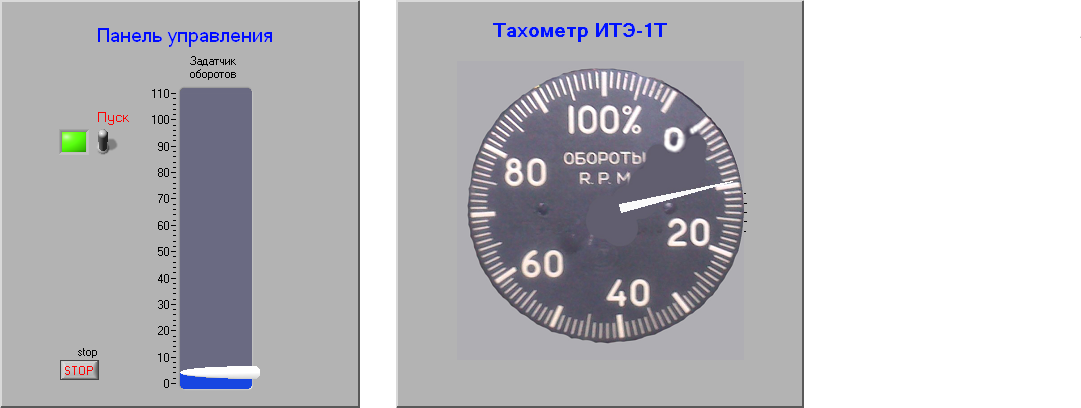

Рисунок 11. – Лицевая панель прибора при перемещении ползунка задатчика оборотов двигателя

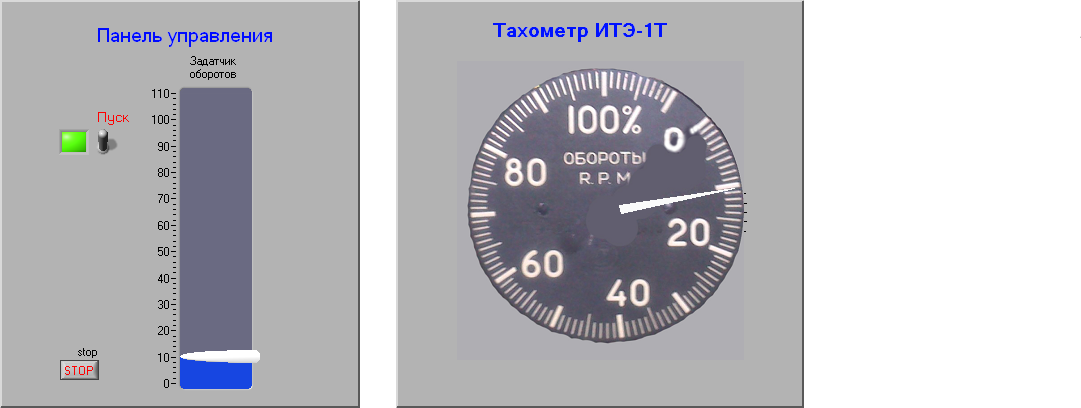

Рисунок 12.– Лицевая панель прибора после отработки двигателя указателя

Аналогично происходит если обороты двигателя уменьшить (рисунок 13).

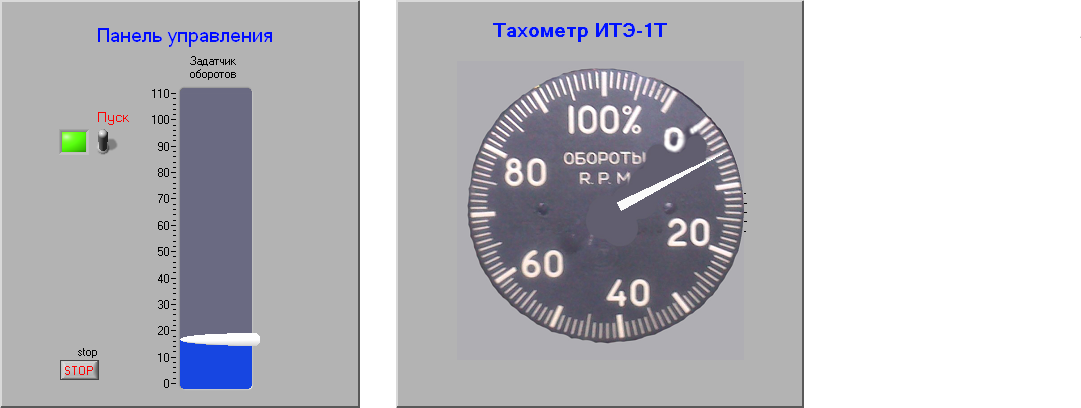

Рисунок 13. – Лицевая панель прибора при уменьшении оборотов

Заключение

Основываясь на сведениях о системе контроля мощности, которая используется на самолете Ту-154М, рассчитана на надежность данная система, а следовательно и указатель тахометра ИТЭ-1Т.

Также создан виртуальный прибор в программной среде LabVIEW 8.5, который имитирует скорость изменения оборотов двигателя Д-30КУ-154.

Список использованных источников

  1. Анненков, Н. П. Приборное оборудование самолета Ту-154Б-2 и его летная эксплуатация. – М. : Возд. транспорт, 1984. – 159 с.

  2. Техническая эксплуатация и ремонт авиационных электрических систем и пилотажно-навигационных комплексов [Электронный ресурс] : [метод. указания к курсовой работе] / Федер. агентство по образованию, Самар. гос. аэрокосм. ун-т им. С. П. Королева ; [сост. В. Н. Писаренко]. - Электрон. дан. (1 файл : 940 Кбайт). - Самара : Изд-во СГАУ, 2010. - on-line.

Параллельные издания: электронный аналог - 1 эл. опт. диск (CD-ROM).

  1. СТО СГАУ 02068410-004-2007. Общие требования к учебным текстовым документам [Текст]. - Взамен СТП СГАУ 6.1.4-97 ; Введ. с 2007-10-09. - Самара : СГАУ, 2007. - 29 с. - (Комплексная система управления качеством деятельности вуза).

  2. Тревис Д. LabVIEW для всех [Текст] / Джеффри Тревис ; пер. [с англ.] Н. А. Клушина ; под ред. В. В. Шаркова, В. А. Гурьева. - М. : ПриборКомплект : ДМК-пресс, 2004. - 537 с. : ил + 1 эл. опт. диск (CD-ROM). - ISBN 5-94074-257-2.
