3. Строительство искуственных сооружений

Крупные и средние мосты, а также крупные многоочковые трубы являются сосредоточенными объектами. Их возводят в течение всего строительного периода, но при условии окончания работ к моменту подхода к ним частного потока по выполнению линейных работ.

Малые мосты из сборных железобетонных конструкций, а также круглые, овоидальные и прямоугольные железобетонные трубы, являющиеся фактически тоже сосредоточенными объектами, но требующие сравнительно небольшого количества времени для их устройства, строят в потоке, опережая выполнение линейных земляных работ.

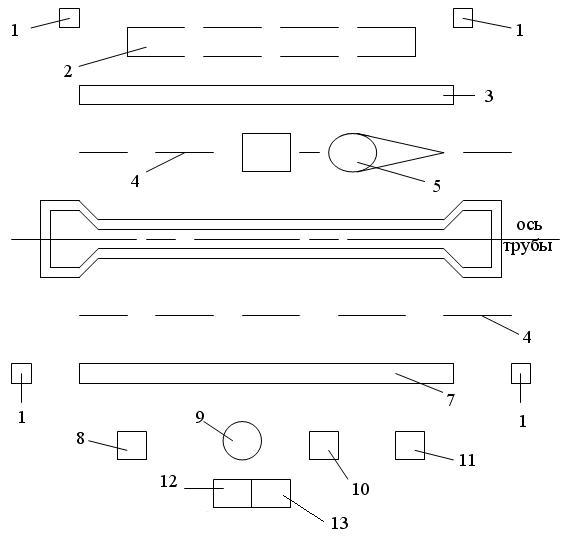

Рис. 4. Схема монтажа трубы

1 – склад блоков оголовков; 2 – склад фундаментов; 3 – склад лекальных блоков;

4 – путь движения крана; 5 – кран; 6 – контур трубы; 7 – склад звеньев трубы;

8 – емкость с цементом; 9 – бетономешалка; 10 – емкость с водой; 11 – электростанция;

12-13 – склады щебня и песка.

3.1. Составление ведомости искусственных сооружений

Исходя из данных продольного профиля автомобильной дороги, составляется ведомость искусственных сооружений (табл.16). Для труб указываются размеры отверстия и длина трубы, для мостов – строительная длина и ширина моста.

Длину трубы определяют по формуле:

L_тр = В_з.п + 2 m (Н_нас - d - );

где В_з.п - ширина земляного полотна поверху, м;

Н_нас - высота насыпи, м;

d - диаметр трубы, м;

m - коэффициент заложения откосов земляного полотна;

 - толщина стенки трубы, м (можно принять равной 0,16 м).

Расчетную длину трубы округляют до целого числа, кратного длине звена.

L_тр = 12 + 2·2 (5,5 – 2,0 – 0,16)=25,36=26м.

L_тр = 12 + 2·2(4,0 – 1,75 – 0,16)=20,36=23м.

Таблица № 13

Ведомость искусственных сооружений

Местоположение сооружения		Наименование искусственного сооружения	Основные размеры, м		Высота насыпи, м
ПК	+		отверстие	длина
9	00	ЖБ труба круглая одноочковая	2,0	26	5,5
26	00	ЖБ труба круглая одноочковая	1,75	23	4,0

примечание: тип оголовка- раструбный с коническим входным звеном (у круглой трубы); режим течения безнапорный.

3.2. Определение состава бригады для строительства

искусственных сооружений

В подразделе приводится краткое описание технологии строительства малых мостов и труб с учетом требований СНиП 3.06.04-91. Составляется ведомость определения трудозатрат на строительство искусственных сооружений (табл.14).

Количество рабочих дней определяется делением общей трудоемкости работ на численный состав бригады.

Для строительства круглых железобетонных труб принимается следующий состав специализированного отряда: автомобильный кран КС-3562А - 1 шт., бульдозер ДЗ-109 - 1 шт., самоходный пневмоколесный каток ДУ-31А - 1 шт., электростанция ПЭС-12М - 1 шт., электровибраторы ИВ-101, ИВ-47Б, ИВ-113 - по 1 шт., битумный котел вместимостью 400 л - 1 шт.

Рабочая сила на одну смену: - машинисты и мотористы - 4 чел.;

- дорожные рабочие - 6 чел.

Таблица № 14

Ведомость трудозатрат на строительство искусственных сооружений

Местоположение трубы ПК+	Наименование работ	Ед. измерения	Объем ра­бот	Трудоем­кость, чел.-дн.		Количе­ство дней
				на ед. изм.	всего	на ед. изм.	всего
ПК 9+00	Устройство тела трубы 1.Уст-тво фундаментов из лекальных блоков 2.Укладка звеньев трубы Устройство оголовков	1 п.м 1 п.м 2 шт.	26 26 2	0,35 2,23 6,9	9,1 57,98 13,8	0,91 5,798 1,38	2,36 15,05 0,27
	Итого по трубе	-	-	-	80,88	8,08	17,68
ПК 26+00	Устройство тела трубы 1.Уст-тво фундаментов из лекальных блоков 2.Укладка звеньев трубы Устройство оголовков	1 п.м 1 п.м 2 шт.	23 23 2	0.35 2.23 12,5	8,05 51,29 12,76	0,805 5,129 1,276	18,5 11,79 0,25
	Итого по трубе	-	-	-	72,1	7,2	30,54

количество бригад, осуществляющих устройство труб равно:

N=ТЗ/Т_р ·n=31/20·10=0,155 => 1 бригада.

Календарная продолжительность работ на строительство искусственных сооружений: Т_к =Т_р ·К=20·1,45=29 дней.

Сроки строительства искусственных сооружений:

Дата начала работ - 12.05.;

Дата окончания работ – 13.06..
