САНКТ-ПЕТЕРБУРГСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ
им. проф. М.А. БОНЧ-БРУЕВИЧА
Факультет Сетей связи, систем коммутации и вычислительной техники
Кафедра Систем коммутации и распределения информации
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту
по дисциплине
Системы коммутации
на тему
Расчет и проектирование системы коммутации TDM-сети
Система коммутации EWSD
Группа № СК-94
Студент Касиров Ш.М
Руководитель доц. Данилов В.И.
2012 г.
Система коммутации EWSD
Внедрение компьютерного управления и цифровой технологии в коммутационные систем ы открыли совершенно новые перспективы для техники связи. Разработка открытой системы с гибкой архитектурой была изначальной целью при проектировании EWSD. EWSD может быть эффективно использована в различных сетевых структурах в качестве сетевого узла различной емкости для коммутации большинства видов информации и может быть легко приспособлена для удовлетворения изменяющихся требований.
Динамическая емкость системы позволяет обслуживать нагрузку до 25600 Эрлангов и обрабатывать 2,5 миллиона ВНСА (попыток вызовов в час наибольшей нагрузки).
Благодаря цифровой электронной коммутационной системе EWSD, фирма Siemens создала основу для универсальной связи в открытых сетях с различными применениями. В момент появления EWSD на мировом рынке она была одной из первых полностью цифровых коммутационных систем. Сейчас на базе технологии EWSD введено в эксплуатацию свыше 85 млн. портов приблизительно 200-ми эксплуатационными компаниями в 85 странах.
EWSD представляет собой систему, предназначенную для всех видов применений с точки зрения размера узла, его емкости, диапазона предоставляемых услуг и сетевого окружения.
EWSD имеет широкий и ориентированный на будущее спектр применения и может использоваться как:
местная телефонная станция;
транзитная телефонная станция;
цифровой абонентский блок (концентратор);
сельская телефонная станция;
CENTREX (central office exchange service) означает придание обычной АТС функций учрежденческой станции (РАВХ);
международная телефонная станция;
коммутаторная система (OSS);
коммутационный центр для подвижных абонентов;
EWSD соответствует требованиям международных стандартов. Участие инженеров фирмы Siemens в рабочих группах международных организаций обеспечивает поступление широкого потока информации на этапе от стандартизации и разработки до практической реализации проекта. Примерами применения в EWSD рекомендуемых стандартов является использование языка CHILL, языка спецификаций и описаний SDL, языка «человек-машина» MML, применение системы сигнализации по общему каналу №7, реализация возможностей цифровой сети интегрального обслуживания ISDN и использование различных стандартных интерфейсов, таких как Q3 для Сети Управления Телекоммуникациями TMN и V5.1/V5.2 для подключения изделий Сети Доступа от различных поставщиков.
Техническая характеристика
Приведем некоторые технические характеристики системы EWSD.
Производительность:
количество абонентских линий-макс.250 000
количество соединительных линий-макс.60 000
коммутируемый трафик-макс.25 600 Эрл.
число вызовов в ЧНН (ВНСА) - более 2,5 млн. (в соответствии с рекомендацией Q.543 ITU-T)
Напряжение питания:
48 В или 60 в - номинальное постоянное напряжение.

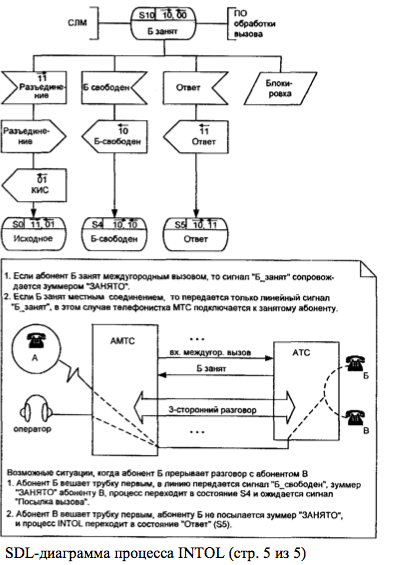

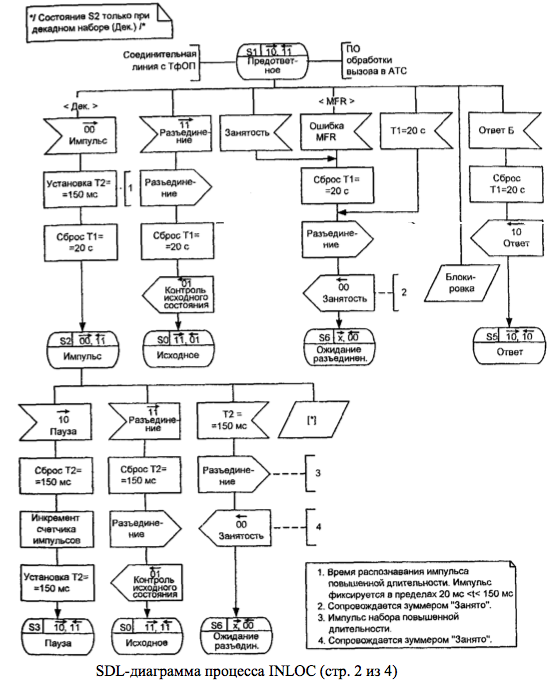

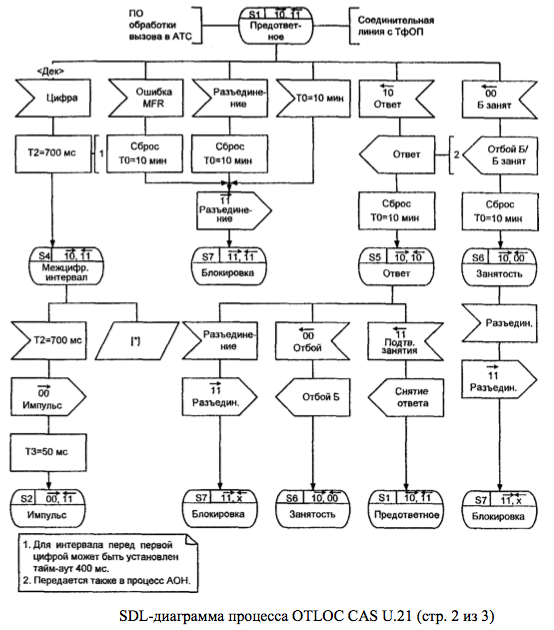

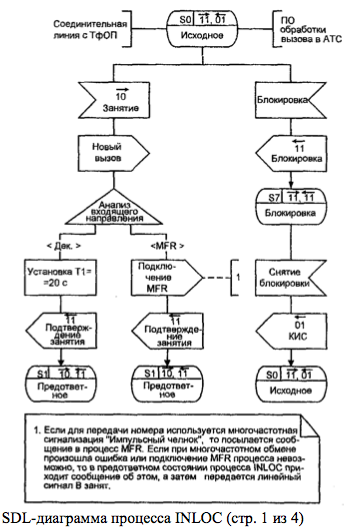

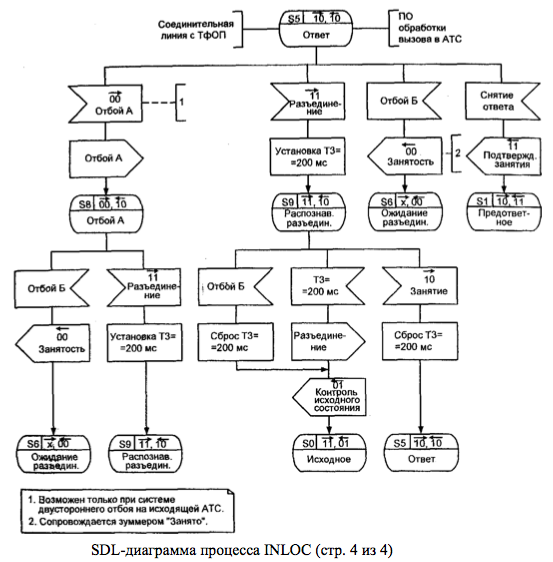

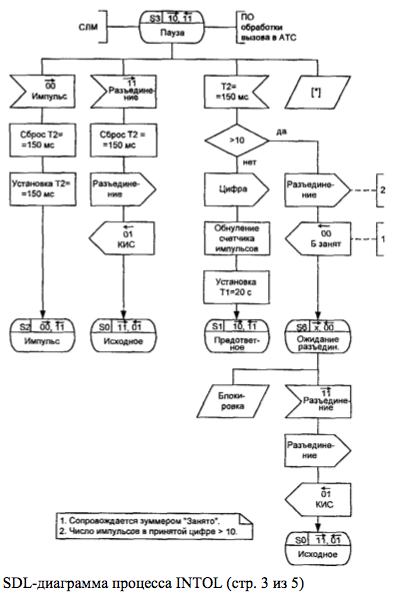

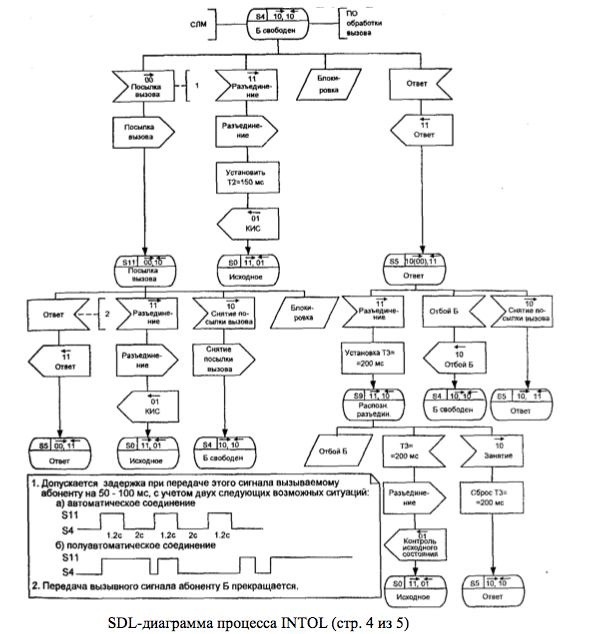

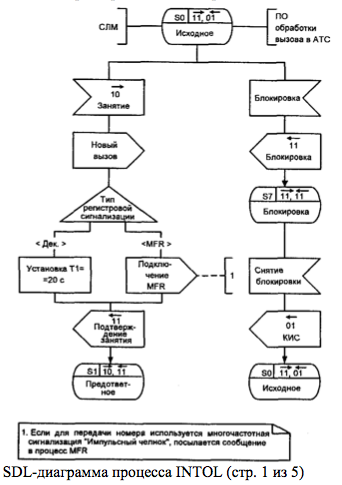

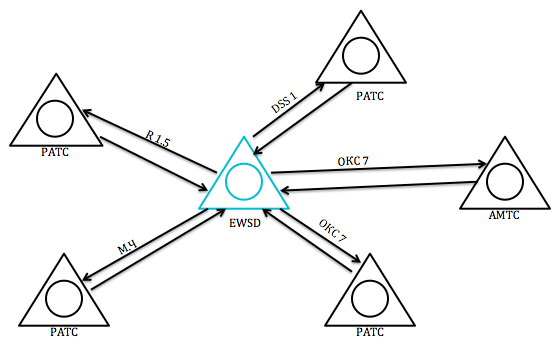

Системы сигнализации:
все стандартные системы, например, системы R2, №5, №7 ITU-Т.
Соединительные линии.
Аналоговые СЛ - возможны различные сопротивления шлейфа/шунта.
Цифровые СЛ - по мультиплексным линиям 1544 кбит/с или 2048 кбит/с.
Аналоговый абонентский доступ.
импульсный набор 5-22 имп./с
многочастотный набор в соответствии с рекомендацией Q.23 ITU-T.
Доступ ISDN.
Базовый доступ - 160 кбит/с (2B + D + синхр.) В = 64 кбит/с, D=16 кбит/с
Первичный доступ - 2048 кбит/с (30В + D + синхр.) или 1544 кбит/с (23В + D +синхр.) B = D = 64 кбит/с.
Сигнализация по общему каналу
Применение системы сигнализации по общему каналу №7 (CCS7), рекомендуемой ITU-T, позволяет оптимизировать использование цифровых сетей связи с компьютерным управлением. Это относится как к сетям, предоставляющим конкретные услуги, так и к цифровым сетям интегрального обслуживания ISDN. Благодаря высокой эффективности своих характеристик и гибкости, система CCS7 особенно хорошо подходит для обработки больших объемов данных, включая управляющую информацию и данные для ряда услуг и функций. Эти сообщения передаются по отдельным каналам сигнализации.

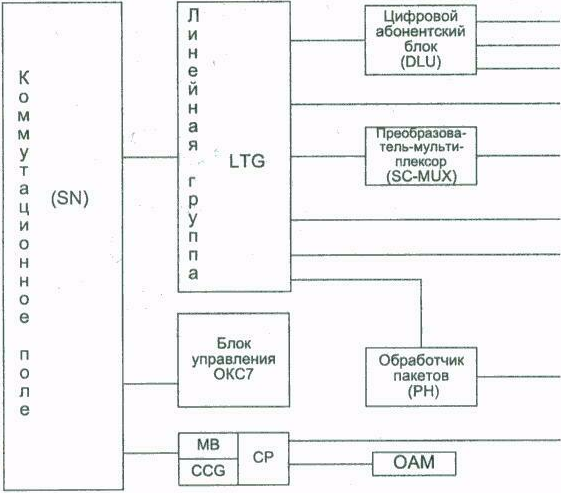

Структурная схема
Основные функции взаимодействия с окружением станции выполняют цифровые абонентские блоки DLU и линейные группы LTG. Коммутационное поле SN имеет структуру «Время-Пространство-Время» (ВПВ) и строится из каскадов временной коммутации и каскадов пространственной коммутации. Устройства управления подсистемами решают независимо друг от друга практически все задачи, возникающие в контролируемой каждым из них зоне. Например, устройства управления линейными группами занимаются приемом цифр, регистрацией стоимости телефонных разговоров, наблюдением и другими функциями, а для системных функций, таких как выбор маршрута, им требуется помощь координационного процессора СР. Для межпроцессорной связи в коммутационном поле устанавливаются соединения 64 Кбит/с таким же образом, как и соединения между абонентами. Однако межпроцессорные соединения являются полупостоянными.
Цифровые абонентские блоки DLU обслуживают аналоговые абонентские линии, абонентские линии ISDN, стыки V5.1/V5.2 и учрежденческие телефонные станции, могут находиться непосредственно на телефонной станции или быть удаленными. При необходимости используется модуль Shelter DLU, предназначенный для установки вне помещений. DLUвыполняется в двух модификациях - компактная версия, рассчитанная на включение от 30 до 160 абонентских линий, и стандартная версия, обслуживающая от 160 до 944 абонентских линий. Для подключения DLU к EWSD используется четыре тракта 2048 Кбит/с.
Линейные группы LTG формируют интерфейс с коммутационным полем SN для абонентских линий, подключаемых к LTG через цифровые абонентские блоки DLU, для цифровых соединительных линий и линий первичного доступа ISDN, подключаемых к LTG непосредственно, и для аналоговых соединительных линий, подключаемых через преобразователь-мультиплексор SC-MUX. Хотя абонентские и соединительные линии используют различные системы сигнализации, линейные группы LTG предоставляют сигнально-независимый интерфейс с коммутационным полем, что способствует, в частности, гибкости введения дополнительных или модифицированных систем сигнализации и независимости программного обеспечения в координационном процессоре от системы сигнализации. Скорость передачи битов во всех многоканальных шинах (магистралях), соединяющих линейные группы и коммутационное поле, составляет 8192 Кбит/с или 128 каналов со скоростью 64 Кбит/с каждый. Каждая линейная группа подключается к обеим плоскостям дублированного коммутационного поля и содержит следующие функциональные единицы: групповой процессор, групповой переключатель GS или разговорный мультиплексор SPMX, интерфейс с коммутационным полем LIU, сигнальный комплект SU для акустических сигналов, многочастотной сигнализации, набора DTMF и тестового доступа.
Коммутационное поле SN состоит из каскадов временной и пространственной коммутации. Количественной характеристикой каскада временной и пространственной коммутации является число многоканальных шин 8 Мбит/с. Соединительные пути через временные и пространственные каскады создаются с помощью управляющих устройств коммутационной группы в соответствии с информацией, поступающей от координационного процессора СР. При максимальной конфигурации SN к нему подключается 504 линейные группы, и оно может обслужить нагрузку интенсивностью до 25200 Эрл. Коммутационное поле всегда дублировано {плоскости О и 1), причем для каждого вызова соединение создается одновременно в обеих плоскостях, так что в случае отказа всегда имеется резервное соединение.
Координационный процессор СР управляет базой данных, а также конфигурацией и координационными функциями, такими как управление всеми программами, управление станционными и абонентскими данными, обработка информации для маршрутизации, выбора пути и учета стоимости, связь с центром технической эксплуатации, обработка тревожной сигнализации, прием сообщений об ошибках, анализ результатов контроля и сообщений об ошибках, локализация ошибок и их нейтрализация, а также функции интерфейса человек-машина.
Блоки электропитания станции работают в двух режимах: 48 В или 60 В постоянного тока. Отметим, что именно компания Siemens косвенно ответственна за переход от некогда существовавшего в нашей стране стандарта 48 В к стандарту 60 В, сохраняющемуся в России и сегодня - но и сама эта компания вынесла на себе груз поддержки обоих стандартов электропитания.

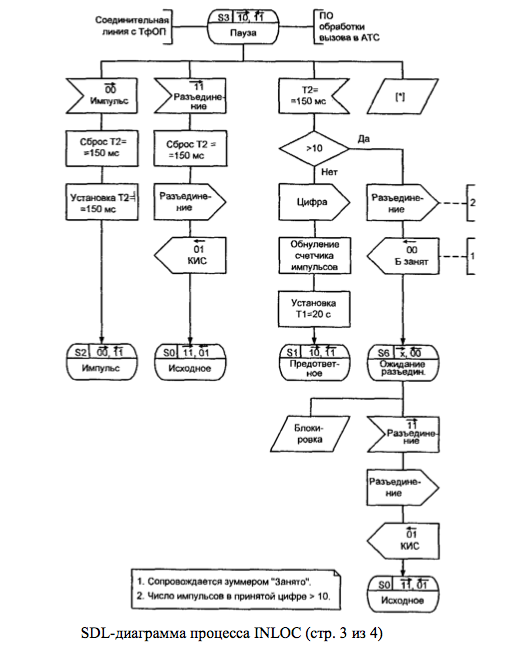

Базовый сценарий обмена сигнальными сообщениями ISUP при установлении соединения.
