П.4 Персональный компьютер ibm pc: принцип открытой архитектуры, основные узлы, их назначение и характеристики,

Компьютер – это устройство для обработки и хранения информации. Фирма IBM разработала и выпустила на рынок несколько моделей IBM-совместимых компьютеров (IBM - PC, IBM – PC XT, IBM – PC AT). Персональные ЭВМ (типа IBM – РС) являются компьютерами с открытой архитектурой, т.е. компьютер не единое неразъемное устройство, а собран из независимо изготовленных частей, подобно конструктору.

Т еперь рассмотрим основные и дополнительные технические средства персональной ЭВМ.

Рис. 44

Основные технические средства (Рис. 44):

1. Системный блок 2. Монитор

3. Клавиатура 4.Мышь

Системный блок содержит в себе средства обработки информации (процессор) хранения информации (оперативная память, винчестер) и частично ввода – вывода информации (дисководы).

Т.к. IBM – совместимые компьютеры обладают принципом открытой архитектуры, то главное в компьютере – это материнская (системная) плата,

н а которой размещены блоки, позволяющие обрабатывать информацию (процессор, сопроцессор), частично хранить информацию (оперативная память). Схемы, управляющие всеми остальными устройствами компьютера – монитором, дисками и др. реализованы на отдельных платах, которые вставляются в специальные разъемы – слоты. Отдельно имеется (Рис. 45):

1. дисковод CD-ROM.

2. дисковод флоппи дисков (3,5 дюймовых дискет),

3. винчестер или жесткий диск (для долговременного хранения информации (Рис. 46).

Ж есткий диск находится внутри системного блока (поэтому никакая из его частей не видна на корпусе системного блока). Если снять верхнюю крышку герметично запаянного дисковода жесткого диска, то вы увидите сам диск и считывающую головку дисковода.

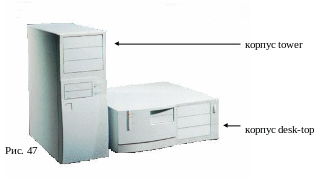

Ко всем электронным схемам подводится электрическое питание из единого блока питания, а для удобства и надежности все это заключается в общий корпус. Корпусы бывают двух видов: tower (вертикальное расположение) и desk-top (горизонтальное расположение) (Рис. 47).

Монитор (Рис. 48) бывает различных типов: EGA, VGA, Super VGA, LCD (жидкокристаллический). Главное, чем больше разрешающая способность (количество точек на экране) – тем более мелкие детали можно различить на экране.

Клавиатура (Рис. 49) предназначена для ввода информации в компьютер. Компьютеры снабжаются обычно 101-клавишной клавиатурой. Стандартная клавиатура IBM PC/AT во многом напоминает клавиатуру пишущей машинки и содержит дополнительные клавиши, имеющие специальное значение для MS-DOS и WINDOWS.

М ышь все больше становится неотъемлемой составной частью компьютера. Передвигая мышь по коврику на столе, мы одновременно управляем передвижением курсора на экране; нажатие на клавишу мыши вводит координаты курсора в работающую программу. Мыши обычно выпускаются трехклавишными (Рис. 50а), но большинство программ использует только две клавиши — левую и правую (Рис. 50 б). Чаще всего (но в зависимости от настройки компьютера) основной является левая клавиша, с помощью нее Вы управляете компьютером; дополнительной является правая клавиша, ее нажатие вызывает динамическое меню работы с объектом: своеобразной подсказки по возможным операциям. Мышь бывает механическая (как наша) и оптическая (ее работа основана на излучении светодиодами красного и инфракрасного цветов и принятием фотодетекторами отраженного света).

Дополнительные технические средства:

1. принтер (печать на бумажный носитель) (Рис. 51). Принтеры бывают матричные, струйные, лазерные и др. (На рисунке нижний левый принтер матричный, остальные – струйные);

2. C D-ROM (устройство для чтения компакт-дисков);

3. видео карта;

4. з вуковая карта;

5. модем (Рис. 52) (позволяет обмениваться информацией через телефонную сеть). Модемы бывают внешние (как на рисунке) и встроенные. Встроенные модемы размещаются в слоты на материнской плате и нее видны на внешней части корпуса;

6 . сканер (Рис. 53) (позволяет считывать непосредственно в компьютер с бумаги рисунки, печатные, а иногда и рукописные тексты). Сканеры бывают ручные, листопротяжные, планшетные. На рисунке правый верхний – планшетный сканер, правый нижний – ручной сканер, остальные – листопротяжные;

трекбол, стример, плоттер, магнитооптические диски и другие устройства.
