Експлуатація одноківшевих екскаваторів
Основні правила роботи на екскаваторі. Щоб запобігти передчасному виходу з ладу екскаватора, потрібно дотримуватися таких правил роботи на ньому:
1) не знімати ґрунт занадто товстим шаром; якщо противага піднімається, потрібно зменшити товщину шару;
стежити, щоб ківш перед поворотом платформи виходив із ґрунту і при пово роті не вдарявся об нерухомі предмети; бічні навантаження на ківш неприпустимі;
не допускати ударів ковша об ґрунт, різких рухів і перевантажень механізмів;
брати сировину чи ґрунт тільки за горизонтального положення екскаватора: якщо екскаватор нахилений, то на його опорні частини діють додаткові навантаження;
не робити екскавацію ґрунту при цілком висунутій рукоятці стріли;
під час навантаження екскаватором сировини чи ґрунту користуватися належною сигналізацією;
при видобутку твердих порід попередньо розпушувати їх вибуховим чи іншим способом.
Гальма і муфти. Від стану, ступеня спрацювання і правильності регулювання гальм і муфт залежать плавність вмикання, вимикання і безпека роботи виконавчих механізмів екскаватора. Насамперед потрібно стежити за тим, щоб не було пробуксовування фрикційних механізмів під час роботи, оскільки при цьому фрикційні поверхні швидко спрацьовуються і порушується нормальний ритм роботи машини. Якщо розладнані гальма, то можливе мимовільне падіння стріли із завантаженим ковшем, що може призвести або до пошкодження засобів транспортування сировини, або до різкого удару. Внаслідок удару можуть розладнатися кріплення, зігнутися центральна цапфа, зійти троси з блоків, з'явитися тріщини у зварних швах.
Причини пробуксовування фрикційних механізмів такі:
а) забруднення фрикційних поверхонь мастилом, водою і піском. Мастило можна видалити бензином, воду — сухим ганчір'ям, або, якщо її небагато, випарувати багаторазовим вмиканням механізму. Пісок та інші абразивні частинки задирають робочі поверхні шківів, у канавки набивається бруд, знижується коефіцієнт тертя фрикційних поверхонь. Пошкоджений шків потрібно замінити гладеньким чи проточити;
б) порушення регулювання і спрацювання фрикційних поверхонь. Оскільки фрикційні поверхні спрацьовуються досить швидко, їх потрібно вчасно регулю вати, а якщо вони спрацьовані — заміняти. Зазор між деталями має відповідати припустимому, занадто малий зазор призводить до мимовільного захоплювання шківа чи диска, якщо зазор великий, відбувається недостатнє притиснення фрикційних деталей. Дотикання поверхонь має бути рівномірним.

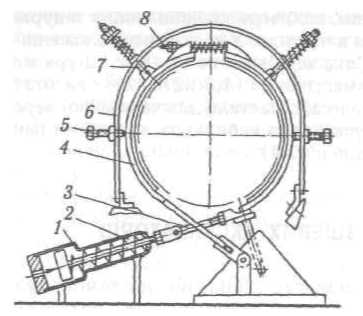

На прикладі стрічкового гальма піднімальної лебідки екскаватора розглянемо процес регулювання фрикційних механізмів (рис. 12.2). Рівномірне відходжен-ня стрічки 4 від шківа регулюється упорними болтами 5 і механізмом 7, розміщеним на бугелі 8. Стрічка під час гальмування (коли мастило випускається з циліндра /) притискується до шківа пру-
Рис. 12.2. Стрічкове гальмо
жиною 2; у процесі подачі мастила в циліндр пружина стискується, а шків розгальмовується. Якщо встановлюються нові гальмові накладки або вони спрацьовані, то відходження стрічки від шківа регулюється підтягуванням болта 3 чи зміною довжини тяги 6. При цьому величина відходу накладок від шківа має дорівнювати 1,5...2,0 мм. Спрацювання накладок допускається до ЗО % від номінальної товщини, після чого їх потрібно замінити. Щоб заклепки не дряпали шків, їх утоплюють на 2.. .З мм у накладці. Стрічкову фрикційну муфту регулюють аналогічно.
Важільні системи керування мають забезпечувати плавне вмикання всіх механізмів не більше ніж із половини ходу важеля чи педалі при зусиллі вмикання на важелі не більше ніж 74 Н, а на педалі — 157 Н. Значення зусилля регулюють зміною затягування зворотних пружин. Вільний хід важелів і педалей, спричинений зазорами у важелях, має бути не більше ніж 1/15 величини ходу. У деталях підйомних передач не повинно бути перекосів і заїдань. Особливо ретельного нагляду потребують підйомні системи керування гальмами.
Гідравлічні системи значно полегшують керування екскаваторами, але потребують високої технічної культури експлуатації. Перед кожною зміною слід перевіряти роботу гідросистеми візуально, а потім вільним вмиканням усіх механізмів. Особливу увагу потрібно звернути на:
щільність з'єднань, у яких може текти гідравлічна робоча рідина (олива). У разі течі з'єднання підтягують або заміняють ущільнювальну прокладку чи шкіряний манжет;
чистоту і якість оливи та її рівень у баку. Від чистоти оливи залежить справна робота механізмів; потрапляння механічних частинок між притертими поверхнями швидко виводить насоси і золотники з ладу. Олива має бути невеликої в'язкості. Взимку рекомендується застосовувати трансформаторну оливу, влітку — індустріальну, а в жарку погоду— індустріальну оливу И-40А і И-50А. За потреби у бак доливають профільтровану оливу;
рух золотників у корпусах: золотники мають рухатися вільно, без заїдання. Характерний шум під час їхнього руху спричинюється спрацюванням, що може призвести до перебоїв у роботі механізмів. Якщо в результаті спрацювання зазор між золотником і корпусом став більшим за 0,05 мм, то золотник потрібно замінити. Новий золотник притирається до корпусу і має бути зібраний із зазором не більше ніж 0,03 мм.
Через періоди, передбачені інструкцією з експлуатації екскаватора, слід оглядати оливонасоси, розбирати й очищати масляні фільтри, заміняти оливу. Тиск у гідросистемі треба відрегулювати відповідно до інструкції. Якщо тиск більший, можуть вийти з ладу оливопроводи і насос, при меншому — фрикційні поверхні недостатньо щільно стикаються, швидко спрацьовуються.
Робоче устаткування екскаватора зазнає ударного навантаження, частини його, що взаємодіють з матеріалом, який добувається, спрацьовуються найбільш інтенсивно, тому потрібно постійно наглядати за місцями з'єднань, своєчасно закріплювати і замінювати спрацьовані деталі.
При спрацюванні зубів ковша зростає опір різанню ґрунту, збільшується нитома витрата енергії на кубометр сировини і знижується продуктивність екскаватора. Спрацювання частини зуба, що виступає над краєм передньої різальної стінки ковша, має бути не більше ніж 50...60 %.
У рукоятці слід регулярно перевіряти кріплення рейок до балок і спрацювання зубів рейок. Спрацювання зуба можна контролювати за товщиною його вершини, а спрацьовані рейки треба заміняти.

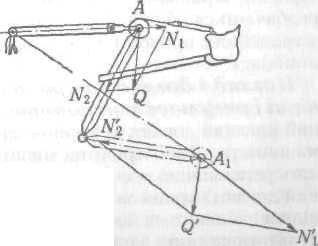

У стрілі часто виникають тріщини у зварному з'єднанні п'яти і корпусу. Ці та інші місця зварювання потрібно регулярно оглядати. Раз на тиждень слід перевіряти кріплення пальців і осі блоків стріли. Якщо тяги послаблені, їх підтягують обертанням стяжних гайок. У разі заміни стрілового каната стріла має утримуватися тимчасовою опорою вище від горизонтального рівня, щоб при підніманні стріли із цього положення не обірвати стріловий канат (рис. 12.3). Як видно з рисунка, умовно зведену в точку А вагу робочого устаткування Q можна розкласти на складові N1 і N2
При підніманні стріли канат витримує натяг N1 , який у положенні стріли А\ у кілька разів більший, ніж у положенні А (порівняйте вектори сил — N1 > N2 Зазор між сідловим підшипником і рукояткою має бути у визначених межах, передбачених інструкцією для кожного екскаватора. Для зменшення зазору між вкладкою і сухарем ставлять додаткові прокладки.
Довговічність канатів залежить від дотримання правил їх розмотування, установлення й експлуатації. Розмотуючи канат, потрібно дротом стріли закріпити один його кінець, а потім, обертаючи барабан з канатом чи повертаючи бухту, відразу випрямити розмотаний канат, не допускаючи перегинів, петель і волочіння його по землі. Другий кінець канату перед розрубуванням також закріплюють дротом. Діаметр каната, що навішується, має відповідати діаметру, зазначеному в технічному паспорті екскаватора. Канат меншого діаметра швидко спрацьовується і стирає блоки, а більшого — також швидко спрацьовується в результаті заклинювання в канавках блока (для канатів великого діаметра потрібні також блоки великого діаметра). При намотуванні каната па гладенький барабан лебідки машиніст стежить, щоб витки укладалися в щільний ряд, поправляє канат молотком чи ломом. Після навантаження каната витки завжди лягатимуть у початковому порядку. Якщо канат установлений, треба якийсь час попрацювати на ньому вхолосту, а потім — при зменшеному навантаженні . Канат слід регулярно змазувати канатною маззю ІК. Канати, що у процесі роботи дотикаються до землі (наприклад, тяговий канат драглайна), не змазують. Щоб уникнути аварійних обривів канатів, при їх установленні ретельно перевіряють закріплення на деталях екскаватора (барабанах), а також вчасно заміняють спрацьовані канати (норми спрацьованості зазначені в інструкціях). Орієнтовані терміни використання канатів кар'єрних і ківшевих екскаваторів (при цілодобовій роботі) становлять: піднімального — 25.. .26 і стрілового - 360...720 діб.
Рис. 12.3. Схема зміни натягу стрілопідyого канату залежно від положення стріли
щению робочого устаткування, при цілком висунутій рукоятці.
Для сповільнення спрацювання опорних частин потрібно стежити, щоб усі котки щільно прилягали до опорних доріжок та рейок і при повороті платформи оберталися, а не переміщалися юзом.
Догляд за гусеничним ходом передбачає перевірку стану деталей, змащення підшипників, видалення бруду, регулювання натягу ходових ланцюгів і гусеничних стрічок. Потрібно стежити, щоб спрацювання кулачків ведучих коліс, з єднань пальців і гусеничних ланок, осей і втулок не перевищувало величин, передбачених інструкцією з догляду за екскаватором. За нормального натягу гусеничної стрічки верхня ділянка ЇЇ має лежати без помітного провисання на всіх верхніх підтримувальних роликах.
Догляд за мастильними системами екскаватора, змащення і заміну їх слід виконувати відповідно до заводської інструкції зі змащення екскаватора.
