11.3. Устаткування для підрізування й відламування листового скла

Скло, сформоване у вигляді стрічки, незалежно від способу формування під­дається послідовним технологічним опе­раціям: надрізанню, відрізанню, відбор-товці, розмітці й розкрою на формати, упа­куванню.

Підрізувач скла призначений для під­різування безперервної стрічки скла, що витягується машиною BBC, на окремі листи заданої висоти.

Підрізувач установлений на верхній секції машини BBC. Стрічка, що вихо­дить із шахти, підрізається спеціальним робочим органом, що переміщується рівно­мірно поперек стрічки. Робочим органом є сталевий побідитовий ролик, закріпле­ний у каретці.

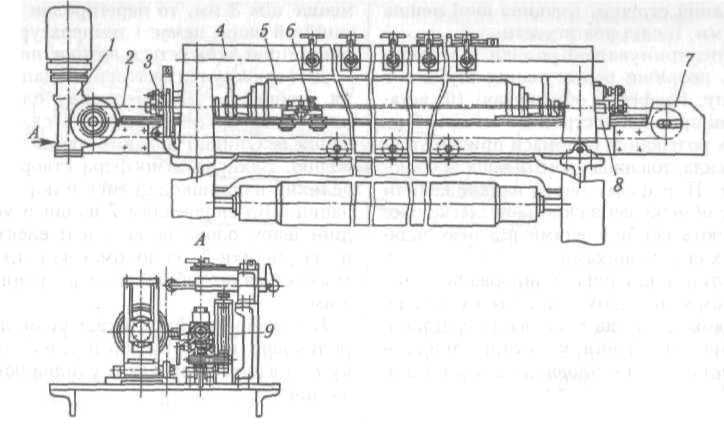

Підрізувач (рис. 11.12) складається з каретки 6, опорного валка 5, притиск­них роликів 4, механізму 9 піднімання тра­верси і буферних клапанів 3 і 8, установ­лених на напрямній траверси 7. Привід / переміщує каретку 6 по напрямній за до­помогою ланцюга 2. Після проходження кареткою борта стрічки ролик починає підрізати стрічку скла. Наприкінці робо­чого ходу каретки стрічка, що наблизилася до протилежного борта, який ріже ролик, відділяється від площини стрічки й обходить борт, не роблячи надрізу. Ка­ретка, продовжуючи поступальний рух, натискує на качалку буферного клапа­на 3, у результаті чого спрацьовує колій­ний вимикач, що дає приводу сигнал на реверс і каретка повертається у вихідне положення. Під час холостого ходу ка­ретки ролик, що ріже, залишається відве­деним від площини скла; його подача до стрічки затримується планкою, змонтова­ною у буферному клапані 8, доти, доки каретка вже в робочому циклі не мине борт відрізаної стрічки.

Рівномірне врізання ролика в стрічку забезпечується спеціальним притискним пристроєм. Лінія відрізу наноситься стро­го перпендикулярно до вертикальної осі стрічки, що досягається установленням траверси під певним кутом до горизонту за допомогою підйомника.

Команди для підрізування стрічки мо­жуть надходити від двох систем датчиків: від датчика, що працює від верхнього краю скла, і від датчика, зв'язаного механічною системою з валом машини BBC.

Рис. 11.12. Підрізувач скла

Машина для відламування скла. Для

відламування надрізаного скла застосо­вують переважно машини рамного типу (BBC), які відламують листи стрічки, що безупинно витягується, і передають їх на наступні технологічні операції. Це від­бувається при повороті рами машини з вертикального положення в горизон­тальне. У розглянутій конструкції листи скла передаються на горизонтальний ро­ликовий конвеєр, з'єднаний з машиною.

Машина для відламування скла рамного типу (рис. 11.13) складаєть­ся з поворотної рами, відкатника, сигналі­затора і приводів.

Стрічка скла, що надходить із машини ВВС, проходить між роликами б і притиск­ним роликом 8. Притискні ролики приво­дяться в дію через піднімальну систему 22, циліндричну зубчасту пару 18 і ланцюго­ву передачу 19. Досягнувши заданого роз­міру по висоті, стрічка скла верхнім об­різом торкається прапорця сигналізато­ра 7, у результаті чого спрацьовує мікро-перемикач, що подає сигнал для увімкнен­ня машини. До моменту завершення ка­реткою машини робочого ходу стрічка підрізається, а її верхній край контактує з другим прапорцем сигналізатора, внаслідок чого спрацьовує другий мікроперемикач і подається сигнал на ввімкнення при­воду поворотної рами 5.

Схема приводу забезпечує одночасно поворот рами і затискання листа скла під час повороту. Поворот рами здійснюєть­ся від електродвигуна 14 через електро­магнітне гальмо 15, редуктор 16, горизон­тальний вал 13, зубчасті передачі 12 і си­стему важелів 4 навколо вала 21, розмі­щеного в опорах 20. Конструкція маши­ни для відламування скла передбачає можливість повороту рами вручну від ру­коятки / через зубчасту пару 2.

Під час повороту рами машини відбу­вається відламування листа скла з укла­данням його на ролики 1 7 відкатника З, які розміщені горизонтально. Відкатник має самостійний привід, що забезпечує переміщення стрічки скла на подальшу обробку. Ролики відкатника приводяться в дію від електродвигуна 10 через редук­тор // із двома вихідними валами і лан­цюгові передачі 9. Після того як лист скла зійде з відкатника, рама машини для відламування скла повертається в почат­кове положення.

Відбортовка листового скла відбуваєть­ся на спеціальній двонозиційній установ-

Рис. 11.13. Машина для відламування скла

ці. На першій позиції розміщені механіз­ми орієнтації листа і нанесення на його борти лінії надрізу, а на другій — механіз­ми для відламування від листа нарізаних бортів. Нарізані листи скла краном пе­реносяться для розкладання і пакетуван­ня в стопи.

Запитання і завдання для самоконтролю

1. Які основні технологічні особливості виготовлення будівельного скла?

2. Назвіть способи виготовлення скла. В чому їх відмінність?

3. Яке устаткування застосовують для формування листового будівельного скла?

4. Поясніть будову і принцип дії машини вертикального витягування скла.

5. Розкажіть про будову азбестових валиків.

6. Наведіть методику розрахунку потужності машини вертикального витягування скла.

7. Наведіть складові загального ККД машини вертикального витягування скла.

8. Поясніть конструктивну схему і принцип дії машини для прокатування листо­ вого скла.

9. Який принцип дії устаткування для формування будівельного скла методом розтікання?

10. Поясніть принцип дії і будову підрізувана і машини для відламування скла.
