10.4. Устаткування для виробництва теплозвукоізоляційних матів і плит зі скловолокна на синтетичних в'яжучих матеріалах

На підприємствах, де виготовляють будівельні матеріали, використовують комплекти устаткування СМТ-053 для виробництва теплозвукоізоляційних ви­робів зі скловолокна, отримуваного відцентрово-фільєрнодуттьовим способом, продуктивністю 125 тис. м3

За допомогою устаткування СМТ-053 отримують волокно середнім діаметром 5...7 мкм зі скляних розплавів, наносять

на волокно розчин синтетичного в'яжучого матеріалу, осаджують волокно, до-пресовують скловолокнистий килим до за­даних товщини й об'ємної щільності з од­ночасною термообробкою і розрізанням його на вироби заданих розмірів, а також рулони непросоченого скловолокна і на­півжорсткої виш.

Комплект устаткування СМТ-053 (рис. 10.11) складається з відцентрово-

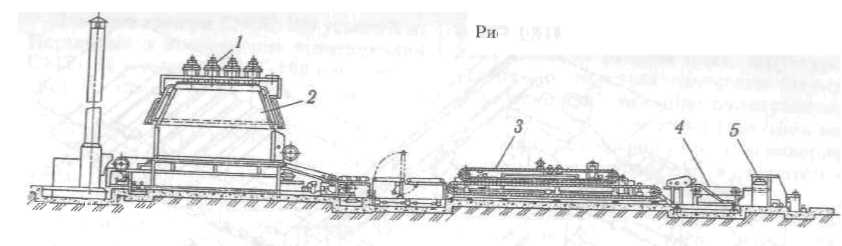

Рис. 10.11. Комплект обладнання СМТ-053

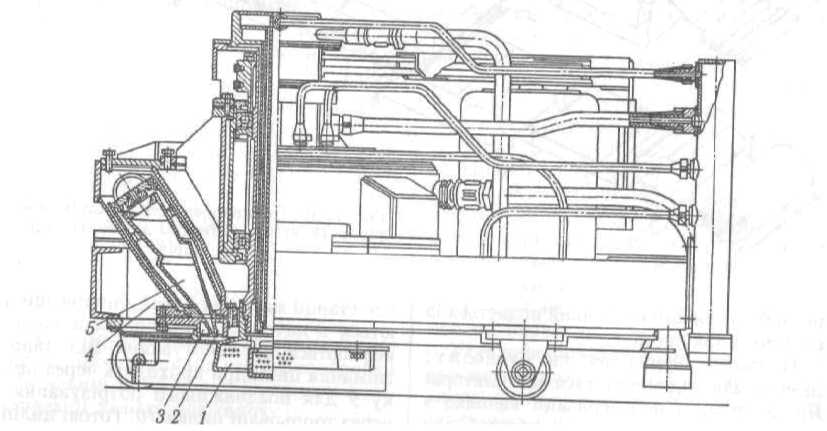

Рис. 10.12. Відцентрово-дуттьова машина СМТ-054

дуттьової машини /, камери 2 волокно-

осадження, сушильно-полімеризаційіюго конвеєра З з топками, кінцевого конве­єра 4, ножа 5 для поперечного різання, на­сосної установки для змазування й елек­троустаткування .

Відцентрово-дуттьова машина СМТ-054 (рис. 10.12) призначена для пе­реробки розплаву скломаси в штапельне волокно відцеитрово-фільєрнодуттьовим способом. Сутність способу полягає в тому, що скляний розплав у чаші /, яка обертає­ться навколо вертикальної осі, за рахунок відцентрової сили викидається через фі-ьєрні отвори 2діаметром 1... 2 мм. Потрап­ляючи в потік високотемпературного газо­вого струменя, створюваного кільцевою га­зовою дуттьовою головкою З, скляний роз­плав переробляється в скляне волокно.

Чаша / з 5000 — 6000 фільєрними отво­рами обертається з частотою до 3000 хв~1. Пальники 4, що оточують чашу, забез­печують швидкість витікання газу понад ЗО м/с і нагрівання його понад 1313 К. Камера 5 згоряння призначена для спа­лювання в ній газоповітряної суміші і ство­рення надшвидкісного потоку продуктів згоряння, що забезпечує переробку скло­маси на волокно, розігрівання і підтриман­ня робочої температури фільєрного пояса чаші, транспортування волокна в камеру волокноосадження. Камера СМТ-054 воосаджеиля складається із сітково­го приймально-формувальиого конвеєра і шахти. Газоповітряна суміш відсмоктуєть­ся з камери димососом.

Застосовуване в цьому комплекті устат­кування для термообробки й оброблення килима принципово не відрізняється від устаткування, що використовується в мінераловатному виробництві.

Установка СМТ- 600 для виробни­цтва надтонкого волокна (рис. 10.13) призначена для переробки скломаси. Ус­тановка складається зі склоплавильної печі / для плавлення шихти за темпера­тури 1350... 1380 °С, пристрою для утво­рення волокна в складі фільєрного жи­вильника 4 камери 5 згоряння, гребінки б і ролика 7, камер волокноосадження і термообробки та верстата для розкрою. У живильнику 4, оснащеному електро-підігріванням, є 180 фільєрних отворів діаметром 2,5...3,0 мм. Струмінь волок­на, що виходить з отворів, охолоджується повітрям, яке подається вентилятором і всмоктується через щілиноподібне соп­ло 2. Охолоджений струмінь утворює «ци­булину» 3, з якої витягаються первинні нитки діаметром 200...250 мкм двома па-

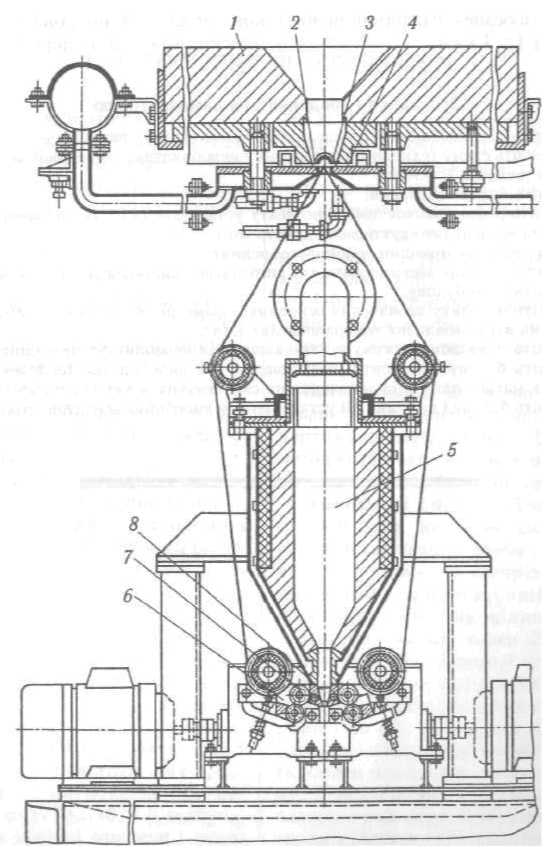

Рис. 10.13. Установка для виробництва надтонкого волокна

рами привідних роликів 7, що подають їх під сопло 8 камери 5 згоряння. Із сопла зі швидкістю 300 м/с викидається газо­вий струмінь температурою 1600 °С, що роздуває первинні нитки в штапельне скловолокно. Камера згоряння є пальни­ком тунельного типу з охолоджуваною во-дою сорочкою. До сопла камери прикріп­лена гребінка волокноироводу, що визна­чає крок ниток, які надходять під газо­вий струмінь.

Установка, продуктивність якої 250 кг волокна за добу, забезпечує отримання во­локна діаметром 1...3 мкм.

Камера волокноосадження шахтного типу оснащена сітковим ириймально-формальним конвеєром. У шахті встанов­лено розпилювальні форсунки для просо­чення килима зв'язувальною речовиною. Відсмоктування здійснюється димососом. Ширина килима 1100 мм. Камера тер­мообробки має пристрій, що принципово не відрізняється від камер СМТ-097 і СМТ-028.

Скловолокнисте полотно ріжеться на верстаті для розкрою, що має круглі дис­кові ножі для поздовжнього різання і плоский ніж для поперечного.
