2.2. Бурове устаткування
Породи руйнуються робочим органом (інструментом), що приводиться в рух приводами бурових або ручних машин. Зруйнована порода (шлам) з нижньої частини порожнини (вибою) видаляється безпосередньо робочим органом, продуванням порожнини стисненим повітрям із промиванням водою та відсмоктуванням пилу. Конструкція робочого органа і метод видалення шламу значною мірою визначаються способом буріння. Розрізняють механічний і фізичний способи буріння. До механічного способу належать обертальне, ударне і віброударне, а до фізичного — термічне і гідравлічне буріння.
Обертальне буріння засноване па руйнуванні породи через її різання і стирання різцем робочого органа (бура), що має одночасно обертальний і поступальний рух уздовж осі свердловини. Свердловини можна бурити в різних напрямах — вертикальному, горизонтальному і похилому, що є перевагою способу. Цей спосіб характеризується високою продуктивністю, оскільки процес буріння відбувається безперервно. Найефективніший обертальний спосіб при бурінні порід з нижчою від середньої міцністю ( см.150 *106 Па), оскільки при бурінні твердіших порід кромка різця не може сколювати породу стружкою значної товщини і руйнує породу стиранням. Різець швидко спрацьовується, швидкість буріння надає, а продуктивність зменшується.
Ударне буріння здійснюється підніманням і опусканням важкого інструмента — бурового долота, яке, завдаючи ударів по розроблюваній породі, руйнує її. Після кожного удару долото повертається на деякий кут щодо своєї осі, а нові удари поступово руйнують породу по всьому перерізу свердловини, падаючи їй круглу форму. За такого способу буріння тверді породи розколюються і дробляться, а м'які — ріжуться і мнуться. Використання удару дає змогу створювати великі навантаження у зоні контакту долота і породи, тому цей спосіб можна застосовувати для руйнування порід різної міцності. Однак при бурінні порід з нижчою від середньої міцністю ударне буріння поступається продуктивністю обертальному. Тому ударне буріння доцільне для порід, які мають міцність вищу від середньої.
Якщо кромка бура містить більше ніж один різець, розміщений по своєму діаметру, то такий робочий орган називають шарошкою.
При шарошковому бурінні породи руйнують різці шарошки, що обертається навколо вертикальної осі штанги, на якій вона закріплена, при одночасному тиску штанги на породу.
Віброударне буріння поєднує ударні й обертальні способи буріння. Породу руйнує обертовий робочий орган, який одночасно здійснює часті коливання вздовж своєї вертикальної осі, що сприяє підвищенню швидкості буріння. Як і ударне, віброударне буріння застосовують під час розробки твердих порід чи провадження робіт узимку.
Термічне буріння здійснюють вогнеструминними пальниками і високотемпературними газовими струменями, що впливають із надзвуковою швидкістю па розроблювану породу. При нагріванні порода розширюється і внаслідок виникнення напружень розтріскується й руйнується. У цей спосіб розробляють тверді породи з високими абразивними властивостями.
Гідравлічне буріння засноване па використанні рідини (води), що подається у вибій під тиском. Цей спосіб застосовують для буріння свердловин у піщаних і глинистих ґрунтах. При бурінні скельних порід використовують енергію топкого струменя води (0,8... 1,0 мм), що має надзвукову швидкість при тиску близько 200 Па.
Основними робочими органами бурового устаткування є гвинтовий бур, ударно-поворотне і шарошкове долота.

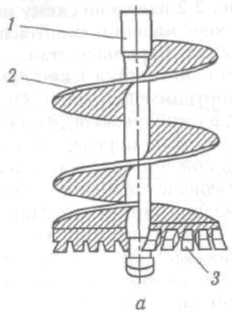

Гвинтовий бур (рис. 2.1, а)має вигляд штанги / із навареною на ній гвинтовою спіраллю 2, нижня кромка якої оснащена різцями 3 із твердих сплавів.
Рис. 2.1. Основні види буровою інструменту:
а — гвинтовий бур: 6 - ударно- поворотне долота; в — шарошкове долото; 1 — штанги; 2 - гвинтова спіраль; 3 - різець; 4 — стрижень: 5 - різальна кромка; 6-канал; 7 — корпус; 8— лапа ; 9 — шарошка
Рис. 2.2. Бурова машина:
1 - автомобіль; 2 - упор; 3 - гідро циліндр; 4 — бурильна штанга; 5 - кронштейн; 6- домкрат; 7 - пульт керування

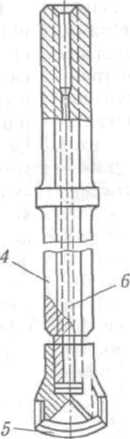

Ударно-поворотне долото (рис.2.1, б) — це масивний циліндричний стрижень 4, па торці якого є загострена робоча частина — різальна кромка 5. Для проходження повітря чи води всередині долота просвердлено канал 6. При подаванні води через цей канал вона змішується з розробленою породою (утворюється шлам), що полегшує видалення породи із свердловини.
Шарошкове долото (рис. 2.1, в) складається з корпусу 7 із трьома лапами 8. Конічні шарошки 9 насаджені на цапфах і утримуються проти зсуву штифтами. Всередині корпусу є центральний канал для продування шарошок стисненим повітрям.
Робочі органи бурового устаткування приводяться в рух спеціальними механізмами, змонтованими па базі колісних і гусеничних тракторів, па шасі автомобіля або є змінним навісним устаткуванням екскаватора чи крана. Бурове устаткування в комплексі з базовим агрегатом (трактором, автомобілем, екскаватором чи крапом) утворює бурову машину чи бурову установку. Застосування тієї чи іншої бурової машини визначається фізичними властивостями ґрунту, в якому здійснюється буріння, діаметром і глибиною свердловин і шпурів.
На рис. 2.2 наведено схему наймобільнішої бурової машини, змонтованої па шасі автомобіля. Бурильна штанга 4 кріпиться до рами автомобіля 1 кронштейном 5 і в транспортному положенні (на рисунку її показано штриховою лінією) спирається на упор 2. Для переведення штанги в робоче положення, як зображено на рисунку, призначений гідро циліндр 3. Стійке положення бурильної штанги фіксує домкрат 6. Бур приводиться у рух від двигуна автомобіля, а опускається і піднімається за допомогою канатного поліспаста з приводом від двох циліндрів. Керують роботою бура з пульта 7, розміщеного на задній частині автомобіля.
