Расчет угловой характеристики мощности генератора для аварийного режима с применением программы rrSwin.

Представление результатов в виде таблицы и графика на миллиметровой бумаге с ручным построением последних. Отдельные точки построенного графика иллюстрируются распечатками из программы RRSwin.

Табл.1.2 Угловая характеристика мощности генератора для аварийного режима

δ	0	10	20	26.553	30	40	50	60	70	80	90	100	110	120	130	140	150	160	170	180
Pг(δ)	0.004	0.09	0.178	0.231	0.258	0.33	0.39	0.44	0.48	0.5	0.51	0.5	0.47	0.44	0.39	0.32	0.25	0.17	0.08	0.001

Рис 1.17 Расчет в RRSWIN1 для аварийного режима при δ= 26.553

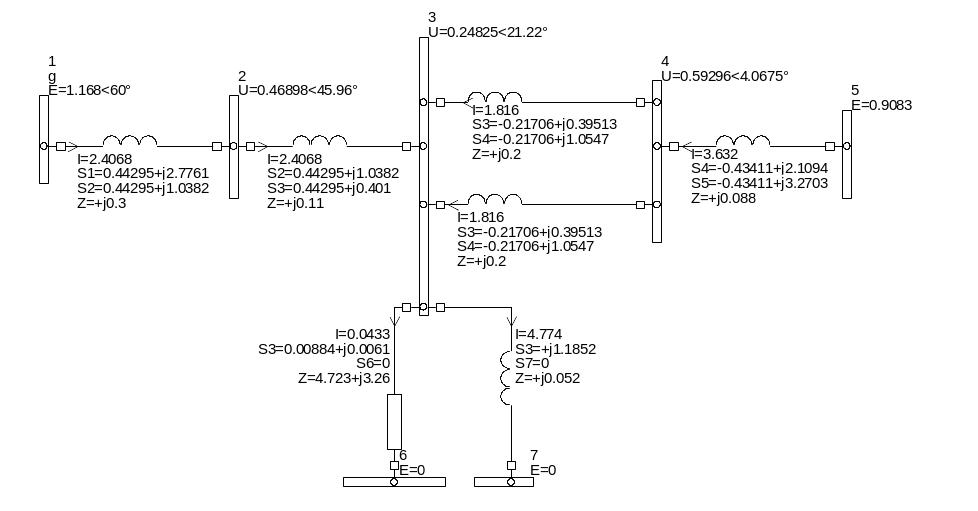

Рис 1.18 Расчет в RRSWIN1 для аварийного режима при δ= 60

Рис 1.19 Расчет в RRSWIN1 для аварийного режима при δ= 90

Расчет угловой характеристики мощности генератора для послеаварийного режима с применением программы rrSwin.

Представление результатов в виде таблицы и графика на миллиметровой бумаге с ручным построением последних. Отдельные точки построенного графика иллюстрируются распечатками из программы RRSwin.

Табл.1.3 Угловая характеристика мощности генератора для послеаварийного режима

δ	0	10	20	26.553	30	40	50	60	70	80	90	100	110	120	130	140	150	160	170	180
Pг(δ)	0.068	0.326	0.577	0.73	0.81	1.02	1.19	1.34	1.44	1.5	1.52	1.49	1.42	1.3	1.15	0.96	0.74	0.5	0.26	0.003

Рис 1.20 Расчет в RRSWIN1 для послеаварийного режима при δ= 26.553

Рис 1.21 Расчет в RRSWIN1 для послеаварийного режима при δ= 60

Рис 1.22 Расчет в RRSWIN1 для послеаварийного режима при δ= 90

Построение на графиках прямой, соответствующей неизменной мощности турбины Рт=Рго. С помощью этого мы можем графически определить начальное значение угла положения вектора переходной ЭДС (ротора генератора). Это значение составляет 26-27 градусов. Графически определенный критический угол равен 146-147 град.

Предельный угол соответствует предельному углу, рассчитанному математически, 89-90 градусов, следовательно, расчет проведен верно.

3. Решение уравнения движения ротора генератора методом последовательных интервалов.

Для нахождения функции воспользуемся методом последовательных интервалов. Рассматривать будем промежуток времени, равный времени отключения КЗ, т.е. 0.4с.

Разобьем все время на интервалы по 0.05с каждый.

1 интервал: 0<t<0.05

2 интервал: 0.05<t<0.1

3 интервал: 0.1<t<0.15

4 интервал: 0.15<t<0.2

5 интервал: 0.2<t<0.25

6 интервал: 0.25<t<0.3

7 интервал: 0.3<t<0.35

8 интервал: 0.35<t<0.4

9 интервал: 0.4<t<0.45

10 интервал: 0.45<t<0. 5

11 интервал: 0.5<t<0.55

12 интервал: 0.55<t<0.6

13 интервал: 0.6<t<0.65

Рис.1.23. Зависимость угла от времени.
